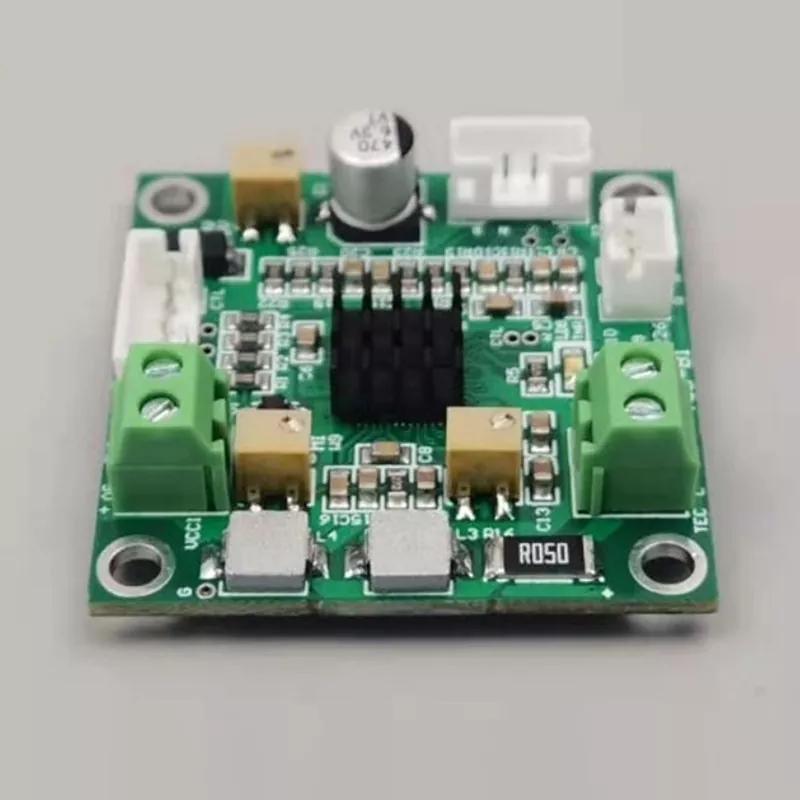

کنترل کننده دما ATC-M1 با PID چرخه کوتاه

X-Meritan مواد ترموالکتریک، خنک کننده ها، اجزای NTC و کنترل کننده های دما را برای مدیریت حرارتی نیمه هادی توسعه می دهد. کنترل‌کننده دمای ATC-M1 با PID چرخه کوتاه، یک برد فشرده 34 میلی‌متری 20 میلی‌متری را با کنترل PID چرخه کوتاه، بازخورد دمای 10K NTC و کنترل خروجی TEC برای اجسام میکرو با اینرسی حرارتی کم ترکیب می‌کند. این دستگاه با ولتاژ 3.0-5.0 ولت DC کار می‌کند، از محدوده دمای پیش‌فرض 10+ تا 40+ درجه سانتی‌گراد پشتیبانی می‌کند، و دمای تنظیم شده کارخانه‌ای 25 درجه سانتی‌گراد دارد. دما را می‌توان از طریق یک پتانسیومتر W9 یا ورودی آنالوگ، با ثبات کنترل دمای مشخص شده 0.001 درجه سانتی‌گراد تنظیم کرد.

ویژگی های کلیدی

کنترل PID چرخه کوتاه

کنترل‌کننده دما ATC-M1 با PID چرخه کوتاه، از رویکرد بازخورد PID چرخه کوتاه استفاده می‌کند که برای اجسام کوچک با اینرسی حرارتی کم طراحی شده است. اقدامات اصلاحی مکرر به کنترل کننده کمک می کند تا بدون تکیه بر پاسخ حرارتی بزرگتر مرتبط با سیستم های معمولی به تغییرات در شرایط حرارتی جسم کنترل شده پاسخ دهد.

ساختار تخته فشرده

ATC-M1 با ابعاد تنها 34 میلی متر در 20 میلی متر و ارتفاع کلی 15.5 میلی متر، برای مجموعه های کنترل حرارتی فشرده مناسب است. ضریب شکل کوچک آن به ویژه به ساختارهای مینیاتوری نوری، حسگر و الکترونیکی که در آن فضای داخلی موجود محدود است، مرتبط است.

کنترل خروجی TEC

این کنترلر برای کار با اجزای خنک کننده ترموالکتریک طراحی شده است. حداکثر جریان TEC آن 2.5 آمپر است، در حالی که حداکثر ولتاژ TEC 4.3 ولت در منبع تغذیه 5 ولت یا 2.5 ولت در منبع تغذیه 3.3 ولت است. این محدودیت های تعریف شده مبنای روشنی برای تطبیق کنترلر با سیستم TEC مرتبط فراهم می کند.

بازخورد دما

یک سنسور 10K NTC برای اندازه گیری دما و بازخورد استفاده می شود. پایداری کنترل دمای مشخص شده 0.001 درجه سانتیگراد است که دقت مورد نیاز را برای کاربردهایی فراهم می کند که تغییرات دمایی کوچک می تواند بر شرایط عملکرد اجزای حساس به دما تأثیر بگذارد.

داده های فنی

مقایسه طراحی

حوزه های کاربردی

1. فوتونیک: X-Meritan کاربردهای فوتونیک از جمله خنک‌کننده آشکارساز را شناسایی می‌کند. ساختار کنترل کننده فشرده و عملکرد بازخورد دما یک عنصر کنترلی مناسب برای مجموعه های خنک کننده ترموالکتریک کوچک فراهم می کند.

2. مخابرات: محدوده کاربرد این شرکت شامل تثبیت حرارتی و خنک‌کننده اجزای مخابراتی است. تنظیم دقیق دما را می توان در معماری های فشرده مدیریت حرارتی گنجاند.

3. تجهیزات پزشکی: X-Meritan تقویت‌کننده‌های PCR و کاربردهای مرتبط با دما را در پزشکی فهرست می‌کند. کنترل دما بخش مهمی از سیستم هایی است که در آن شرایط عملیاتی به محیط های حرارتی کنترل شده بستگی دارد.

4. Aerospace Sensing: کاربردهای هوافضای این شرکت شامل حسگرهای تشخیص یخ، سنسورهای شار گرما و حسگرهای IR است. اجزای فشرده کنترل حرارتی می توانند بخشی از سیستم های حساس به دما را تشکیل دهند.

5. الکترونیک خودرو: X-Meritan همچنین تثبیت حرارتی را برای LiDAR، AR و آشکارسازها شناسایی می‌کند و ارتباط کنترل ترموالکتریک فشرده را به کاربردهای حسگر خودرو و الکترونیکی گسترش می‌دهد. کنترل‌کننده دمای ATC-M1 با PID چرخه کوتاه را می‌توان برای معماری‌های مدیریت حرارتی فشرده در نظر گرفت که در آن جسم کنترل‌شده دارای جرم حرارتی کوچکی است.

یکپارچه سازی سیستم

1. محدودیت‌های الکتریکی TEC: کنترل‌کننده دمای ATC-M1 با PID چرخه کوتاه در حداکثر مقادیر ولتاژ و جریان مشخص شده کار می‌کند.

2. بازخورد دما: ورودی 10K NTC مسیر بازخورد دما را برای سیستم کنترل فراهم می‌کند.

3. محدوده دما: محدوده پیش‌فرض کنترل دما 10+ تا 40+ درجه سانتی‌گراد است، با دمای پیش‌فرض کارخانه 25 درجه سانتی‌گراد.

4. تنظیمات خروجی: حداکثر ولتاژ خروجی پیش‌فرض کارخانه 2.0 ولت است، در حالی که حداکثر جریان خروجی پیش‌فرض کارخانه 1.0 آمپر است.

5. روش تنظیم: تنظیم دما را می‌توان از طریق پتانسیومتر W9 انجام داد و ورودی دمای آنالوگ نیز پشتیبانی می‌شود.

6. پیکربندی محصول: برای برنامه‌هایی که به پیکربندی متفاوتی نیاز دارند، X-Meritan بیان می‌کند که محصولات را می‌توان بر اساس نقشه‌ها یا نمونه‌ها تولید کرد. فرآیند خدمات شامل ارتباط در مراحل اولیه، تایید نمونه و تولید پس از تایید است.

قابلیت X-Meritan

ATC-M1 بخشی از مجموعه فناوری ترموالکتریک X-Meritan است که مواد ترموالکتریک، خنک کننده های ترموالکتریک، مجموعه های TEC، اجزای NTC و کنترل کننده های دما را پوشش می دهد. این ساختار محصول برد کنترل دما را با اجزای ترموالکتریک و عناصر حسگر مورد استفاده در سیستم های مدیریت حرارتی فشرده متصل می کند.

زنجیره کامل فناوری ترموالکتریک

قابلیت‌های X-Meritan شامل توسعه مواد ترموالکتریک، سفارشی‌سازی اجزای اصلی و طراحی محلول اتلاف حرارت می‌شود. برای ATC-M1، این محدوده فنی مستقیماً با کنترل خروجی TEC، بازخورد دمای NTC و الزامات مدیریت حرارتی مجموعه های الکترونیکی و نوری فشرده مرتبط است.

5 زمینه اصلی برنامه

X-Meritan برنامه های کاربردی را در پنج زمینه اصلی گزارش می دهد: ارتباطات فیبر نوری، تجهیزات پزشکی صنعتی، الکترونیک خودروهای هوشمند، لوازم الکترونیکی مصرفی و موسسات تحقیقاتی. این حوزه‌های کاربردی، پیش‌زمینه فنی مرتبطی را برای ATC-M1 فراهم می‌کنند، به ویژه در مواردی که خنک‌کننده ترموالکتریک فشرده و دمای عملیاتی کنترل‌شده مورد نیاز است.

همکاری شرکت فورچون 500

X-Meritan می گوید که با شرکت های Fortune 500 و چندین آزمایشگاه کلید ملی همکاری می کند. این تجربه مربوط به توسعه و کاربرد قطعات ترموالکتریک و فن‌آوری‌های کنترل دما است که در سیستم‌های تخصصی الکترونیکی و مدیریت حرارتی استفاده می‌شوند.

فرآیندهای تولید چندگانه

تجهیزات تولید فهرست شده توسط X-Meritan شامل کوره های غوطه ور قلع، دستگاه های قالب نوسان ارتعاشی، دستگاه های جوش، اجاق ها، دستگاه های توزیع کننده، دستگاه های آب بندی خودکار، تجهیزات لحیم کاری مجدد و دستگاه های چاپ تمام اتوماتیک است. این فرآیندهای تولیدی از تولید قطعات مرتبط با ترموالکتریک و محصولات الکترونیکی کنترل دما پشتیبانی می کنند.

55٪ توزیع بازار اروپا

X-Meritan گزارش می دهد که اروپا 55 درصد از توزیع بازار بین المللی آن را نمایندگی می کند، در حالی که آمریکای شمالی 15 درصد، آسیای جنوب شرقی 15 درصد و سایر بازارها 15 درصد را به خود اختصاص داده اند. پیشینه برنامه بین المللی از تجربه این شرکت در تامین محصولات ترموالکتریک و مدیریت دما برای محیط های فنی مختلف پشتیبانی می کند.

6. پشتیبانی از محلول حرارتی یکپارچه

فراتر از اجزای جداگانه کنترل دما، X-Meritan طراحی محلول اتلاف حرارت و پشتیبانی از انتخاب محصول را ارائه می دهد. این اجازه می‌دهد تا کنترل‌کننده دمای ATC-M1 با PID چرخه کوتاه همراه با خنک‌کننده ترموالکتریک، جزء NTC و الزامات مدیریت حرارتی مربوطه به جای یک برد کنترل ایزوله در نظر گرفته شود.

سوالات متداول

س: ATC-M1 از چه نوع سنسور دما استفاده می کند؟

A: از سنسور دمای 10K NTC برای اندازه گیری دما و بازخورد استفاده می کند.

س: ثبات کنترل دما چیست؟

A: ثبات کنترل دمای مشخص شده 0.001 درجه سانتیگراد است.

س: حداکثر جریان TEC چقدر است؟

A: حداکثر جریان TEC 2.5A است.

س: اندازه کنترلر چقدر است؟

پاسخ: کنترل‌کننده دما ATC-M1 با PID چرخه کوتاه دارای ابعاد برد 34 میلی‌متر در 20 میلی‌متر، با ارتفاع کلی 15.5 میلی‌متر است.

س: تنظیم دمای پیش فرض چیست؟

A: دمای تنظیم شده پیش فرض کارخانه 25 درجه سانتیگراد است، با محدوده کنترل پیش فرض +10 تا +40 درجه سانتیگراد.

س: آیا X-Meritan می تواند محصولات را بر اساس نقشه ها یا نمونه ها توسعه دهد؟

ج: بله. X-Meritan می‌گوید که می‌تواند محصولات را بر اساس نقشه‌ها یا نمونه‌ها، با تایید نمونه قبل از تولید، تولید کند.
