کولرهای ترموالکتریک: راهنمای مهندسی کامل برای مدیریت حرارتی حالت جامد

آشنایی با اثر پلتیر و معماری TEC

شالوده عملیاتی هرکولرهای ترموالکتریکدستگاه بر روی پدیده ای است که توسط ژان چارلز آتاناز پلتیر در سال 1834 کشف شد. هنگامی که جریان مستقیم از اتصالی که توسط دو ماده نیمه هادی غیرمشابه تشکیل شده است عبور می کند، یک اتصال گرما را جذب می کند و دیگری گرما را آزاد می کند. این انتقال حرارتی برگشت‌پذیر - معروف به اثر پلتیه - یک ماژول را قادر می‌سازد که به عنوان خنک‌کننده یا بخاری به سادگی با معکوس کردن قطبیت جریان ورودی عمل کند.

اتصال سرد و رفتار اتصال گرم

در داخل یک ماژول معمولی Peltier، ده ها تا صدها گلوله نیمه هادی نوع p و نوع n به صورت الکتریکی به صورت سری و حرارتی به صورت موازی مرتب شده اند. گلوله ها بین دو زیرلایه سرامیکی قرار می گیرند که گرما را هدایت می کنند و در عین حال عایق الکتریکی هستند. هنگامی که جریان DC از نوع n به ماده نوع p می رسد، محل اتصال گرما را جذب می کند و یک سمت سرد ایجاد می کند. جریانی که از نوع p به نوع n می گذرد، گرما را آزاد می کند و سمت داغ را تشکیل می دهد.

این معماری یک اختلاف دما در سراسر ماژول ایجاد می کند که می تواند با تنظیم مقدار جریان به طور دقیق مدوله شود. عدم وجود کمپرسورها، مبردها و قطعات متحرک این فناوری را از سیستم‌های فشرده‌سازی بخار معمولی متمایز می‌کند و مزایایی در قابلیت اطمینان، مشخصات نویز و انعطاف‌پذیری ضریب شکل ارائه می‌دهد.

مصالح و ساخت و ساز

بیسموت تلورید (Bi2Te3) کارآمدترین ماده ترموالکتریک برای عملیات در دمای نزدیک به اتاق است. گلوله های نیمه هادی بین صفحات سرامیکی که معمولاً از آلومینا (Al2O3) یا نیترید آلومینیوم (AlN) ساخته شده اند، لحیم می شوند. اتصالات فلزی گلوله‌های جداگانه را به یک مدار پیوسته می‌پیوندند و مونتاژ تکمیل شده بسته به نیاز ظرفیت خنک‌کننده اغلب از چند میلی‌متر مربع تا چند سانتی‌متر مربع بزرگتر نیست.

مشخصات کلیدی و معیارهای انتخاب ماژول

انتخاب ماژول مناسب نیاز به ارزیابی دقیق بار حرارتی، اختلاف دمای هدف، فضای موجود و بودجه توان دارد. پارامترهای صفحه داده به تنهایی عملکرد مطلوب را تضمین نمی کنند - مهندسان باید نقطه عملیاتی را در برابر شرایط دنیای واقعی مدل کنند.

پارامترهای Critical Datasheet

چهار پارامتر ستون فقرات هر تصمیم انتخابی را تشکیل می دهند. حداکثر ظرفیت خنک کننده (Q_max) نشان دهنده قابلیت پمپاژ حرارت در اختلاف دمای صفر است. حداکثر اختلاف دما (ΔT_max) نشان‌دهنده بزرگ‌ترین فاصله دمایی قابل دستیابی بین دو طرف سرد و گرم تحت بار حرارتی صفر است. حداکثر جریان (I_max) و حداکثر ولتاژ (V_max) پوشش عملیاتی الکتریکی را مشخص می کند.

مهمتر از همه، Q_max، ΔT_max، و I_max نمی توانند به طور همزمان به دست آیند. کارکردن ماژول در نزدیکی هر حداکثر، دو پارامتر دیگر را مجبور به کاهش می‌کند. بنابراین انتخاب باید بر اساس منحنی های عملکرد نرمال شده باشد که رفتار را در نقطه عملیاتی هدف واقعی توصیف می کند.

راهنمای انتخاب برنامه محور

به حداکثر رساندن راندمان خنک کننده در طرح های عملی

ضریب عملکرد (COP) برای ماژول‌های ترموالکتریک تک مرحله‌ای معمولاً بین 0.3 تا 0.7 قرار می‌گیرد، اگرچه سیستم‌های بهینه‌سازی شده می‌توانند زمانی که اختلاف دما متوسط ​​است از این محدوده تجاوز کنند. پیاده سازی هایی که طراحی ضعیفی دارند اغلب به زیر 0.2 می رسند. شکاف بین این نتایج به سه اهرم طراحی بستگی دارد.

استراتژی اندازه: بزرگ کردن عمدی

شاید غیرمنطقی ترین و در عین حال تاثیرگذارترین عمل شامل انتخاب یک ماژول با حداکثر ظرفیت خنک کننده چهار تا شش برابر بار حرارتی واقعی باشد و سپس آن را با تنها 20 تا 35 درصد حداکثر جریان کار کنید. این رویکرد تلفات گرمایش ژول را که با مجذور جریان افزایش می‌یابد، به حداقل می‌رساند، در حالی که پمپ حرارتی مورد نیاز را ارائه می‌کند. ماژول خنک‌تر کار می‌کند، دوام بیشتری دارد و برای همان کار حرارتی انرژی کمتری مصرف می‌کند.

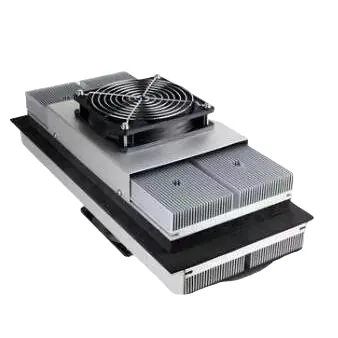

رد حرارت طرف داغ

طرف داغ یک ماژول Peltier باید نه تنها بار حرارتی پمپ شده بلکه خود نیروی ورودی الکتریکی را نیز رد کند. دفع حرارت کل برابر با بار خنک کننده به اضافه توان الکتریکی مصرف شده است. کوچک‌تر کردن هیت سینک سمت گرم، طرف سرد را مجبور می‌کند تا در برابر محیط بالا کار کند، عملکرد فرسایشی و تخریب را تسریع کند. خنک کننده مایع یا هیت سینک های هوای اجباری با راندمان بالا اغلب زمانی ضروری هستند که بار حرارتی از چند وات بیشتر شود.

استراتژی کنترل

یک کنترلر دقیق PID همراه با یک سنسور دمای با وضوح بالا، پایداری نقطه تنظیم را در ± 0.1 درجه سانتیگراد یا بهتر امکان پذیر می کند. کنترل کننده جریان را به ماژول تعدیل می کند نه اینکه آن را به طور کامل روشن و خاموش کند، از تنش چرخه حرارتی جلوگیری می کند و پایداری حالت پایدار را بهبود می بخشد.

چشم انداز کاربردی صنعتی و پزشکی

ترکیب منحصربه‌فرد عملکرد حالت جامد، پاسخ میلی‌ثانیه‌ای و قابلیت خنک‌سازی زیرمحیطی باعث پذیرش در مجموعه‌ای از صنایع بسیار متنوع شده است. هر برنامه از زیرمجموعه متفاوتی از مزایای ارائه شده توسطکولرهای ترموالکتریک.

ارتباطات فیبر نوری و فوتونیک

فرستنده‌های نوری، دیودهای لیزری و لیزرهای پمپ به پایداری طول موجی نیاز دارند که مستقیماً با دمای اتصال مرتبط است. جابجایی حتی کسری از یک درجه می تواند باعث رانش طول موج فراتر از محدودیت های مشخصات شود. ماژول های ترموالکتریک دمای لیزر را در ± 0.1 درجه سانتیگراد حفظ می کنند و خروجی پایدار را در نوسانات محیطی تضمین می کنند.

تشخیص پزشکی و علوم زندگی

ابزارهای واکنش زنجیره ای پلیمراز (PCR) به چرخه حرارتی سریع و دقیق بین دمای دناتوراسیون، بازپخت و گسترش بستگی دارند. ترموسایکلرهای پلتیر به سرعت گرمایش بیش از 20 درجه سانتیگراد در ثانیه و سرعت سرمایش بالای 5 درجه سانتیگراد در ثانیه دست می یابند که امکان چرخش تشخیصی سریعتر را فراهم می کند. یکنواختی دما در یک صفحه 96 چاهی را می توان در ± 0.1 درجه سانتیگراد حفظ کرد.

سیستم‌های لیزر پزشکی - از جمله لیزرهای CO2، YAG، دیود و فیبر - برای محافظت از اجزای نوری و حفظ کیفیت پرتو به تثبیت‌کننده ترموالکتریک متکی هستند. ماهیت حالت جامد TEC ها امکان ادغام با هندپیس های جمع و جور و سرهای لیزری نصب شده روی کنسول را بدون لرزش هایی که هم ترازی نوری را مختل می کند، فراهم می کند.

Automotive Sensing و LiDAR

سیستم‌های LiDAR خودرو از دیودهای لیزری استفاده می‌کنند که طول موج انتشار آنها با دما تغییر می‌کند. TEC ها این منابع لیزر را در برابر نوسانات شدید دمای زیر هود تثبیت می کنند و دقت تشخیص و عملکرد برد را حفظ می کنند. عدم وجود قطعات متحرک به ویژه در محیط های خودرویی با لرزش بالا بسیار ارزشمند است.

ابزار دقیق و تجهیزات تحلیلی صنعتی

ابزارهای تحلیلی، تجهیزات ساخت نیمه هادی و تحلیلگرهای محیطی از کنترل دمای ترموالکتریک برای تهویه نمونه، خنک سازی آشکارساز و تثبیت نقطه مرجع استفاده می کنند. صفحات سرد و مجموعه‌های مایع به مایع، پایداری حرارتی مورد نیاز برای اندازه‌گیری‌های قابل تکرار در محیط‌های کنترل فرآیند را فراهم می‌کنند.

نصب، درایو و حفاظت از محیط زیست

نصب مناسب و درایو الکتریکی برای دستیابی به عملکرد درجه بندی شده و تضمین طول عمر ماژول ضروری است. بسیاری از خرابی‌های زودرس ناشی از خطاهای قابل اجتناب در مونتاژ و عملکرد است تا محدودیت‌های ذاتی محصول.

نصب و رابط حرارتی

سطح تماس بین ماژول، هیت سینک و صفحه سرد باید بهتر از 0.02± میلی متر باشد. یک لایه نازک و یکنواخت از گریس حرارتی با کیفیت بالا - تقریباً 0.02 میلی متر تا 0.1 میلی متر ضخامت - باید برای هر دو سطح گرم و سرد اعمال شود تا مقاومت حرارتی تماس به حداقل برسد.

پیچ ها باید به صورت مورب در مراحل سفت شوند. فشار توصیه شده بین 150 تا 300 کیلو پاسکال (تقریباً 10 تا 21 کیلوگرم بر سانتی متر مربع) است. فشار بیش از حد یا ناهموار می تواند بستر سرامیکی شکننده را شکسته و به گلوله های نیمه هادی داخلی آسیب برساند.

نیازهای منبع تغذیه

منبع تغذیه تنظیم شده DC با ریپل کمتر از 10٪ اجباری است. درایو جریان ثابت یا تنظیم ولتاژ PWM بر راه‌اندازی مستقیم با ولتاژ کامل ترجیح داده می‌شود، که می‌تواند به ماژول فشار وارد کند و عمر عملیاتی را کاهش دهد. هنگام جابه‌جایی بین حالت‌های گرمایش و سرمایش، قطبیت معکوس باید فقط پس از بازگشت ماژول به دمای اتاق اعمال شود - معمولاً پس از یک دوره خنک‌سازی 10 تا 15 دقیقه‌ای.

تراکم و حفاظت از محیط زیست

کارکرد در زیر نقطه شبنم محیط باعث ایجاد تراکم در سمت سرد می شود. نفوذ رطوبت می تواند عملکرد حرارتی را کاهش داده و اتصالات داخلی را در طول زمان خراب کند. اقدامات حفاظتی شامل بسته بندی عایق حرارتی، آب بندی ترکیب گلدان، پوشش های آبگریز و کانال های زهکشی طراحی شده است. استفاده در محیط های گاز خورنده باید اجتناب شود مگر اینکه ماژول به طور کامل کپسوله شده باشد.

تعمیر و نگهداری، طول عمر، و پیشگیری از شکست

خنک کننده های ترموالکتریک ذاتاً دستگاه های قابل اعتمادی هستند که میانگین زمان بین خرابی ها در محدوده 100000 تا 200000 ساعت در شرایط مطلوب ذکر شده است. با این حال، طول عمر واقعی به شدت به دامنه چرخه حرارتی، مشخصات درایو جریان و عوامل محیطی بستگی دارد.

شیوه های بازرسی معمول

• هر شش ماه یکبار وضعیت گریس حرارتی را بررسی کنید. اگر خشک شدن یا ترک خوردگی مشاهده شد دوباره استفاده کنید.
• برای حفظ جریان هوا و قابلیت دفع حرارت، پره های هیت سینک سمت داغ را با هوای فشرده تمیز کنید.
• پایداری دما را در حین کار بررسی کنید - افزایش نوسانات ممکن است نشان دهنده کاهش رابط حرارتی یا خستگی ماژول باشد.
• پایش جریان جریان در نقطه عملیاتی؛ افزایش جریان برای همان بار حرارتی نشان دهنده افزایش مقاومت داخلی است.

حالت های رایج شکست

تنش حرارتی ناشی از چرخش مکرر بین حالت‌های گرم و سرد مکانیسم اصلی تخریب باقی می‌ماند. اگر نوسان دما زیاد باشد، خستگی مفصل لحیم کاری و ترک خوردگی گلوله های نیمه هادی می تواند پس از صدها هزار چرخه ایجاد شود. کارکرد ماژول در کسری جریان کمتر و حفظ رابط های حرارتی پایدار به طور قابل توجهی عمر سرویس را افزایش می دهد.

خرابی های مربوط به رطوبت - از جمله خوردگی و اتصال الکتریکی - از طریق آب بندی مناسب و مدیریت تراکم قابل پیشگیری هستند. در کاربردهایی که قسمت سرد زیر نقطه شبنم کار می کند، محافظت قوی در برابر رطوبت اختیاری نیست، اما برای عملکرد طولانی مدت قابل اعتماد ضروری است.
