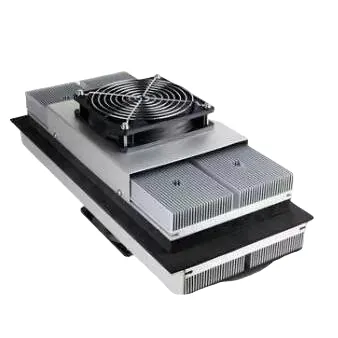

مجموعه های کولر ترموالکتریک مستقیم به هوا

X-Meritan مجموعه های تخصصی خنک کننده ترموالکتریک مستقیم به هوا را برای رفع تنگناهای حرارتی در محفظه های فشرده صنعتی و تجهیزات حساس تولید می کند. این راه حل با ادغام ماژول های Peltier با کارایی بالا، صفحات سرد سفارشی، هیت سینک ها و فن ها در یک مجموعه فرعی حالت جامد، خنک کننده مستقیم نقطه ای را بدون چسب های ارگانیک یا حلقه های سیال فراهم می کند. از دیودهای لیزر، ابزارهای تشخیص پزشکی و تجهیزات الکترونیکی مخابراتی در برابر لرزش مکانیکی، گرمای بیش از حد و کاهش عملکرد محافظت می کند.

چگونه کار می کند؟

مجموعه‌های خنک‌کننده ترموالکتریک مستقیم به هوا از اثر پلتیه برای دور کردن گرما از سطح نصب هدف و پخش آن در محیط اطراف استفاده می‌کنند.

مسیر حرارتی:

منبع گرمای مورد نظر ← صفحه سمت سرد / هیت سینک ← ماژول TEC ← رادیاتور سمت گرم ← فن خروجی ← هوای محیط

هنگامی که برق DC اعمال می شود، گرمای جذب شده در صفحه سرد از طریق عناصر نیمه هادی به رادیاتور سمت گرم منتقل می شود. فن سمت داغ به طور مداوم گرمای اتلاف را در هوای محیط پاک می کند، در حالی که یک فن اختیاری سمت سرد، هوای سرد را در داخل محفظه به گردش در می آورد. عملکرد کلی به بار حرارتی (Qmax)، تفاضل دمای هدف (ΔTmax)، جریان ورودی (Imax) و راندمان کاهش حرارت محیط بستگی دارد.

ویژگی های کلیدی

انتقال حرارتی مستقیم سطح به هوا: گرما را مستقیماً از سطوح نصب شده در سمت سرد جذب می کند و آن را از طریق هیت سینک های جابجایی اجباری به هوای محیط تخلیه می کند.

قابلیت اطمینان حالت جامد: کمپرسورها، حلقه های مبرد و قطعات مکانیکی متحرک (به جز فن ها) را برای عملکرد بی صدا و بدون لرزش حذف می کند.

پاسخ حرارتی سریع: با تنظیم جریان DC ورودی، سوئیچ گرمایش/سرمایش آنی و تنظیم دقیق دما را فعال می کند.

مونتاژ محیط بی اثر: لحیم کاری خلاء و بسته بندی در اتمسفر بی اثر از اکسیداسیون داخلی، خروج گاز و تخریب حرارتی جلوگیری می کند.

ردپای فشرده و ناهموار: به راحتی در محفظه های دارای فضای محدود، کابینت های مخابراتی در فضای باز و واحدهای تشخیصی قابل حمل ادغام می شود.

مهندسی شده به سفارش: هندسه صفحه سرد، پیکربندی فن ها، ولتاژهای عملیاتی و ظرفیت های حرارتی با طرح های محفظه خاص مطابقت دارند.

برنامه های کاربردی هدف اولیه

محفظه های الکترونیکی دقیق از الکترونیک کنترل حساس، منابع تغذیه و ماژول های اتوماسیون در برابر اضافه بار حرارتی در محفظه های مهر و موم شده محافظت می کند.

تجهیزات تشخیصی پزشکی مجموعه‌های خنک‌کننده ترموالکتریک مستقیم به هوا، کنترل حرارتی پایدار و بدون لرزش را برای آنالایزرهای بالینی، اجزای تصویربرداری پزشکی، و معرف‌های حساس به دما ارائه می‌کنند.

سیستم های نوری و لیزری دمای ثابت را برای دیودهای لیزری پرقدرت و حسگرهای نوری حفظ می‌کند تا از رانش طول موج و اعوجاج سیگنال حذف شود.

سخت افزار مخابرات خنک کننده مداوم برای کابینت های مخابراتی در فضای باز و ایستگاه های پایه که در آن تعمیر و نگهداری کمپرسور غیرعملی است، تضمین می کند.

گزینه های سفارشی سازی

1. ظرفیت خنک‌کننده (Qmax): پیکربندی‌های TEC تک‌مرحله‌ای یا چند مرحله‌ای که برای مطابقت با بارهای گرمایی هدف مهندسی شده‌اند.

2. رابط‌های صفحه سرد: الگوهای سوراخ نصب سفارشی، مشخصات صافی سطح، و ابعاد بلوک سرد با اتصال مستقیم.

3. اتلاف سمت هوا: پروفایل‌های اکستروژن سینک حرارتی سفارشی، ادغام لوله‌های حرارتی، و انتخاب فن با CFM/ضدآب بالا.

4. پارامترهای الکتریکی: ولتاژهای عملیاتی متناسب (12 ولت، 24 ولت، 48 ولت DC)، حد اکثر جریان (Imax)، و سنسورهای ترمیستور/NTC یکپارچه.

5. حفاظت از محیط‌زیست: پنکه‌های دارای رتبه IP اختیاری، پوشش‌های منسجم، و درمان‌های سطحی ضد خوردگی برای محیط‌های خشن در فضای باز.

چرا X-Meritan را انتخاب کنید؟

کنترل تولید داخلی: نظارت کامل از آزمایش نیمه هادی تا مونتاژ نهایی، لحیم کاری خلاء و آب بندی هرمتیک.

استانداردهای دقیق کیفیت: 100٪ مجموعه ها تحت آزمایش های سختگیرانه در برابر AC (Rac)، هدایت حرارتی و ضریب Seebeck قرار می گیرند.

Synergy مواد پیشرفته: توسط مواد ترموالکتریک اکسترود شده داخلی برای راندمان حرارتی عالی و عمر عملیاتی طولانی تامین می شود.

نمونه اولیه تا تولید حجمی: پشتیبانی فنی کامل از شبیه سازی حرارتی اولیه و طرح CAD تا تولید حجم.

سوالات متداول

مجموعه های کولر ترموالکتریک مستقیم به هوا چیست؟

این یک واحد مدیریت حرارتی حالت جامد است که با استفاده از ماژول‌های Peltier گرما را مستقیماً از یک سطح جامد یا صفحه سرد بیرون می‌کشد و آن را با استفاده از یک هیت سینک و فن خنک‌شده با هوا به هوای اطراف تخلیه می‌کند.

چه زمانی باید خنک کننده مستقیم به هوا را به خنک کننده مایع به هوا انتخاب کنم؟

مجموعه‌های مستقیم به هوا زمانی ایده‌آل هستند که منبع گرما را می‌توان مستقیماً روی صفحه سرد نصب کرد یا زمانی که نصب حلقه‌های مایع، پمپ‌ها و لوله‌ها به دلیل فضا، وزن یا محدودیت‌های نگهداری غیرعملی است.

آیا این مجموعه می تواند هم سرمایش و هم گرمایش را تامین کند؟

بله. با معکوس کردن قطبیت جریان DC اعمال شده، ماژول ترموالکتریک جهت جریان گرما را معکوس می کند و امکان سوئیچینگ بدون درز بین گرمایش و سرمایش فعال را فراهم می کند.

چه پارامترهایی برای ارزیابی طرح مونتاژ سفارشی مورد نیاز است؟

برای تعیین پیکربندی بهینه، بار حرارتی هدف (Qc)، اختلاف دمای مورد نیاز (ΔT)، حداکثر دمای محیط، فضای نصب / محدودیت‌های CAD موجود و ولتاژ DC ترجیحی را ارائه کنید.
