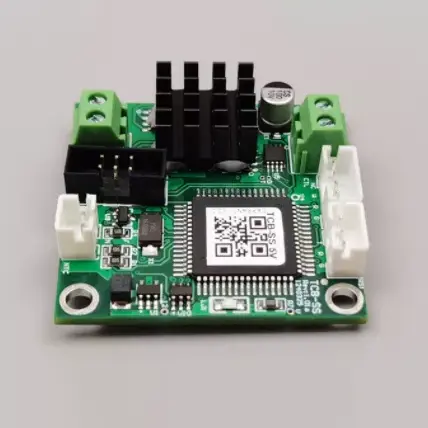

کنترل کننده دما TCB-SS با اندازه بسیار فشرده و طراحی شده برای میکرو TEC

X-Meritan کنترل‌کننده دما TCB-SS را با اندازه فوق‌العاده فشرده و برای برنامه‌های Micro TEC طراحی می‌کند که باید فضای برد، پایداری دما و خروجی TEC کنترل‌شده را با هم در نظر گرفت. TCB-SS حسگر دما و رانندگی TEC را روی یک برد کنترل کوچک ادغام می‌کند و به Micro TEC اجازه می‌دهد از طریق یک حلقه کنترل دما مبتنی بر بازخورد تنظیم شود.

این کنترلر به جای یک معماری کنترل دما برای همه منظوره، حول یک قالب برد فشرده طراحی شده است. این سنسور از یک سنسور 10K NTC به عنوان ورودی سنجش دمای پیش‌فرض استفاده می‌کند و از ولتاژ پیش‌فرض TEC 4.5 ولت با حداکثر جریان TEC 3A پشتیبانی می‌کند که برد را برای سیستم‌های مدیریت حرارتی مینیاتوری مناسب می‌کند.

پارامترها

ساختار کنترل

بازخورد دما

10K NTC تغییرات دما را تشخیص داده و سیگنال را به کنترلر ارسال می کند.

کنترل PID

کنترل کننده دمای اندازه گیری شده را با مقدار هدف مقایسه می کند و خروجی Micro TEC را از طریق کنترل PID تنظیم می کند.

درایو پیوسته

خروجی پیوسته درایو TEC را در حین کار به جای تکیه بر کلید روشن/خاموش ساده تنظیم می کند.

ویژگی های کلیدی

برد فوق فشرده

کنترل‌کننده دما TCB-SS با ابعاد 4 × 4 سانتی‌متر × 1.28 سانتی‌متر، با اندازه بسیار فشرده و طراحی‌شده برای میکرو TEC‌ها، برای سیستم‌های Micro TEC با فضای نصب محدود طراحی شده است.

کنترل دما 0.01 درجه سانتیگراد

کنترل‌کننده دقت کنترل دما 0.01 درجه سانتی‌گراد و دقت تنظیم دمای 0.01 درجه سانتی‌گراد را برای تنظیم دقیق حرارتی ارائه می‌کند.

راندمان خروجی بیش از 94 درصد

با راندمان خروجی بالای 94 درصد، این کنترلر رانندگی TEC کارآمد را در سیستم های کنترل دما فشرده ارائه می دهد.

خروجی TEC 4.5 ولت، حداکثر 3 آمپر

ولتاژ پیش‌فرض TEC 4.5 ولت، با حداکثر جریان TEC 3A، برای کاربردهای Micro TEC سازگار است.

سنجش دما 10K NTC

سنسور پیش‌فرض یک NTC 10K با B-value 3950 است که بازخورد دما را برای حلقه کنترل فراهم می‌کند.

-60 درجه سانتیگراد تا +170 درجه سانتیگراد اندازه گیری

محدوده اندازه گیری کنترل دما 60- تا 170+ درجه سانتی گراد است، در حالی که محدوده دمای کنترل مشخص شده 20- تا 100+ درجه سانتی گراد است.

حفاظت یکپارچه

عملکردهای داخلی شامل جریان اضافه، اضافه ولتاژ، محدود کردن دما، و تشخیص اتصال باز/کوتاه TEC برای نظارت بر کنترل‌کننده و TEC متصل در حین کار است.

سازگاری

قبل از ادغام، الزامات الکتریکی TEC، ویژگی های NTC، دمای هدف و تامین برد باید با مشخصات کنترلر بررسی شوند.

حوزه های کاربردی

ماژول های نوری دقیق

کنترل‌کننده دما TCB-SS با اندازه فوق‌العاده فشرده و طراحی‌شده برای میکرو TEC‌ها، کنترل دمای فشرده‌ای را برای ماژول‌های نوری ارائه می‌کند که در آن شرایط حرارتی پایدار مورد نیاز است.

سیستم های دیود لیزری

این می تواند یک Micro TEC سازگار را برای تنظیم دمای دیودهای لیزر در سیستم های نوری فشرده هدایت کند.

تجهیزات آزمایشگاهی مینیاتوری

کنترل کننده فشرده برای ابزارهای آزمایشگاهی که نیاز به تنظیم دمای مبتنی بر Micro TEC در فضای نصب محدود دارند، مناسب است.

تجهیزات تشخیصی قابل حمل

TCB-SS از کنترل دما در دستگاه های عیب یابی فشرده پشتیبانی می کند که اندازه برد و تنظیم حرارتی فاکتورهای طراحی مهم هستند.

سنسورهای مادون قرمز و CCD

این کنترلر را می توان با سیستم های Micro TEC برای تنظیم دمای آشکارسازهای مادون قرمز حساس به دما و سنسورهای CCD ادغام کرد.

سوالات متداول

Q1: کنترل کننده برای چه نوع TEC طراحی شده است؟

A1: کنترل‌کننده دما TCB-SS با اندازه فوق‌العاده فشرده و طراحی‌شده برای Micro TEC، برای برنامه‌های Micro TEC طراحی شده است. TEC متصل باید در برابر ولتاژ پیش فرض TEC 4.5 ولت و حداکثر جریان 3 آمپر بررسی شود.

Q2: از چه پیکربندی حسگر NTC استفاده می شود؟

A2: پیکربندی پیش‌فرض سنجش دما یک NTC 10K با B-value 3950 است. سایر الزامات حسگر باید در طول مشخصات پروژه تأیید شوند.

Q3: تفاوت بین محدوده اندازه گیری و محدوده کنترل چیست؟

A3: محدوده اندازه گیری کنترل دما 60- تا 170+ درجه سانتی گراد است، در حالی که محدوده دمای کنترل مشخص شده 20- تا 100+ درجه سانتی گراد است. محدوده اندازه گیری قابلیت سنجش دما را نشان می دهد، در حالی که محدوده کنترل محدوده تنظیم دما را مشخص می کند.

Q4: برد به چه منبع تغذیه نیاز دارد؟

A4: ولتاژ تغذیه برد 5 ولت ± 10٪ DC است. سیستم باید منبع تغذیه مناسبی را فراهم کند که در این محدوده ورودی مشخص باقی بماند.

Q5: حداکثر جریان موجود برای TEC چقدر است؟

A5: حداکثر جریان TEC مشخص شده 3A با ولتاژ پیش فرض TEC 4.5V است. TEC متصل واقعی باید با توجه به نیازهای الکتریکی آن و محدودیت های کنترل کننده انتخاب شود.

Q6: کنترل کننده چه دقت دما را می تواند ارائه دهد؟

A6: دقت کنترل دمای مشخص شده 0.01 درجه سانتیگراد است و دقت دمای تنظیم شده نیز 0.01 درجه سانتیگراد مشخص شده است.

Q7: چه عملکردهای حفاظتی گنجانده شده است؟
