یک سیستم LiDAR در یک وسیله نقلیه خودمختار یا یک واحد حسگر کنار جاده باید در محدوده دمایی که می تواند از -40 درجه سانتیگراد در زمستان تا +85 درجه سانتیگراد در آفتاب مستقیم تابستان باشد، به طور قابل اعتمادی عمل کند. در داخل محفظه، دیودهای لیزر، آشکارسازهای نوری و اجزای نوری به دما حساس هستند. تغییر تنها چند درجه می تواند طول موج انتشار لیزر را تغییر دهد، نسبت سیگنال به نویز آشکارساز را کاهش دهد و تراز نوری را مخدوش کند. نتیجه کاهش دقت برد و کیفیت ابر نقطه است. برای مهندس تدارکاتی که اجزای مدیریت حرارتی را مشخص می کند، این سوال این نیست که آیا کنترل دما مورد نیاز است یا خیر، بلکه این سوال این است که کدام فناوری می تواند آن را در اندازه، قدرت و محدودیت های قابلیت اطمینان سیستم LiDAR ارائه دهد.کولرهای ترموالکتریکبه عنوان راه حل ارجح برای بسیاری از این چالش ها ظاهر شده اند.
این راهنما برای خریداران و مهندسین طراح نوشته شده است که باید بدانند خنک‌کننده‌های ترموالکتریک چگونه چالش‌های کنترل دما در سیستم‌های LiDAR را برطرف می‌کنند. ما چالش‌های حرارتی خاص در LiDAR، اصل عملکرد خنک‌کننده‌های ترموالکتریک، مشخصات کلیدی برای ارزیابی، ملاحظات یکپارچه‌سازی و معیارهای انتخاب تامین‌کننده را پوشش خواهیم داد. ما همچنین پارامترهای دقیق محصول را از کارخانه خود در ارائه خواهیم کردFuzhou X-Meritan Technology Co., Ltd.چه در حال توسعه یک سیستم LiDAR برای کاربردهای خودرو، صنعتی یا نقشه برداری هستید، این راهنما به شما کمک می کند خنک کننده ترموالکتریک مناسب را برای نیازهای مدیریت حرارتی خود انتخاب کنید.
سیستم های LiDAR مجموعه ای منحصر به فرد از چالش های حرارتی را ارائه می دهند که با سایر سیستم های الکترونیکی متفاوت است. اولین چالش، حساسیت دیود لیزر است. طول موج انتشار یک دیود لیزر با دما با سرعت تقریباً 0.3 نانومتر / درجه سانتیگراد تغییر می کند. برای یک سیستم LiDAR که از فیلترهای نوری باند باریک یا تشخیص حساس به طول موج استفاده می کند، این رانش می تواند باعث عدم تطابق بین طول موج لیزر و باند عبور فیلتر شود و قدرت سیگنال و محدوده تشخیص را کاهش دهد. چالش دوم نویز حرارتی ردیاب نوری است. جریان تاریک و قدرت معادل نویز آشکارساز با افزایش دما افزایش می یابد و نسبت سیگنال به نویز و دقت اندازه گیری فاصله را کاهش می دهد. چالش سوم، انبساط حرارتی نیمکت نوری است. اجزای نوری روی یک نیمکت مشترک نصب می‌شوند و اگر نیمکت با دما منبسط یا منقبض شود، هم‌ترازی لیزر، آشکارساز و اپتیک‌های اسکن می‌تواند تغییر کند و باعث خطاهای اشاره‌ای شود. جدول زیر خلاصه ای از این چالش ها و تاثیرات آنها را نشان می دهد.
| چالش | منبع | تأثیر بر عملکرد LiDAR |
| رانش طول موج لیزر | ضریب دمای دیود لیزر | کاهش قدرت سیگنال، از دست دادن برد |
| افزایش نویز آشکارساز | نویز حرارتی در ردیاب نوری | SNR کمتر، کاهش دقت |
| گسترش نیمکت نوری | انبساط حرارتی مواد نصب | ناهماهنگی، خطاهای اشاره |
| دمای محیط فوق العاده | محیط عملیاتی | خرابی سیستم یا عملکرد ضعیف |
| چگالی اتلاف حرارت | محفظه فشرده | نقاط داغ موضعی، گرادیان های حرارتی |
در Fuzhou X-Meritan Technology Co., Ltd.، کارخانه ما کولرهای ترموالکتریک را تولید می کند که به طور خاص برای رفع این چالش ها طراحی شده اند. ما نیازهای حرارتی سیستم های LiDAR را درک می کنیم و با مشتریان خود کار می کنیم تا خنک کننده مناسب را با توجه به قدرت لیزر خاص، نوع آشکارساز و شرایط محیطی آنها انتخاب کنیم.
کولر ترموالکتریک یک پمپ حرارتی حالت جامد است که از اثر پلتیر برای انتقال گرما از یک طرف دستگاه به طرف دیگر هنگام اعمال جریان DC استفاده می کند. این دستگاه از مجموعه ای از گلوله های نیمه هادی، معمولاً بیسموت تلورید، تشکیل شده است که بین دو بستر سرامیکی قرار گرفته است. هنگامی که جریان جاری می شود، یک طرف سرد می شود (سمت سرد) و طرف دیگر گرم می شود (سمت گرم). گرما در سمت سرد جذب می شود و در سمت گرم آزاد می شود و در آنجا توسط هیت سینک دفع می شود. معکوس کردن جریان، جهت انتقال حرارت را معکوس می کند، و این امکان را می دهد که از همان دستگاه هم برای سرمایش و هم برای گرمایش استفاده شود. این کنترل دو طرفه یک مزیت کلیدی برای سیستم های LiDAR است که باید در هر دو محیط گرم و سرد کار کنند. جدول زیر کولرهای ترموالکتریک را با سایر فناوری های خنک کننده مقایسه می کند.
| تکنولوژی | سرمایش/گرمایش | اندازه | دقت | قابلیت اطمینان | نویز/لرزش |
| کولر ترموالکتریک | هر دو | فشرده | بالا (+/- 0.1 درجه سانتی گراد) | بالا (حالت جامد) | هیچ کدام |
| مبتنی بر کمپرسور | هر دو | بزرگ | متوسط | متوسط (قطعات متحرک) | بالا |
| مبتنی بر فن | فقط خنک کننده | متوسط | پایین | متوسط (ساییدگی بلبرینگ) | متوسط |
| لوله حرارتی | فقط خنک کننده | فشرده | پایین | بالا | هیچ کدام |

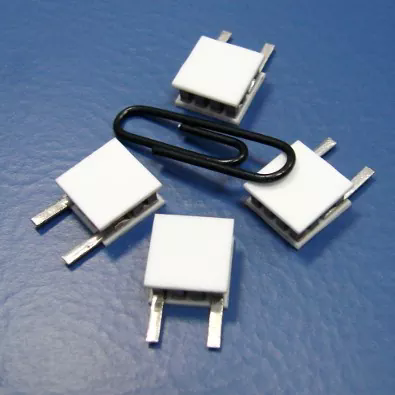

ما در کارخانه خود کولرهای ترموالکتریک خود را برای نیازهای سخت سیستم های LiDAR طراحی می کنیم. ما از گلوله های بیسموت تلورید با کارایی بالا و بسترهای سرامیکی پیشرفته برای دستیابی به ظرفیت خنک کنندگی بالا در فضای فشرده استفاده می کنیم. کولرهای ما با حسگرهای دمایی یکپارچه و الکترونیک کنترل در دسترس هستند که امکان تثبیت دمای دقیق دیود لیزر و آشکارساز را فراهم می کند.
هنگام انتخاب یک کولر ترموالکتریک برای یک سیستم LiDAR، خریداران باید چندین مشخصات کلیدی را ارزیابی کنند. ظرفیت خنک کننده (Qc) تعیین می کند که کولر چه مقدار گرما را در یک اختلاف دمای معین می تواند حذف کند. برای کاربردهای LiDAR، ظرفیت خنک کننده باید برای تحمل بار گرمایی از دیود لیزر، آشکارساز و سایر اجزای مولد گرما کافی باشد. حداکثر اختلاف دما (ΔTmax) حداکثر اختلاف دمایی را که کولر می تواند بین دو طرف سرد و گرم به دست آورد را تعیین می کند. رتبه بندی جریان و ولتاژ نیازهای منبع تغذیه را تعیین می کند. ردپای و ضخامت محدودیت های یکپارچه سازی را تعیین می کند. ضریب عملکرد (COP) کارایی کولر را تعیین می کند. جدول زیر به طور خلاصه این مشخصات را نشان می دهد.
| مشخصات | محدوده معمولی برای LiDAR | اهمیت |
| ظرفیت خنک کننده (Qc) | 5 وات - 50 وات | باید از کل بار گرمایی تجاوز کند |
| حداکثر اختلاف دما (ΔTmax) | 65 درجه سانتیگراد - 75 درجه سانتیگراد | قابلیت سرمایش را تعیین می کند |
| فعلی (Imax) | 2 A - 8 A | منبع تغذیه را تعیین می کند |
| ولتاژ (Vmax) | 5 ولت - 24 ولت | منبع تغذیه را تعیین می کند |
| رد پا | 10 × 10 میلی متر تا 40 × 40 میلی متر | یکپارچگی را تعیین می کند |
| ضخامت | 2 میلی متر - 6 میلی متر | یکپارچگی را تعیین می کند |
| ضریب عملکرد (COP) | 0.3 - 0.6 | راندمان توان را تعیین می کند |
در Fuzhou X-Meritan Technology Co., Ltd.، کارخانه ما طیف وسیعی از کولرهای ترموالکتریک را با ظرفیت های خنک کننده، ردپاها و رتبه بندی های ولتاژ مختلف ارائه می دهد. ما می توانیم به مشتریان خود کمک کنیم تا خنک کننده مناسب را برای نیازهای حرارتی خاص LiDAR خود انتخاب کنند. تیم مهندسی ما همچنین می تواند شبیه سازی حرارتی و پشتیبانی از طراحی را برای اطمینان از اینکه کولر به درستی در محفظه LiDAR ادغام شده است، ارائه دهد.
عملکرد کولر ترموالکتریک در سیستم LiDAR نه تنها به خود کولر بلکه به نحوه یکپارچه شدن آن نیز بستگی دارد. عوامل متعددی می تواند بر عملکرد تأثیر بگذارد. اولی رابط حرارتی بین کولر و دیود یا آشکارساز لیزر است. یک رابط حرارتی ضعیف، مانند یک اتصال خشک یا یک سطح ناهموار، می تواند مقاومت حرارتی را افزایش داده و اثر سرمایش را کاهش دهد. دومی طراحی هیت سینک است. قسمت داغ کولر باید بتواند گرما را به محیط اطراف دفع کند. اگر هیت سینک کمتر از اندازه باشد یا جریان هوا کافی نباشد، دمای طرف داغ افزایش می‌یابد و ظرفیت خنک‌کننده را کاهش می‌دهد و احتمالاً کولر را بیش از حد گرم می‌کند. سومین عایق حرارتی سمت سرد است. قسمت سرد باید از محیط اطراف جدا شود تا از نشت گرما که باعث کاهش راندمان خنک کننده می شود جلوگیری شود. جدول زیر این عوامل یکپارچه سازی را خلاصه می کند.
| عامل ادغام | تاثیر بر عملکرد | کاهش |
| مواد رابط حرارتی | رابط ضعیف مقاومت حرارتی را افزایش می دهد | از گریس یا پدهای حرارتی با رسانایی بالا استفاده کنید |
| طراحی هیت سینک | هیت سینک ناکافی ظرفیت خنک کننده را کاهش می دهد | هیت سینک اندازه برای حداکثر بار حرارتی |
| جریان هوا | جریان هوا ضعیف باعث افزایش دمای طرف گرم می شود | از تهویه کافی یا هوای اجباری اطمینان حاصل کنید |
| جداسازی سمت سرد | نشت گرما راندمان خنک کننده را کاهش می دهد | از عایق در اطراف قسمت سرد استفاده کنید |
| تراکم | رطوبت می تواند روی سطوح سرد ایجاد شود | از محفظه مهر و موم شده یا خشک کننده استفاده کنید |
در کارخانه ما، پشتیبانی فنی را برای کمک به مشتریان خود ارائه می دهیم تا کولر ترموالکتریک را در سیستم LiDAR خود ادغام کنند. ما می توانیم مواد رابط حرارتی، طرح های هیت سینک و روش های آب بندی را توصیه کنیم که عملکرد مطلوب را تضمین می کند. هدف ما کمک به مشتریانمان برای دستیابی به ثبات دمایی مورد نیاز سیستم LiDAR آنها است.
ارزیابی تامین کننده کولرهای ترموالکتریک برای کاربردهای LiDAR نیاز به تمرکز بر قابلیت طراحی حرارتی، کیفیت ساخت، آزمایش و پشتیبانی برنامه دارد. تامین کننده باید توانایی طراحی و ساخت کولرهایی با مشخصات مورد نیاز، از جمله ردپای سفارشی و رتبه بندی ولتاژ را داشته باشد. کیفیت ساخت باید با تلرانس های تنگ در محل قرارگیری گلوله و صافی سرامیک سازگار باشد. تامین کننده باید هر کولر را از نظر ظرفیت خنک کننده، ΔTmax و جریان نشتی آزمایش کند. و تامین کننده باید پشتیبانی از برنامه، از جمله شبیه سازی حرارتی و راهنمایی یکپارچه سازی را ارائه دهد. جدول زیر این معیارهای ارزیابی را خلاصه می کند.
| معیار ارزیابی | به دنبال چه چیزی باشید | چرا اهمیت دارد |
| قابلیت طراحی حرارتی | طراحی سفارشی، شبیه سازی حرارتی | عملکرد مطلوب برنامه را تضمین می کند |
| کیفیت ساخت | محل دقیق پلت، صافی سرامیکی | عملکرد و قابلیت اطمینان ثابت را تضمین می کند |
| تست کردن | ظرفیت خنک کننده، ΔTmax، جریان نشتی | اطمینان حاصل می کند که کولر با مشخصات مطابقت دارد |
| پشتیبانی برنامه | هدایت یکپارچه سازی، شبیه سازی حرارتی | به دستیابی به عملکرد بهینه سیستم کمک می کند |
در X-Meritan، کارخانه ما بیش از یک دهه است که کولرهای ترموالکتریک تولید می کند. ما تجربه گسترده ای در طراحی و ساخت حرارتی داریم. ما هر کولر را قبل از ارسال آزمایش می کنیم و پشتیبانی فنی را به مشتریان خود ارائه می دهیم. ما از شما دعوت می کنیم که ما را بر اساس این معیارها ارزیابی کنید و ما را به عنوان شریک خود برای کولرهای ترموالکتریک LiDAR در نظر بگیرید.
جدول زیر پارامترهای کلیدی محصول را برای کولرهای ترموالکتریک ما ارائه می دهد. این خنک کننده ها برای سیستم های LiDAR و سایر کاربردهای مدیریت حرارتی دقیق طراحی شده اند. کارخانه ما همچنین می تواند خنک کننده های سفارشی را برای برآورده کردن نیازهای خاص تولید کند.
| پارامتر | محدوده مشخصات | یادداشت ها |
| ظرفیت خنک کننده (Qc) | 5 وات - 50 وات | در ΔT = 0 درجه سانتی گراد |
| حداکثر اختلاف دما (ΔTmax) | 65 درجه سانتیگراد - 75 درجه سانتیگراد | در Qc = 0 وات |
| فعلی (Imax) | 2 A - 8 A | برای منبع تغذیه انتخاب شده است |
| ولتاژ (Vmax) | 5 ولت - 24 ولت | برای منبع تغذیه انتخاب شده است |
| رد پا | 10 × 10 میلی متر تا 40 × 40 میلی متر | اندازه های سفارشی موجود است |
| ضخامت | 2 میلی متر - 6 میلی متر | برای ادغام انتخاب شده است |
| جنس سرامیک | آلومینا (Al2O3) | استاندارد |
| مواد گلوله | بیسموت تلوراید (Bi2Te3) | با کارایی بالا |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | برای محیط زیست انتخاب شده است |
| گزینه های یکپارچه سازی | سنسور، الکترونیک کنترل | گزینه های سفارشی موجود است |
| MOQ | 100 عدد | برای سفارش های بزرگ قابل مذاکره است |
| زمان سرب | 2-4 هفته | بستگی به مقدار و سفارشی سازی دارد |
ما در کارخانه خود کولرهای ترموالکتریک خود را برای رعایت این مشخصات و موارد دیگر تولید می کنیم. ما می توانیم ظرفیت خنک کننده، ردپای، ولتاژ و گزینه های یکپارچه سازی را متناسب با نیازهای خاص شما سفارشی کنیم. سیستم کنترل کیفیت ما شامل بازرسی مواد اولیه، بازرسی در حین فرآیند و بازرسی نهایی قبل از حمل و نقل است. هدف ما ارائه کولرهای ترموالکتریک با کیفیت بالا به مشتریانمان است که نیازهای مدیریت حرارتی LiDAR آنها را برآورده می کند.
سوال 1: آیا یک کولر ترموالکتریک می تواند سیستم LiDAR را هم خنک و هم گرم کند؟
پاسخ: بله، یک کولر ترموالکتریک هم می تواند خنک شود و هم گرم شود. با معکوس کردن قطبیت جریان DC، جهت انتقال حرارت برعکس می شود. این به همان خنک کننده اجازه می دهد تا دیود لیزر را در محیط های سرد گرم کرده و در محیط های گرم خنک کند. این قابلیت دو جهته برای سیستم های LiDAR که باید در محدوده دمایی وسیعی کار کنند ضروری است. در Fuzhou X-Meritan Technology Co., Ltd.، خنک کننده های ما برای عملکرد دو طرفه طراحی شده اند.
سوال 2: یک کولر ترموالکتریک در سیستم LiDAR چقدر برق مصرف می کند؟
پاسخ: مصرف برق به ظرفیت خنک کننده، اختلاف دما و COP بستگی دارد. یک خنک کننده ترموالکتریک معمولی برای LiDAR ممکن است 5 تا 20 وات مصرف کند. COP معمولاً 0.3 تا 0.6 است، به این معنی که به ازای هر وات گرمای حذف شده، کولر 1.7 تا 3.3 وات برق مصرف می کند. مصرف برق باید در بودجه کلی برق سیستم در نظر گرفته شود.
سوال 3: پایداری دمای معمولی قابل دستیابی با یک کولر ترموالکتریک چیست؟
پاسخ: با یک حلقه کنترلی که به درستی طراحی شده است، یک کولر ترموالکتریک می تواند به پایداری دمایی +/- 0.1 درجه سانتیگراد یا بهتر دست یابد. این سطح از دقت برای سیستم های LiDAR که به طول موج لیزر پایدار و عملکرد آشکارساز نیاز دارند ضروری است. پایداری به کیفیت سنسور دما، الکترونیک کنترل و طراحی حرارتی سیستم بستگی دارد.
سوال 4: آیا می توان از کولرهای ترموالکتریک در سیستم های LiDAR خودرو استفاده کرد؟
پاسخ: بله، کولرهای ترموالکتریک در سیستم های لیدار خودرو استفاده می شود. آنها باید الزامات خودرو برای لرزش، شوک و چرخه دما را برآورده کنند. در کارخانه ما، خنک کننده هایی را ارائه می دهیم که مطابق با استانداردهای خودرو، از جمله لرزش و شوک حرارتی، آزمایش شده اند. ما همچنین می توانیم الکترونیک کنترل واجد شرایط AEC-Q100 را برای کاربردهای خودرو ارائه دهیم.
سوال 5: چگونه خنک کننده ترموالکتریک مناسب را برای سیستم LiDAR خود انتخاب کنم؟
پاسخ: برای انتخاب کولر ترموالکتریک مناسب، باید بار حرارتی کل، اختلاف دمای مورد نیاز، منبع تغذیه موجود و محدودیت های یکپارچه سازی را تعیین کنید. تیم مهندسی ما می تواند به شما در محاسبه این نیازها و انتخاب کولر بهینه برای برنامه خود کمک کند. ما همچنین پشتیبانی شبیه‌سازی حرارتی را برای تأیید طراحی قبل از نمونه‌سازی ارائه می‌کنیم.
سیستم‌های LiDAR چالش‌های قابل‌توجهی در کنترل دما، از رانش طول موج لیزر و نویز آشکارساز گرفته تا ناهماهنگی نوری و افراط‌های محیطی را ارائه می‌کنند. کولرهای ترموالکتریک این چالش ها را با کنترل دقیق دما، دو طرفه و حالت جامد در یک بسته جمع و جور و قابل اعتماد برطرف می کنند. برای مهندسان تدارکات و تیم های طراحی، درک چالش های حرارتی، مشخصات کولر و ملاحظات یکپارچه سازی برای انتخاب راه حل مناسب ضروری است. در Fuzhou X-Meritan Technology Co., Ltd.، کارخانه ما دارای تخصص و توانایی تولید کولرهای ترموالکتریک است که نیازهای سیستم های LiDAR را برآورده می کند. ما برای انتخاب کولر مناسب و اطمینان از ادغام موفقیت آمیز با مشتریانمان همکاری نزدیک داریم.
چه در حال توسعه LiDAR برای وسایل نقلیه خودران، اتوماسیون صنعتی، یا برنامه های نقشه برداری هستید، از شما دعوت می کنیم تا برای بحث در مورد نیازهای خود با ما تماس بگیرید. ما می توانیم نمونه ها، داده های فنی و راه حل های سفارشی را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری ما را به یک شریک قابل اعتماد برای توسعه دهندگان سیستم LiDAR در سراسر جهان تبدیل کرده است.
امروز با Fuzhou X-Meritan Technology Co., Ltd. تماس بگیریدبرای بحث در مورد نیازهای خنک کننده ترموالکتریک LiDAR خود و کشف اینکه چگونه محصولات ما می توانند پایداری حرارتی مورد نیاز سیستم شما را تضمین کنند.
