یک مهندس طراح در حال ساخت نمونه اولیه یک کولر نمونه پزشکی فشرده با استفاده از آن استکولرهای ترموالکتریک. طرف سرد در طی چند دقیقه در طول آزمایش روی میز به دمای مورد نظر می رسد. اما هنگامی که دستگاه در محفظه خود نصب می شود، دمای سمت سرد شروع به حرکت به سمت بالا می کند و هرگز تثبیت نمی شود. مهندس جریان TEC، عایق و حلقه کنترل را بررسی می کند. همه چیز درست به نظر می رسد مشکل به هیچ وجه در قسمت سرد نیست. در سمت گرم است. گرمای دفع شده توسط TEC به طور موثر حذف نمی شود و این گرما از طریق ماژول به عقب هدایت می شود و ظرفیت خنک کننده آن را کاهش می دهد. این رایج ترین اشتباه در طراحی خنک کننده ترموالکتریک است و یک اشتباه پرهزینه است. برای مهندسان تدارکات و توسعه دهندگان محصول، درک اینکه چرا دفع گرما در قسمت داغ بسیار مهم است، تفاوت بین محصولی است که کار می کند و محصولی که در این زمینه شکست می خورد.
این راهنما برای خریداران و مهندسانی نوشته شده است که کولرهای ترموالکتریک و اجزای مدیریت حرارتی مرتبط را تامین می کنند. ما تعادل حرارتی یک TEC را توضیح خواهیم داد، چرا طرف داغ عامل محدود کننده در عملکرد خنک کننده است، انتخاب هیت سینک و فن چگونه بر نتیجه تأثیر می گذارد، چه مشخصاتی باید در سفارش خرید گنجانده شود، و چگونه یک تامین کننده را ارزیابی می کنیم. ما همچنین پارامترهای دقیق محصول را از کارخانه خود در Fuzhou X-Meritan Technology Co., Ltd. ارائه خواهیم کرد. چه در حال طراحی یک خنک کننده نوشیدنی، یک ماژول لیزر، یک دستگاه پزشکی یا یک محفظه الکترونیکی باشید، این راهنما به شما کمک می کند یک سیستم خنک کننده ترموالکتریک را مشخص کنید که عملکرد قابل اعتمادی دارد.

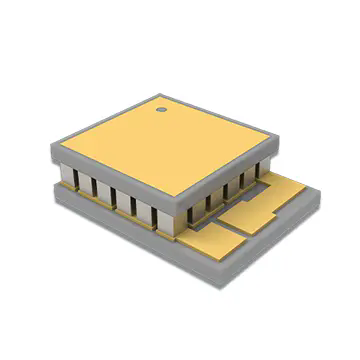

خنک کننده ترموالکتریک که به عنوان ماژول پلتیر نیز شناخته می شود، یک پمپ حرارتی حالت جامد است که هنگام اعمال جریان الکتریکی، گرما را از یک طرف دستگاه به سمت دیگر منتقل می کند. این ماژول از مجموعه ای از گلوله های نیمه هادی، معمولاً بیسموت تلورید، تشکیل شده است که بین دو بستر سرامیکی قرار گرفته است. هنگامی که جریان از گلوله ها عبور می کند، الکترون ها گرما را در یک اتصال جذب می کنند و آن را در محل دیگر آزاد می کنند. طرفی که گرما را جذب می کند سرد می شود و طرفی که گرما را آزاد می کند گرم می شود. هیچ قطعه متحرک، مبرد و کمپرسور وجود ندارد. ماژول جمع و جور، بی صدا است و می توان آن را با دقت کنترل کرد. جدول زیر مشخصات عملیاتی اولیه یک کولر ترموالکتریک را خلاصه می کند.
| پارامتر | توضیحات | ارزش معمولی |
| اصل عملیات | اثر پلتیه (پمپ حرارتی از طریق جریان) | حالت جامد، بدون قطعات متحرک |
| سمت سرد | گرما را از بار جذب می کند | دمای زیر محیط |
| طرف داغ | گرما را به محیط منتقل می کند | دمای بالاتر از محیط |
| پمپ حرارتی (Qc) | ظرفیت خنک کننده | بستگی به اندازه و جریان ماژول دارد |
| برق ورودی (پین) | برق مصرفی | بستگی به ولتاژ و جریان دارد |
| رد گرما (Qh) | Qc + پین | همیشه بزرگتر از Qc |
| پلیس | Qc / پین | به طور معمول 0.3 - 0.7 |
درFuzhou X-Meritan Technology Co., Ltd.، کارخانه ما کولرهای ترموالکتریک را برای طیف گسترده ای از کاربردهای خنک کننده تولید می کند. ما درک می کنیم که ماژول تنها یک بخش از سیستم است. دفع گرما در قسمت داغ به همان اندازه مهم است و ما با مشتریان خود کار می کنیم تا اطمینان حاصل کنیم که کل سیستم حرارتی برای موفقیت طراحی شده است.
دلیل اساسی که طرف داغ عامل محدود کننده است، قانون اول ترمودینامیک است. کولر ترموالکتریک گرما را از بین نمی برد. آن را حرکت می دهد. گرمای جذب شده در سمت سرد (Qc) به اضافه توان الکتریکی مصرف شده توسط ماژول (Pin) باید در سمت گرم (Qh) رد شود. رابطه ساده است: Qh = Qc + پین. این بدان معناست که طرف گرم همیشه گرمای بیشتری برای دفع دارد تا طرف سرد جذب کند. در یک ماژول معمولی که با COP 0.5 کار می کند، گرمای دفع شده در سمت داغ سه برابر ظرفیت خنک کننده است. اگر طرف داغ نتواند این گرما را دفع کند، دمای طرف داغ افزایش می یابد. و با افزایش دمای طرف داغ، اختلاف دما در سراسر ماژول افزایش می یابد که باعث کاهش ظرفیت خنک کننده و کارایی ماژول می شود. جدول زیر تعادل حرارتی یک TEC معمولی را نشان می دهد.
| پارامتر | ارزش | توجه داشته باشید |
| ظرفیت خنک کننده (Qc) | 50 وات | گرما از سمت سرد جذب می شود |
| برق ورودی (پین) | 100 وات | برق به ماژول |
| رد گرما (Qh) | 150 وات | Qc + پین |
| پلیس | 0.5 | Qc / پین |
| نسبت دفع حرارت | 3:1 | Qh / Qc |
در کارخانه ما به مشتریان خود کمک می کنیم تا این تعادل حرارتی را درک کنند. ما منحنی‌های عملکرد دقیقی را ارائه می‌کنیم که نشان می‌دهد چگونه ظرفیت خنک‌کننده با دمای طرف داغ تغییر می‌کند. ما همچنین راهنمایی هایی در مورد اندازه هیت سینک و انتخاب فن ارائه می دهیم تا اطمینان حاصل شود که طرف داغ می تواند گرمای مورد نیاز را رد کند. هدف ما کمک به مشتریانمان در طراحی سیستمی است که دمای سمت سرد مورد نظر را به طور قابل اعتمادی به دست می آورد.
هنگامی که دفع گرما در سمت داغ کافی نباشد، آبشاری از اثرات منفی رخ می دهد. اولین اثر افزایش دمای طرف گرم است. این تفاوت دمایی را که ماژول می تواند حفظ کند کاهش می دهد، به این معنی که دمای سمت سرد افزایش می یابد. دومین اثر کاهش ظرفیت خنک کننده است. با افزایش دمای طرف داغ، توانایی ماژول برای پمپاژ گرما کاهش می یابد. سومین اثر افزایش مصرف برق است. ماژول باید سخت تر کار کند تا دمای سمت سرد را حفظ کند، که باعث افزایش توان ورودی می شود. چهارمین اثر کاهش قابلیت اطمینان است. دمای بالای سمت داغ، تخریب ماژول و مواد رابط حرارتی را تسریع می کند. در موارد شدید، ماژول ممکن است بیش از حد گرم شود و از کار بیفتد. جدول زیر اثرات دفع گرمای ناکافی را خلاصه می کند.
| اثر | علت | نتیجه |
| افزایش دمای سمت داغ | ظرفیت سینک حرارتی یا فن کافی نیست | کاهش عملکرد خنک کننده |
| کاهش ظرفیت خنک کننده | افزایش اختلاف دما | سمت سرد نمی تواند به دمای مورد نظر برسد |
| افزایش مصرف برق | ماژول برای جبران بیشتر کار می کند | هزینه عملیاتی بالاتر، گرمای بیشتری برای رد کردن |
| تخریب ماژول | تنش حرارتی روی گلوله ها و اتصالات لحیم کاری | کاهش عمر، شکست زودرس |
| خرابی رابط حرارتی | دمای بالا باعث تخریب گریس حرارتی می شود | افزایش مقاومت حرارتی، کاهش عملکرد بیشتر |
در X-Meritan، موارد زیادی را دیده‌ایم که در آن یک سیستم نه به دلیل ناکافی بودن TEC، بلکه به دلیل ناکافی بودن دفع گرما از کار افتاده است. ما با مشتریان خود برای جلوگیری از این مشکلات با ارائه راه حل های حرارتی کامل، از جمله هیت سینک، فن ها و مواد رابط حرارتی کار می کنیم. تیم مهندسی ما می تواند به شما در محاسبه ظرفیت دفع حرارت مورد نیاز و انتخاب اجزای مناسب کمک کند.
تعیین سیستم دفع حرارت مناسب نیاز به یک رویکرد سیستماتیک دارد. اولین مرحله تعیین کل گرمای قابل رد (Qh) است. این مجموع ظرفیت خنک کننده (Qc) و توان ورودی (Pin) است. مرحله دوم تعیین حداکثر دمای مجاز طرف گرم است. این معمولاً دمای محیط به اضافه افزایش دما در سرتاسر هیت سینک است. مرحله سوم انتخاب یک هیت سینک با مقاومت حرارتی است که بتواند دمای مورد نیاز را در جریان هوای موجود افزایش دهد. مرحله چهارم انتخاب یک فن است که جریان هوا و فشار ساکن کافی را فراهم کند. مرحله پنجم انتخاب یک ماده رابط حرارتی است که مقاومت تماس بین ماژول و هیت سینک را به حداقل برساند. جدول زیر فرآیند مشخصات را خلاصه می کند.
| مرحله | اقدام | پارامتر کلیدی |
| 1 | گرمای کل را برای رد کردن تعیین کنید | Qh = Qc + پین |
| 2 | دمای مجاز طرف گرم را تعیین کنید | Th = Tamb + ΔT |
| 3 | مقاومت حرارتی سینک حرارتی را انتخاب کنید | Rth = ΔT / Qh |
| 4 | جریان هوای فن و فشار استاتیک را انتخاب کنید | CFM، Pa |
| 5 | مواد رابط حرارتی را انتخاب کنید | هدایت حرارتی (W/m·K) |
ما در کارخانه خود راه حل های حرارتی کاملی را برای کولرهای ترموالکتریک خود ارائه می دهیم. ما می‌توانیم سینک‌های حرارتی را با هندسه پره‌های بهینه، فن‌هایی با نویز کم و جریان هوای بالا و مواد رابط حرارتی با رسانایی بالا عرضه کنیم. تیم مهندسی ما می تواند در فرآیند مشخصات کمک کند و محاسبات حرارتی دقیق را برای برنامه شما ارائه دهد.
ارزیابی تامین کننده کولرهای ترموالکتریک و اجزای مدیریت حرارتی نیازمند تمرکز بر کیفیت محصول، تخصص حرارتی، قابلیت تست و پشتیبانی فنی است. تامین کننده باید توانایی تولید ماژول هایی با عملکرد ثابت را داشته باشد. آنها باید در طراحی سیستم حرارتی تخصص داشته باشند. آنها باید تجهیزاتی برای آزمایش ماژول ها و سیستم های تحت بار داشته باشند. و آنها باید پشتیبانی فنی را برای کمک به شما در انتخاب اجزای مناسب ارائه دهند. جدول زیر این معیارهای ارزیابی را خلاصه می کند.
| معیار ارزیابی | به دنبال چه چیزی باشید | چرا اهمیت دارد |
| کیفیت ماژول | عملکرد ثابت، تست قابلیت اطمینان | اطمینان حاصل می کند که ماژول با مشخصات مطابقت دارد |
| تخصص حرارتی | قابلیت طراحی سیستم، شبیه سازی حرارتی | اطمینان حاصل می کند که سیستم کامل کار می کند |
| قابلیت تست | تست عملکرد تحت بار، تست عمر | عملکرد و قابلیت اطمینان را تأیید می کند |
| پشتیبانی فنی | مهندسی کاربرد، محاسبات حرارتی | به انتخاب اجزای مناسب کمک می کند |
| عملکرد تحویل | رکورد تحویل به موقع، قابلیت موجودی | خط تولید شما را فعال نگه می دارد |
در Fuzhou X-Meritan Technology Co., Ltd.، کارخانه ما بیش از یک دهه است که کولرهای ترموالکتریک و محلول های حرارتی تولید می کند. ما تجربه گسترده ای در طراحی و آزمایش سیستم حرارتی داریم. ما دارای گواهینامه ISO 9001 هستیم و سوابق دقیق کلیه بازرسی ها را حفظ می کنیم. تیم فنی ما برای کمک به محاسبات حرارتی و انتخاب اجزا در دسترس است. ما از شما دعوت می کنیم تا ما را بر اساس این معیارها ارزیابی کنید و ما را به عنوان شریک خود برای راه حل های خنک کننده ترموالکتریک در نظر بگیرید.
جدول زیر پارامترهای کلیدی محصول را برای کولرهای ترموالکتریک ما ارائه می دهد. این ماژول ها برای کاربردهای خنک کننده از محصولات مصرفی گرفته تا دستگاه های پزشکی طراحی شده اند. کارخانه ما همچنین می‌تواند سینک‌های حرارتی، فن‌ها و مواد رابط حرارتی همسان را ارائه دهد.
| پارامتر | محدوده مشخصات | یادداشت ها |
| ظرفیت خنک کننده (Qc) | 10 وات - 200 وات | بستگی به اندازه و جریان ماژول دارد |
| حداکثر اختلاف دما (ΔTmax) | 60 درجه سانتیگراد - 75 درجه سانتیگراد | در Th = 27 درجه سانتیگراد، بدون بار |
| ولتاژ نامی | 5 ولت - 24 ولت | ولتاژهای سفارشی موجود |
| جریان رتبه بندی شده | 2 A - 15 A | بستگی به اندازه ماژول دارد |
| پلیس | 0.3 - 0.7 | بستگی به نقطه عملیاتی دارد |
| اندازه ماژول | 20 × 20 میلی متر تا 62 × 62 میلی متر | اندازه های سفارشی موجود است |
| نوع هیت سینک | آلومینیوم اکسترود شده، skived، باند | برای مقاومت حرارتی انتخاب شده است |
| نوع فن | محوری، دمنده | برای جریان هوا و نویز انتخاب شده است |
| مواد رابط حرارتی | گریس حرارتی، تغییر فاز، لنت | برای هدایت و ضخامت انتخاب شده است |
| MOQ | 100 عدد | برای سفارش های بزرگ قابل مذاکره است |
| زمان سرب | 2-4 هفته | بستگی به مقدار و سفارشی سازی دارد |
ما در کارخانه خود کولرهای ترموالکتریک خود را برای رعایت این مشخصات و موارد دیگر تولید می کنیم. ما می توانیم ظرفیت خنک کننده، ولتاژ، جریان و اندازه را متناسب با نیازهای خاص شما سفارشی کنیم. ما همچنین راه حل های حرارتی کامل، از جمله هیت سینک، فن ها، و مواد رابط حرارتی را ارائه می دهیم. هدف ما ارائه راه حل های خنک کننده مطمئن و با کارایی بالا به مشتریان خود است.
سوال 1: چه مقدار گرما باید در سمت داغ TEC دفع شود؟
پاسخ: گرمای رد شده در سمت داغ (Qh) مجموع ظرفیت خنک کننده (Qc) و توان ورودی (Pin) است. برای یک ماژول که با COP 0.5 کار می کند، گرمای دفع شده سه برابر ظرفیت خنک کننده است. یعنی به ازای هر وات خنک کننده، سه وات گرما باید حذف شود. اگر طرف داغ نتواند این گرما را رد کند، عملکرد ماژول کاهش می یابد. تیم مهندسی ما می تواند Qh دقیق را برای برنامه شما محاسبه کند.
سوال 2: اگر از هیت سینک خیلی کوچک استفاده کنم چه اتفاقی می افتد؟
پاسخ: اگر هیت سینک خیلی کوچک باشد، مقاومت حرارتی آن خیلی زیاد می شود و دمای طرف داغ بالا می رود. این باعث کاهش ظرفیت خنک کننده و افزایش مصرف برق می شود. در موارد شدید، ماژول ممکن است بیش از حد گرم شود و از کار بیفتد. همیشه اندازه هیت سینک را بر اساس کل گرمای رد شده و افزایش دمای مجاز تعیین کنید. کارخانه ما می تواند به شما در انتخاب هیت سینک مناسب برای کاربردتان کمک کند.
سوال 3: آیا می توانم از فن برای بهبود دفع حرارت استفاده کنم؟
پاسخ: بله، یک فن می تواند با افزایش جریان هوا روی هیت سینک، دفع گرما را به میزان قابل توجهی بهبود بخشد. همرفت اجباری مقاومت حرارتی هیت سینک را کاهش می دهد که باعث کاهش دمای طرف داغ می شود. فن باید طوری انتخاب شود که جریان هوا و فشار استاتیک کافی برای طراحی هیت سینک فراهم کند. ما ترکیبات همسان فن و سینک حرارتی را برای کولرهای ترموالکتریک خود ارائه می دهیم.
سوال 4: بهترین ماده رابط حرارتی برای TEC چیست؟
پاسخ: بهترین ماده رابط حرارتی بستگی به کاربرد دارد. گریس حرارتی کمترین مقاومت حرارتی را ارائه می دهد، اما ممکن است نامرتب باشد و ممکن است در طول زمان خشک شود. مواد تغییر فاز عملکرد خوبی را ارائه می دهند و به کارگیری آنها راحت تر است. پدهای حرارتی راحت هستند اما مقاومت حرارتی بالاتری دارند. برای کاربردهای با کارایی بالا، گریس حرارتی یا مواد تغییر فاز را توصیه می کنیم. تیم فنی ما می تواند در مورد بهترین مواد برای برنامه شما مشاوره دهد.
سوال 5: چگونه می توانم بفهمم که سیستم دفع حرارت من کافی است؟
پاسخ: برای تعیین اینکه آیا سیستم دفع حرارت شما مناسب است یا خیر، دمای طرف گرم را تحت بار کامل اندازه گیری کنید و آن را با هدف طراحی مقایسه کنید. اگر دمای طرف داغ بالاتر از حد انتظار باشد، دفع گرما کافی نیست. همچنین می توانید ظرفیت خنک کننده را اندازه گیری کرده و آن را با منحنی عملکرد مقایسه کنید. اگر ظرفیت کمتر از حد انتظار باشد، دمای طرف داغ احتمالا خیلی زیاد است. تیم مهندسی ما می تواند به شما در تشخیص و رفع مشکلات دفع حرارت کمک کند.
دفع موثر حرارت در قسمت داغ برای عملکرد و قابلیت اطمینان کولرهای ترموالکتریک ضروری است. طرف داغ باید ظرفیت خنک کننده به اضافه توان ورودی را رد کند که معمولاً سه برابر ظرفیت خنک کننده است. اگر دفع گرما کافی نباشد، دمای طرف داغ افزایش می‌یابد، ظرفیت خنک‌کننده کاهش می‌یابد، مصرف برق افزایش می‌یابد و عمر ماژول کاهش می‌یابد. برای خریداران و مهندسان، درک این تعادل حرارتی کلید طراحی یک سیستم خنک کننده ترموالکتریک موفق است. در Fuzhou X-Meritan Technology Co., Ltd.، کارخانه ما دارای تخصص و محصولاتی است که به شما در دستیابی به دفع موثر گرما کمک می کند. ما خنک‌کننده‌های ترموالکتریک، سینک‌های حرارتی، فن‌ها و مواد رابط حرارتی را به همراه پشتیبانی مهندسی ارائه می‌کنیم تا اطمینان حاصل کنیم که سیستم شما مطابق طراحی عمل می‌کند.
چه در حال طراحی یک خنک کننده نوشیدنی، یک دستگاه پزشکی، یک ماژول لیزری یا یک محفظه الکترونیکی باشید، از شما دعوت می کنیم تا برای بحث در مورد نیازهای خود با ما تماس بگیرید. ما می توانیم نمونه ها، محاسبات حرارتی و راه حل های سفارشی را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری ما را به شریکی قابل اعتماد برای مشاغل در سراسر جهان تبدیل کرده است.
امروز با Fuzhou X-Meritan Technology Co., Ltd. تماس بگیریدبرای بحث در مورد نیازهای کولر ترموالکتریک خود و کشف اینکه چگونه راه حل های حرارتی ما می توانند عملکرد خنک کننده شما را بهبود بخشند.
