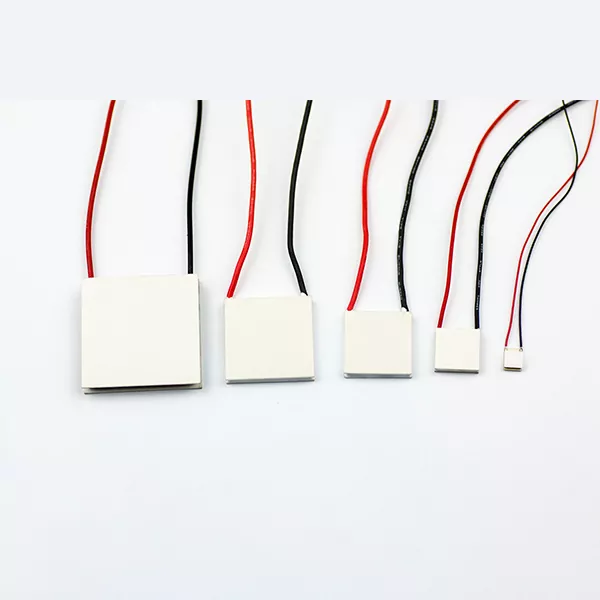

کولرهای جنرال TE با اتصال سریال یا موازی برای کاربردهای خاص

برای کاربردها در ارتباطات فیبر نوری، تجهیزات پزشکی، الکترونیک خودرو، ابزارآلات آزمایشگاهی و سایر سیستم‌های دقیق، انتخاب پیکربندی TEC می‌تواند مستقیماً بر عملکرد خنک‌کننده و راندمان کلی سیستم تأثیر بگذارد. X-Meritan از پیکربندی‌های سری موازی سری، موازی و ترکیبی و همچنین راه‌حل‌های سفارشی‌سازی شده در مورد نقشه‌های مشتری، نمونه‌ها و شرایط کاربرد پشتیبانی می‌کند.

پیکربندی انعطاف پذیر برای مدیریت حرارتی پیچیده

یک سیستم خنک کننده ترموالکتریک همیشه راه حل یک ماژول ندارد. هنگامی که ظرفیت خنک‌کننده مورد نیاز افزایش می‌یابد یا منبع تغذیه و فضای نصب و راه‌اندازی در دسترس بیشتر می‌شود، ممکن است چندین خنک‌کننده TE با هم کار کنند.

نحوه چیدمان این کولرها به بخش مهمی از طراحی سیستم تبدیل می شود.

خنک‌کننده‌های X-Meritan جنرال TE با اتصال سریال یا موازی برای کاربردهای ویژه را می‌توان به صورت سری یا موازی پیکربندی کرد و به مهندسان اجازه می‌دهد تا با توجه به عملکرد انتقال حرارت مورد نیاز، شرایط جریان، افت فشار و ظرفیت سیستم، آرایش مناسبی را انتخاب کنند. برای برنامه های کاربردی با الزامات پیچیده تر، می توان یک پیکربندی ترکیبی را نیز در نظر گرفت.

X-Meritan به جای تلقی ماژول TEC به عنوان یک جزء مجزا، به نحوه عملکرد کولر در سیستم مدیریت حرارتی کامل می پردازد.

سری یا موازی: کدام پیکربندی مناسب تر است؟

تفاوت بین پیکربندی سری و موازی عمدتاً به نحوه کنترل جریان و توزیع بار حرارتی توسط سیستم خنک کننده مربوط می شود.

پیکربندی سری

با آرایش سری، محیط خنک کننده یکی پس از دیگری از خنک کننده های TE عبور می کند. این یک مسیر جریان نسبتاً متمرکز ایجاد می کند و می تواند سرعت جریان بالاتری را از طریق کانال های خنک کننده فراهم کند.

این پیکربندی زمانی می‌تواند مفید باشد که برنامه دارای نرخ جریان کنترل‌شده باشد و به انتقال حرارت مؤثر در یک سیستم فشرده نیاز داشته باشد. مسیر جریان پیوسته نیز توزیع جریان را نسبتاً ساده می کند.

مبادله افت فشار است. با اتصال کولرهای بیشتر به ترتیب، مقاومت جریان کل افزایش می یابد. برای سیستم هایی که به سرعت جریان بالا نیاز دارند، این ممکن است منجر به نیازهای پمپاژ بیشتر و مصرف انرژی بیشتر شود.

پیکربندی موازی

در یک آرایش موازی، جریان به جای عبور متوالی از هر خنک کننده بین چند خنک کننده TE تقسیم می شود.

این امر مسیر جریان هر شاخه را کاهش می دهد و می تواند به کاهش افت فشار کلی کمک کند. هنگامی که سیستم به سرعت جریان بیشتری نیاز دارد یا زمانی که کاهش انرژی پمپاژ یک ملاحظه مهم است، پیکربندی موازی را بسیار مفید می کند.

چالش اصلی توزیع جریان است. اگر انشعاب ها به درستی طراحی نشده باشند، کولرهای مختلف ممکن است دبی متفاوتی دریافت کنند که می تواند بر ثبات عملکرد حرارتی تأثیر بگذارد.

به همین دلیل، انتخاب بین سری و موازی نباید تنها بر اساس ظرفیت خنک کننده باشد. شرایط هیدرولیک و طراحی کامل سیستم نیز باید در نظر گرفته شود.

مقایسه کولر سری در مقابل TE موازی

برنامه های کاربردی

در تجهیزات ارتباطی فیبر نوری، خنک‌کننده‌های جنرال TE ما با اتصال سریال یا موازی برای کاربردهای ویژه، می‌توانند در جایی که پایداری دما برای اجزای نوری و دستگاه‌های مرتبط با لیزر مهم است، استفاده شوند. در این سیستم ها، ابعاد فشرده و کنترل حرارتی دقیق اغلب مهمتر از ظرفیت تبرید معمولی است.

برای تجهیزات پزشکی و صنعتی، خنک کننده TEC می تواند کنترل دمای موضعی را برای اجزای حساس به دما و ابزار دقیق فراهم کند. توانایی سفارشی کردن پیکربندی به ویژه زمانی مفید است که فضای نصب در دسترس محدود باشد.

همین اصل در مورد لوازم الکترونیکی خودرو و تجهیزات مرتبط با LiDAR نیز صدق می کند، جایی که قطعات الکترونیکی و نوری ممکن است به دمای عملیاتی پایدار در یک سیستم فشرده نیاز داشته باشند. برای تجهیزات آزمایشگاهی و تحقیقاتی، فناوری TEC رویکرد عملی دیگری را برای مدیریت دمای کنترل شده و موضعی ارائه می دهد.

راه حل های سفارشی سری-موازی TEC

برخی از سیستم های مدیریت حرارتی را نمی توان با یک ماژول استاندارد TEC به درستی مورد بررسی قرار داد.

X-Meritan می‌تواند از نقشه‌های مشتری، نمونه‌ها یا مشخصات برنامه‌ها برای ارزیابی پیکربندی خنک‌کننده TE مورد نیاز کار کند. بسته به پروژه، راه حل ممکن است از آرایش سری، آرایش موازی یا ترکیبی از هر دو استفاده کند.

در مرحله توسعه، عواملی مانند ظرفیت خنک کننده، شرایط عملیاتی، ابعاد ماژول، الزامات جریان و محدودیت های نصب را می توان با هم در نظر گرفت. پس از تایید پیکربندی، می توان نمونه هایی را برای ارزیابی مشتری قبل از حرکت به سمت تولید حجم تولید کرد.

این رویکرد به ویژه برای پروژه‌های OEM و سازندگان تجهیزاتی که سیستم‌های مدیریت حرارتی تخصصی را توسعه می‌دهند، مناسب است.

سوالات متداول

تفاوت بین پیکربندی کولر TE سری و موازی چیست؟

یک پیکربندی سری، محیط خنک کننده را از طریق چند خنک کننده TE به صورت متوالی ارسال می کند، در حالی که یک پیکربندی موازی جریان را بین خنک کننده های مختلف تقسیم می کند. ترتیبات سری می توانند مسیر جریان متمرکزتری را فراهم کنند اما ممکن است افت فشار بیشتری ایجاد کنند. آرایش های موازی عموماً مقاومت جریان را کاهش می دهند اما به تعادل جریان مناسب نیاز دارند.

چه زمانی باید از پیکربندی ترکیبی سری موازی استفاده کنم؟

هنگامی که سیستم باید عملکرد انتقال حرارت، سرعت جریان و افت فشار را متعادل کند، می‌توان یک پیکربندی ترکیبی در نظر گرفت. با ترکیب بخش های موازی و سری، سیستم خنک کننده کلی را می توان با شرایط پیچیده عملیاتی با دقت بیشتری تطبیق داد.

آیا X-Meritan می تواند کولرهای TE را بر اساس نقشه ها یا نمونه ها سفارشی کند؟

بله. X-Meritan می‌تواند پیکربندی‌های خنک‌کننده TE را بر اساس نقشه‌های مشتری، نمونه‌ها و الزامات برنامه، از جمله پروژه‌هایی که به ابعاد خاص یا ترتیبات موازی سری نیاز دارند، توسعه دهد.

چه اطلاعاتی برای انتخاب پیکربندی TEC مورد نیاز است؟

نیازهای خنک کننده، دمای عملیاتی، اختلاف دمای مورد نیاز، ولتاژ، جریان، شرایط جریان، فضای نصب و شرایط اتلاف گرما نقطه شروع مفیدی هستند. اطلاعات دقیق تر برنامه به X-Meritan اجازه می دهد تا پیکربندی را با دقت بیشتری ارزیابی کند.

آیا این کولرهای TE برای تجهیزات ارتباط نوری مناسب هستند؟

بله. خنک کننده ترموالکتریک برای کاربردهایی که نیاز به کنترل دمای موضعی و پایدار اجزای نوری و الکترونیکی دارند مناسب است. راه حل های X-Meritan را می توان با فضای خاص و نیازهای حرارتی سازگار کرد.
