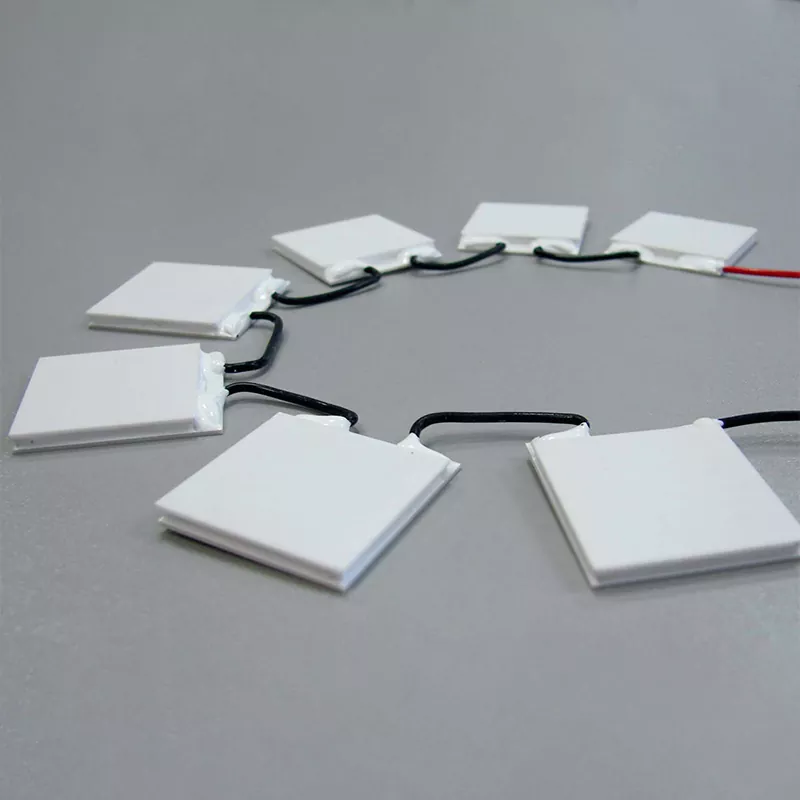

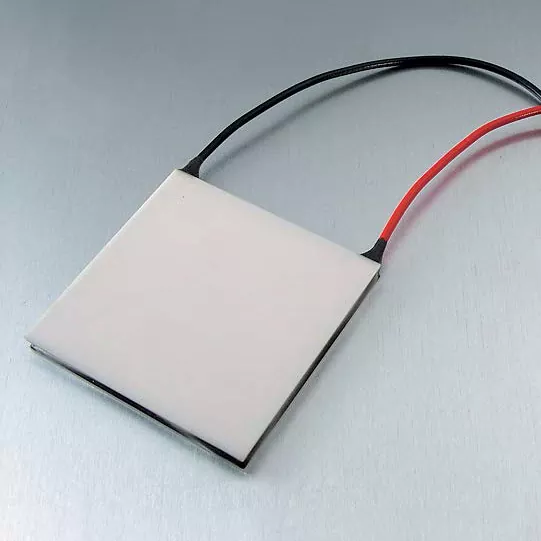

X-Meritanتولید کننده و تامین کننده مطمئن کولرهای ترموالکتریک است.این خط تولیداز اثر ترموالکتریک نیمه هادی ها برای دستیابی به کنترل دمای فعال استفاده می کند. می توان آن را در دستگاه های الکترونیکی، دستگاه های الکترونیک نوری، ابزار پزشکی و سیستم های کنترل دمای صنعتی برای خنک سازی سریع یا کنترل دقیق دما ادغام کرد.
اصل اصلی کولرهای ترموالکتریک اثر پلتیر است. هنگامی که جریان مستقیم از مداری متشکل از دو ماده نیمه هادی مختلف (نوع N و نوع P) عبور می کند، جذب و انتشار گرما در دو اتصال اتفاق می افتد.
اتصالی که در آن جریان از نیمه هادی نوع N به نیمه هادی نوع P جریان می یابد، گرما را جذب می کند و به خنک شدن می رسد.
اتصالی که در آن جریان از نیمه هادی نوع P به نیمه هادی نوع N جریان می یابد گرما را آزاد می کند.
این اثر برگشت پذیر است. به سادگی تغییر جهت جریان، اتصالات سرد و گرم را معکوس می کند. یک TEC (کولر ترموالکتریک) شامل ده ها یا حتی صدها ذره نیمه هادی N-P است که به صورت سری به هم متصل شده اند و اثر خنک کننده را افزایش می دهند. کل پشته بین دو لایه از بسترهای سرامیکی رسانای حرارتی اما عایق الکتریکی محصور شده است.
کولرهای ترموالکتریک فاقد کمپرسور، موتور یا سوپاپ هستند و مقاومت در برابر ضربه بالا، طول عمر فوق‌العاده طولانی و عملکرد بی‌صدا را ارائه می‌دهند.
صرفاً تغییر قطبیت منبع تغذیه DC امکان سوئیچ فوری بین دو انتهای سرد و گرم را فراهم می کند و عملکرد دو منظوره را ممکن می سازد.
علاوه بر این، اینرسی حرارتی کم و زمان پاسخگویی در سطح میلی‌ثانیه امکان کنترل دقیق دما با تراشه‌های کنترل دما را فراهم می‌کند و به دقت 0.1 ± یا حتی بالاتر می‌رسد.
ماژول های TEC کوچک هستند و می توانند در اشکال مختلف و فشرده طراحی شوند. این امر محدودیت های فیزیکی لوله های تبرید سنتی را شکسته و آزادی بیشتری در طراحی محصول به مهندسان می دهد.
آنها از هیچ مبرد شیمیایی مخرب لایه ازن مانند فریون در طول چرخه عمر خود استفاده نمی کنند و کاملاً با مقررات جهانی زیست محیطی مطابقت دارند.
علاوه بر این، ولتاژ پایین عملکرد آنها به آنها اجازه می دهد تا به طور مستقیم توسط پاوربانک ها یا سیستم های خودرو تغذیه شوند.
| حوزه های کاربردی | برنامه های کاربردی معمولی |
|---|---|
| ارتباط فیبر نوری | ماژول های نوری، لیزرها، فرستنده های نوری |
| تجهیزات پزشکی | تشخیص، تجزیه و تحلیل و تجهیزات آزمایشی بیولوژیکی |
| لیزر و اپتوالکترونیک | دیودهای لیزر، آشکارسازها، سنسورها |
| الکترونیک خودرو | دوربین ها، سنسورها، LiDAR |
| لوازم الکترونیکی مصرفی | کنترل دمای کوچک، تجهیزات خنک کننده قابل حمل |
| تجهیزات صنعتی | بازرسی، اتوماسیون، الکترونیک صنعتی |
| ابزارهای علمی | اپتیک، آزمایشگاه، کنترل دمای نمونه |
| ابزار دقیق | اندازه گیری، تجزیه و تحلیل، کنترل دمای سنسور |
برای یکپارچه سازی کامل سیستم حرارتی، X-Meritan نیز تامین می کندمواد ترموالکتریک, مجموعه های خنک کننده ترموالکتریک, ترمیستورهای NTCوکنترل کننده های دما.
هرگز دستگاه را بدون هیت سینک یا سیستم خنک کننده مناسب روشن نکنید. در غیر این صورت، دستگاه در عرض چند ثانیه خواهد سوخت.
در حین نصب، یک لایه نازک (0.02mm-0.1mm) از گریس حرارتی با کیفیت بالا را به طور یکنواخت روی هر دو انتهای سرد و گرم بمالید تا مقاومت حرارتی تماسی کاهش یابد.
هنگام سفت کردن پیچ ها، حتما آنها را به صورت مورب به صورت مرحله ای محکم کنید. صافی سطح نصب نباید از 0.05 میلی متر تجاوز کند و فشار اعمال شده نباید از 10 کیلوگرم بر سانتی متر مربع تجاوز کند تا از خرد شدن زیرلایه سرامیکی شکننده جلوگیری شود.
یک منبع تغذیه تنظیم شده DC با ضریب ریپل کمتر از 10٪ باید استفاده شود. یک منبع جریان ثابت یا تنظیم ولتاژ PWM توصیه می شود. از منبع تغذیه با کیفیت پایین برای استارت مستقیم با ولتاژ کامل سخت استفاده نکنید.
هنگام جابجایی بین حالت سرمایش و گرمایش، هرگز جریان معکوس را فوراً اعمال نکنید. قطبیت باید تنها پس از قطع برق و بازگشت پایانه های ماژول به دمای اتاق تغییر کند (10-15 دقیقه توصیه می شود).
آب یا مایعات دیگر نباید به داخل کولرهای ترموالکتریک وارد شود. در محیط های مرطوب یا کاربردهای برودتی، اقدامات ضد رطوبت باید انجام شود، مانند بسته بندی با عایق حرارتی، آب بندی با ترکیب گلدان، اعمال یک پوشش آبگریز، یا طراحی کانال های زهکشی.
علاوه بر این، از استفاده در محیط های حاوی گازهای خورنده خودداری کنید.
برای حفظ راندمان انتقال حرارت بهینه، توصیه می شود وضعیت گریس حرارتی را هر شش ماه یکبار بررسی کنید. در صورت بروز خشکی و ترک، آن را تمیز کرده و مجدداً استفاده کنید.
علاوه بر این، گرد و غبار هیت سینک های داغ را به طور مرتب با هوای فشرده تمیز کنید تا از تهویه مناسب اطمینان حاصل کنید.
| شرایط کاربرد | جهت توصیه شده |
|---|---|
| بار گرمایی کوچک و کم | TEC هوا خنک |
| فضای محدود | خنک کننده مایع TEC |
| کنترل مداوم دمای مایع | TEC مایع به مایع |
| بار حرارتی بالا | اتلاف گرما در انتهای داغ را بهبود بخشید و نقطه عملیاتی TEC را دوباره محاسبه کنید |
| کنترل دقیق دما | TEC + سنسور دما + کنترلر |
| نیاز به جابجایی بین گرم و سرد | محلول کنترل دما TEC دو طرفه |
ج: بله. با کنترل مدار H-bridge برای تغییر قطب مثبت و منفی برق DC ورودی، عملکردهای سمت سرد و گرم TEC را می توان به طور یکپارچه در عرض میلی ثانیه تغییر داد و بدون نیاز به سیم گرمایش اضافی، به کنترل دقیق دما دو طرفه دست یافت.
A: صافی سطح تماس: صافی سطح تماس بین هیت سینک و صفحه سرد باید بهتر از ± 0.02 میلی متر باشد.
محیط هدایت حرارتی: یک لایه نازک و یکنواخت از گریس سیلیکونی با هدایت حرارتی بالا باید به هر دو طرف اعمال شود.
فشار نصب: پیچ ها باید به صورت مورب و یکنواخت سفت شوند. محدوده فشار توصیه شده 150-300 کیلو پاسکال برای جلوگیری از نیروی ناهموار از خرد کردن دانه های داخلی است.
ج: بله. خنک‌کننده‌های ترموالکتریک X-Meritan در تمام طول عمر خود از CFC/HFC یا سایر مبردهای شیمیایی استفاده نمی‌کنند و طبیعتاً با سخت‌گیرانه‌ترین مقررات زیست‌محیطی در اروپا (RoHS/REACH) و آمریکای شمالی مطابقت دارند.
55 درصد از محصولات ما در بازار اروپا به فروش می رسد، که به خودی خود قوی ترین گواه بر این است که محصولات ما استانداردهای بالای بین المللی تست را پشت سر گذاشته اند.
نیازهای بار خنک کننده، ولتاژ، ابعاد و دمای سمت گرم خود را برای ما ارسال کنید. مهندسان ما ماژول یا مونتاژ مناسب TEC را توصیه می کنند و قیمت عمده فروشی را ارائه می دهند.
