کولرهای میکرو ترموالکتریک برای LiDAR

فرستنده لیزری داخل خنک کننده های میکرو ترموالکتریک برای LiDAR در حین کار گرما تولید می کند، در حالی که دمای اطراف می تواند به طور قابل توجهی بین محیط های کاری مختلف متفاوت باشد. اگر دمای لیزر فراتر از محدوده عملیاتی مورد نیاز خود تغییر کند، دستگاه نوری ممکن است شرایط عملیاتی مورد نیاز را حفظ نکند.

یک Micro-TEC را می توان مستقیماً روی ماژول لیزر نصب کرد تا به طور فعال گرما را از قطعه حساس به دما دور کند. بر خلاف یک هیت سینک غیرفعال، تنها به اتلاف حرارت طبیعی یا اجباری متکی نیست.

برای مجموعه های فشرده LiDAR، مقدار اصلی کاربرد کنترل دمای موضعی است. کولر را می توان بدون نیاز به کمپرسور، مدار مبرد یا اجزای مکانیکی متحرک نزدیک به منبع لیزر قرار داد.

مشخصات کلیدی

ظرفیت خنک کننده واقعی، جریان، ولتاژ، ابعاد و عملکرد حرارتی به پیکربندی انتخابی Micro-TEC و بار حرارتی جزء LiDAR بستگی دارد.

اندازه فشرده برای ماژول های LiDAR با فضای محدود

کولرهای میکرو ترموالکتریک برای LiDAR فضای داخلی محدودی دارند زیرا لیزر، آشکارساز، اجزای نوری، مدارهای الکترونیکی و ساختارهای اتلاف گرما در یک مجموعه یکپارچه شده‌اند.

Micro-TEC های ما را می توان در پیکربندی های کوچک تا چند میلی متر تولید کرد. این اجازه می دهد تا کولر به جای اشغال فضایی به عنوان یک سیستم تبرید جداگانه، نزدیک به لیزر یا سایر اجزای حساس به حرارت قرار گیرد.

برای مجموعه های LiDAR سفارشی، ابعاد محصول را می توان با توجه به فضای نصب موجود، موقعیت قطعه، ساختار نصب و رابط الکتریکی ارزیابی کرد.

مصرف برق کمتر از 1 وات

هنگامی که Micro-TEC در یک خودرو LiDAR یا سایر سیستم های الکترونیکی فشرده ادغام می شود، مصرف برق یک پارامتر طراحی مهم است.

کولرهای میکرو ترموالکتریک ما می توانند در پیکربندی های قابل اجرا با کمتر از 1 وات کار کنند. توان مورد نیاز واقعی به طراحی محصول انتخاب شده و بار حرارتی که نیاز به کنترل دارد بستگی دارد.

برای ارزیابی مهندسی، مشتریان باید دمای خنک کننده، بار گرمایی، ولتاژ موجود و ابعاد نصب را ارائه دهند تا بتوان پیکربندی Micro-TEC مناسب را انتخاب کرد.

خنک کننده حالت جامد بدون مبرد

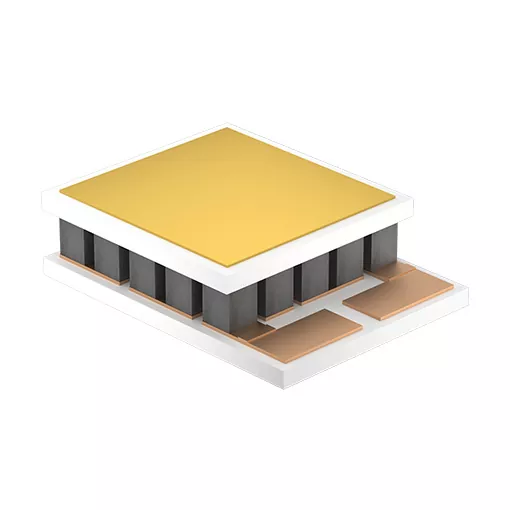

کولرهای میکرو ترموالکتریک برای LiDAR از مواد ترموالکتریک نیمه هادی بین بسترهای سرامیکی برای انتقال گرما هنگام اعمال جریان الکتریکی استفاده می کند.

جزء دارای:

● بدون کمپرسور

● بدون ماده مبرد

● بدون قطعات متحرک مکانیکی

● ساختار فشرده حالت جامد

● کنترل مستقیم الکتریکی

این ساختار برای ماژول های LiDAR مفید است که در آن جزء خنک کننده باید نزدیک به لیزر نصب شود و در یک فضای مکانیکی محدود یکپارچه شود.

پمپ حرارتی فعال برای کنترل دمای لیزری

Micro-TEC برای کنترل دمای جزء مورد نظر به جای کاهش صرفاً دمای کل محفظه LiDAR استفاده می شود.

هنگامی که نیروی الکتریکی اعمال می شود، گرما از سمت سرد به سمت گرم منتقل می شود. سمت سرد در نزدیکی لیزر یا سایر اجزای حساس به دما قرار می گیرد، در حالی که سمت گرم باید به یک مسیر اتلاف گرما موثر متصل شود.

بنابراین طراحی حرارتی باید هر دو طرف Micro-TEC را در نظر بگیرد:

مولفه هدف ← سمت سرد Micro-TEC ← سمت داغ Micro-TEC ← ساختار اتلاف حرارت LiDAR

اگر طرف داغ نتواند گرمای منتقل شده را به طور موثر حذف کند، عملکرد خنک کننده کل سیستم کاهش می یابد.

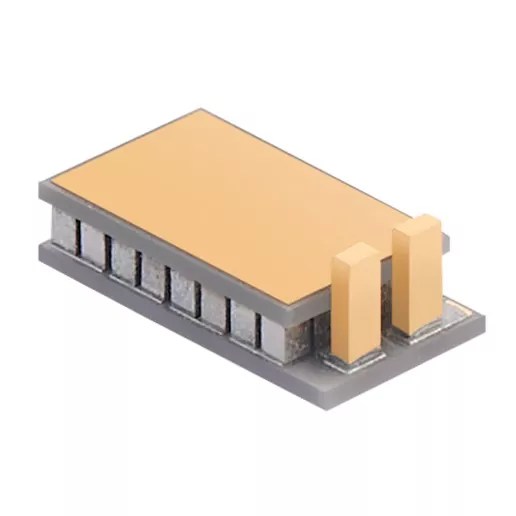

Micro-TEC با هدر برای مونتاژ LiDAR

برای طرح های LiDAR که نیاز به یک رابط مکانیکی تعریف شده دارند، می توانیم خنک کننده های ترموالکتریک میکرو را با هدر ارائه کنیم.

پیکربندی هدر را می توان با توجه به موارد زیر ارزیابی کرد:

● فضای نصب در دسترس

● ساختار نصب

● موقعیت مؤلفه

● اتصال الکتریکی

● شرایط مونتاژ

برای سازه های غیر استاندارد، مشتریان می توانند نمونه یا نقشه مهندسی موجود را ارائه دهند. ما ساختار را قبل از تولید نمونه ارزیابی می کنیم.

کولرهای میکرو ترموالکتریک سفارشی

یک Micro-TEC استاندارد ممکن است با ابعاد یا الزامات حرارتی یک ماژول LiDAR خاص مطابقت نداشته باشد. ما از محصولات سفارشی بر اساس نمونه ها یا نقشه های مشتری پشتیبانی می کنیم.

فرآیند سفارشی سازی می تواند شامل موارد زیر باشد:

ابعاد → پارامترهای الکتریکی → ساختار نصب → پیکربندی سربرگ → الزامات حرارتی

قبل از تولید انبوه، نمونه هایی برای تایید مشتری تولید می شود. این اجازه می دهد تا Micro-TEC قبل از انتشار مقدار تولید، در مقابل مجموعه واقعی LiDAR بررسی شود.

اطلاعات مورد نیاز برای انتخاب Micro-TEC

برای یک پروژه خنک کننده جدید LiDAR، مشتریان می توانند اطلاعات زیر را ارائه دهند:

اگر برخی از پارامترها هنوز در دسترس نباشند، یک نمونه Micro-TEC موجود یا نقشه مونتاژ LiDAR می تواند به عنوان نقطه شروع برای ارزیابی فنی استفاده شود.

نصب و رابط حرارتی

رابط حرارتی بین Micro-TEC و ماژول لیزر مستقیماً بر انتقال حرارت تأثیر می گذارد.

طرف سرد باید تماس کافی با قطعه مورد نظر داشته باشد و در صورت نیاز طراحی مجموعه می‌توان از یک ماده رابط حرارتی مناسب (TIM) استفاده کرد.

طرف داغ نیاز به یک مسیر اتلاف گرما موثر دارد. یک هیت سینک، محفظه یا سایر ساختارهای خنک کننده باید برای حذف گرمای منتقل شده توسط Micro-TEC طراحی شود.

Micro-TEC همچنین باید در پارامترهای الکتریکی مشخص شده خود کار کند. از حداکثر جریان IMAX نباید تجاوز کرد، زیرا جریان بیش از حد می تواند به اتصال نیمه هادی ترموالکتریک آسیب برساند.

قابلیت تولید

X-Meritan کولرهای میکرو ترموالکتریک تولید می کند و همچنین آماده سازی مواد ترموالکتریک بالادست را کنترل می کند.

قابلیت های تولید ما شامل موارد زیر است:

● آماده‌سازی مواد ترموالکتریک

● پردازش اجزای دقیق

● جوشکاری

● مونتاژ

● بسته‌بندی میکرو

● تولید Micro-TEC سفارشی

این ساختار تولیدی از پروژه هایی پشتیبانی می کند که به ابعاد Micro-TEC غیر استاندارد، سازه های نصب یا پیکربندی های الکتریکی نیاز دارند.

برای کاربردهای LiDAR سفارشی شده، محصول را می توان از سطح مواد و اجزاء توسعه داد نه اینکه به یک خنک کننده استاندارد موجود محدود شود.

فرآیند توسعه کولر میکرو ترموالکتریک

برای پروژه های خنک کننده LiDAR سفارشی، ما یک فرآیند توسعه مبتنی بر نمونه را دنبال می کنیم:

طراحی مشتری / نمونه → ارزیابی فنی → طراحی محصول → تولید نمونه → تایید نمونه → تولید انبوه

مرحله تایید نمونه اجازه می دهد تا ابعاد، ساختار نصب، اتصال الکتریکی و سازگاری مونتاژ قبل از تولید انبوه بررسی شود.

برنامه های کاربردی

کولرهای میکرو ترموالکتریک را می توان برای کنترل دما در موارد زیر استفاده کرد:

● فرستنده‌های لیزری LiDAR

● اجزای اپتوالکترونیکی حساس به دما

● ماژول‌های نوری فشرده

● مجموعه‌های LiDAR خودرو

● سایر اجزای الکترونیکی مینیاتوری که به خنک‌کننده فعال موضعی نیاز دارند

کیفیت و تجربه صادرات

X-Meritan بیش از 10 سال تجربه در خنک کننده نیمه هادی مینیاتوری دارد و محصولات Micro-TEC را برای بازارهای بین المللی ارائه می کند.

این شرکت گواهی‌های ISO و CE را دریافت کرده و محصولاتی را به اروپا، آمریکای شمالی، آمریکای جنوبی، آسیای جنوب شرقی و سایر بازارها صادر می‌کند.

تجربه فنی ما ارتباطات فیبر نوری، تجهیزات پزشکی صنعتی، الکترونیک خودروهای هوشمند، لوازم الکترونیکی مصرفی و برنامه های کاربردی تحقیقاتی را پوشش می دهد.

سوالات متداول

برای انتخاب Micro-TEC برای LiDAR به چه اطلاعاتی نیاز دارید؟

مفیدترین اطلاعات شامل بار حرارتی جزء، دمای هدف، ولتاژ موجود، حداکثر جریان، ابعاد نصب، ساختار نصب و روش اتلاف گرما در سمت گرم است. برای ارزیابی می‌توان از نقشه یا نمونه Micro-TEC موجود نیز استفاده کرد.

Micro-TEC چقدر می تواند کوچک باشد؟

X-Meritan بسته به ساختار و عملکرد مورد نیاز، می‌تواند تنظیمات Micro-TEC را تا چند میلی‌متر تولید کند. ابعاد نهایی باید طبق برنامه تایید شود.

آیا می توانید یک Micro-TEC مطابق نقشه LiDAR ما بسازید؟

بله. ما از سفارشی سازی بر اساس نقشه ها یا نمونه های مشتری پشتیبانی می کنیم. محصول قبل از تولید انبوه نمونه برداری و تایید می شود.

آیا می توانید یک Micro-TEC را با هدر تهیه کنید؟

بله. پیکربندی‌های هدر برای برنامه‌هایی که نیاز به نصب یا ساختار اتصال تعریف شده دارند در دسترس هستند. طراحی دقیق هدر طبق مونتاژ LiDAR تایید شده است.

آیا Micro-TEC می تواند زیر 1 وات کار کند؟

بله، پیکربندی های قابل اجرا می توانند با کمتر از 1 وات کار کنند. مصرف برق واقعی به طراحی Micro-TEC، شرایط عملیاتی و بار حرارتی بستگی دارد.

نگرانی اصلی نصب چیست؟

دو نکته مهم عبارتند از تماس حرارتی سمت سرد و اتلاف حرارت از سمت گرم. سمت سرد نیاز به تماس موثر با جزء هدف دارد، در حالی که سمت گرم باید مسیر کافی برای حذف گرمای منتقل شده داشته باشد.

آیا می توان از Micro-TEC به طور مداوم استفاده کرد؟

عملکرد مداوم به پیکربندی Micro-TEC انتخاب شده و شرایط عملیاتی الکتریکی و حرارتی مشخص شده آن بستگی دارد. محصول باید در محدوده ولتاژ و جریان مشخص شده کار کند و قسمت داغ باید به اندازه کافی خنک شود.

اگر جریان IMAX تجاوز کند چه اتفاقی می‌افتد؟

تجاوز از جریان IMAX مشخص شده می‌تواند باعث استرس الکتریکی و حرارتی بیش از حد شود و ممکن است به اتصال نیمه‌رسانای ترموالکتریک آسیب برساند. بنابراین Micro-TEC باید در محدوده الکتریکی مشخص شده خود کار کند.

X-Meritan کولرهای ترموالکتریک میکرو را برای LiDAR با ساختارهای کوچک، خنک‌کننده پلتیر حالت جامد، پیکربندی‌های نصب سفارشی، و توسعه مبتنی بر نمونه ارائه می‌کند.

برای یک پروژه خنک کننده جدید LiDAR، نقشه، نمونه، ابعاد نصب، بار حرارتی، دمای هدف یا مشخصات Micro-TEC موجود خود را برای ما ارسال کنید. ما می توانیم الزامات را ارزیابی کرده و Micro-TEC مربوطه را برای تایید نمونه قبل از تولید انبوه توسعه دهیم.
