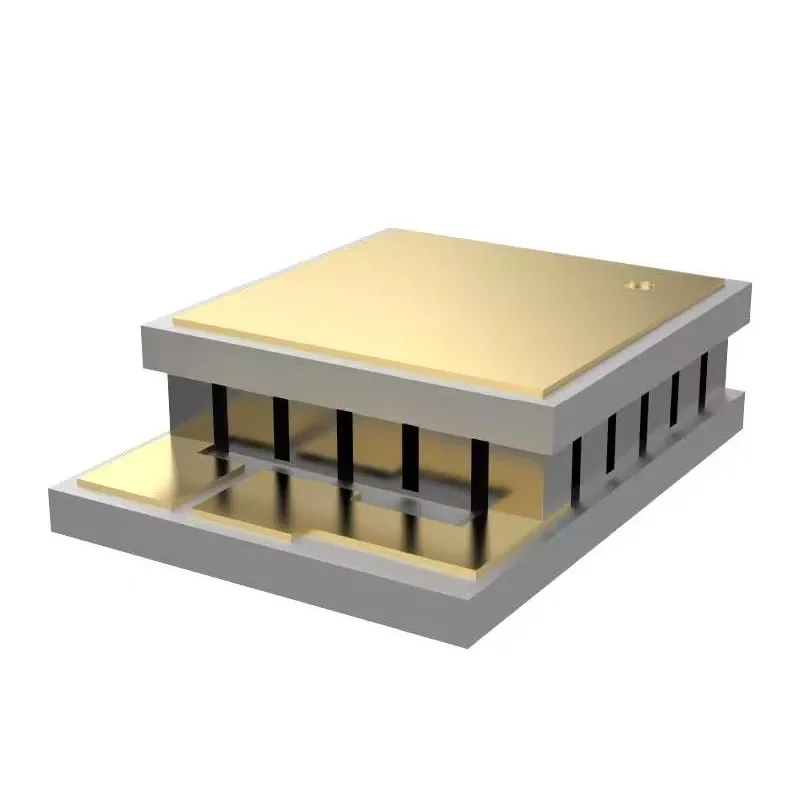

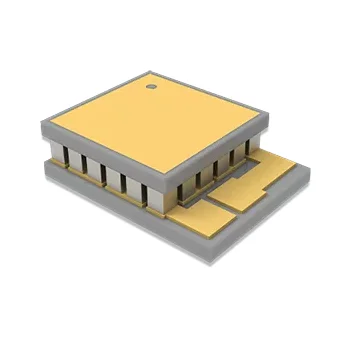

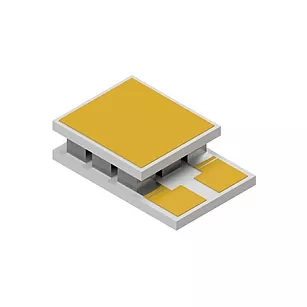

کولرهای میکرو ترموالکتریک برای اپتوالکترونیک

X-Meritan شامل قابلیت‌هایی در توسعه مواد ترموالکتریک، ساخت قطعات خنک‌کننده ترموالکتریک (TEC) و طراحی محلول حرارتی است. این خنک‌کننده‌های میکرو ترموالکتریک برای دستگاه‌های اپتوالکترونیک از اثر Peltier برای سرمایش یا گرمایش فعال استفاده می‌کنند و نیاز به کمپرسور، مبرد یا قطعات مکانیکی متحرک را از بین می‌برند. آنها برای اجزای حساس به دما مانند دیودهای لیزر، دستگاه های ارتباطی نوری، آشکارسازهای نوری، ماژول های لیدار و سایر اجزای فشرده الکترونیک نوری مناسب هستند.

ویژگی ها:

●  طراحی کوچک، مناسب برای بسته‌بندی‌های الکترونیکی نوری و دقیق با فضای محدود.

●  از کنترل دقیق دما پشتیبانی می‌کند و به کاهش تأثیر تغییر دما بر عملکرد دستگاه کمک می‌کند.

●  ساختار خنک کننده حالت جامد، بدون قطعات متحرک، تضمین عملکرد طولانی مدت پایدار و قابل اعتماد.

●  قابلیت دمای بالا: مناسب برای برنامه‌هایی که به کنترل دمای پایدار در دمای محیط بالا نیاز دارند.

●  بدون لرزش یا نویز مکانیکی: ساختار حالت جامد برای سیستم‌های نوری دقیق و تجهیزات اندازه‌گیری حساس مناسب است.

● سازگار با RoHS، تسهیل کاربرد در پروژه‌های بازار جهانی.

سناریوهای کاربردی:

●  کنترل دما برای دستگاه‌های ارتباط نوری، به‌ویژه کنترل دمای محیطی برای دیودهای لیزر، DFB، EML و TOSA/ROSA.

● تثبیت دمای فرستنده‌ها و گیرنده‌های LiDAR.

●  منابع نور و واحدهای حسگر در تجهیزات آزمایش پزشکی.

●  نیمکت‌های آزمایش نوری دقیق و سکوهای کالیبراسیون آزمایشگاهی.

●  برنامه‌های بسته‌بندی که به اندازه کوچک، لرزش کم و پاسخ سریع نیاز دارند.

مشخصات و سفارشی سازی

معیارهای انتخاب

هنگام انتخاب کولرهای میکرو ترموالکتریک برای اپتوالکترونیک، پارامترهای زیر را در نظر بگیرید:

ابعاد: بر اساس پایه دستگاه و محفظه نصب سفارشی شده است

ضخامت: باید مقاومت حرارتی، نیروی گیره و فضای مونتاژ را متعادل کند

حداکثر جریان عملیاتی: باید با منبع تغذیه درایو و استراتژی کنترل دما مطابقت داشته باشد

حداکثر اختلاف دما (Delta Tmax): به شرایط هیت سینک در انتهای داغ بستگی دارد

ظرفیت پمپ حرارتی (Qmax): تعیین می‌کند چه مقدار گرما را می‌توان حذف کرد

مقاومت و ولتاژ: روی تلفات درایو و دقت کنترل تأثیر می‌گذارد

هنگام سفارشی سازی، ما تایید خواهیم کرد:

ابعاد منبع حرارت: تراشه لیزری، بسته TO، میکروسنسور یا ماژول نوری یکپارچه.

مواد رابط: آبکاری نیکل، سازگاری با لحیم کاری، یا الزامات خاص متالیزاسیون.

محدوده دمای عملیاتی: تثبیت دمای اتاق، عملکرد در دمای پایین، یا جبران دمای بالا.

الزامات ساختاری: ساختار بسیار نازک، تراکم پمپ حرارتی بالاتر، یا سایر محدودیت‌های فضایی.

مشخصات فنی

چرا X-Meritan را انتخاب کنید؟

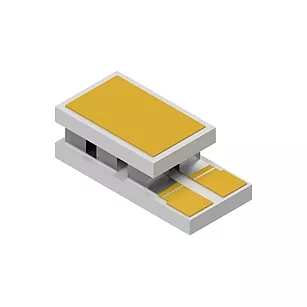

طراحی TEC مینیاتوری: میکرو TEC های کوچک به اندازه 1.5 × 1.1 میلی متر، با حداقل ضخامت 0.65 میلی متر.

چگالی پمپ حرارتی بالا: تا حدود 43 وات بر سانتی متر مربع، مناسب برای کاربردهای فشرده و با شار حرارت بالا.

تخصص مواد ترموالکتریک: توسعه مواد ترموالکتریک داخلی از عملکرد بهینه TEC و طراحی های خاص برنامه پشتیبانی می کند.

راه حل های سفارشی TEC: ابعاد سفارشی، ویژگی های الکتریکی، پیکربندی مواد، متالیزاسیون، و ساختارهای اتصال بر اساس الزامات برنامه.

از نمونه اولیه تا تولید: پشتیبانی از طراحی حرارتی و توسعه نمونه اولیه تا آزمایش و تولید حجم.

سوالات متداول

چرا این محصول برای دستگاه های اپتوالکترونیک بهتر از هیت سینک های استاندارد مناسب است؟

هیت سینک های استاندارد فقط خنک کننده غیرفعال می کنند، بنابراین دمای دستگاه با تغییر دمای محیط در نوسان است. از طرف دیگر خنک کننده های میکرو ترموالکتریک به طور فعال دما را کنترل می کنند و دمای عملیاتی را به محدوده هدف باز می گرداند و آنها را برای سیستم های الکترونیک نوری که به تغییر دما حساس هستند ایده آل می کند.

در پروژه های لیزر دیود چه مواردی باید در اولویت قرار گیرند؟

تمرکز نباید فقط روی صفحه خنک کننده باشد، بلکه باید روی کل مسیر حرارتی باشد: تماس منبع گرما، مواد رابط، طراحی هیت سینک و اینکه آیا جریان درایو به درستی مطابقت دارد یا خیر.

آیا X-Meritan می تواند اندازه یک خنک کننده ترموالکتریک (TEC) را سفارشی کند؟

بله. X-Meritan می تواند اندازه ها و پیکربندی های سفارشی را بر اساس نقشه های مهندسی، نمونه ها یا مشخصات برنامه ارزیابی کند. سفارشی سازی شامل ابعاد، ویژگی های الکتریکی، پیکربندی مواد P/N، ساختار اتصال و الزامات رابط است.
