خنک‌کننده‌های ترموالکتریک چند مرحله‌ای، ماژول‌های خنک‌کننده حالت جامد هستند که برای کاربردهایی که به اختلاف دمای بیشتری نسبت به خنک‌کننده‌های ترموالکتریک تک مرحله‌ای معمولی نیاز دارند، توسعه یافته‌اند. با ترکیبچند مرحله ترموالکتریکدر یک ماژول، سیستم خنک کننده می تواند به خنک سازی عمیق تری در یک ساختار فشرده دست یابد.
X-Meritanخنک‌کننده‌های ترموالکتریک چند مرحله‌ای برای آشکارسازهای مادون قرمز، تجهیزات نوری، ابزار پزشکی، سیستم‌های آزمایشگاهی و سایر کاربردهای مدیریت حرارتی دقیق را توسعه و تولید می‌کند. پیکربندی های مختلف مرحله، پارامترهای الکتریکی و ابعاد مکانیکی را می توان با توجه به دمای خنک کننده مورد نیاز، بار حرارتی و فضای نصب موجود در نظر گرفت.
برای خریدارانی که به دنبال تولید کننده یا تامین کننده کولرهای ترموالکتریک چند مرحله ای چین هستند، X-Meritan انتخاب محصول، ارتباطات فنی و راه حل های خنک کننده ترموالکتریک سفارشی را برای پروژه های توسعه و حجم مورد نیاز ارائه می دهد.
دلیل اصلی انتخاب طرح چند مرحله ای اختلاف دمای مورد نیاز است.
|
نوع خنک کننده |
اختلاف دما |
نیاز معمولی |
برنامه های کاربردی مناسب |
|
TEC تک مرحله ای |
متوسط |
کنترل دمای عمومی |
الکترونیک، سنسور، تجهیزات کوچک |
|
بالاتر |
خنک کننده عمیق تر در یک فضای فشرده |
آشکارسازهای مادون قرمز، دستگاه های نوری |
|
|
بالا |
کنترل دمای پایین بیشتر خواستار است |
ابزار علمی، تجهیزات پزشکی |
|
|
خیلی بالا |
برنامه های تخصصی خنک کننده عمیق |
سنسورهای پیشرفته، تجهیزات تحقیقاتی |
یک پیکربندی چند مرحله ای صرفاً یک TEC معمولی بزرگتر نیست. هر مرحله اضافی مقاومت حرارتی، الزامات الکتریکی و رابطه انتقال حرارت ماژول را تغییر می دهد. بنابراین پیکربندی نهایی باید بر اساس بار حرارتی واقعی و دمای هدف انتخاب شود نه تعداد مراحل به تنهایی.
برای تجهیزات دقیق، مزیت یک خنک کننده ترموالکتریک چند مرحله ای به سادگی دستیابی به دمای پایین تر نیست. این طراحی می‌تواند خنک‌سازی عمیق‌تری را در یک بسته حالت جامد جمع‌وجور فراهم کند و در مواردی که سیستم‌های تبرید معمولی خیلی بزرگ یا از نظر مکانیکی پیچیده هستند، مفید باشد.
مزایای کلیدی عبارتند از:
● دیفرانسیل دمای بالاتر — چندین مرحله می‌توانند خنک‌سازی عمیق‌تری نسبت به TECهای تک مرحله‌ای معمولی داشته باشند.
● ساختار حالت جامد فشرده — به کمپرسور، مبرد یا قطعات متحرک نیاز نیست.
● کنترل دقیق دما — خروجی خنک‌کننده را می‌توان با تنظیم ورودی الکتریکی کنترل کرد.
● لرزش کم — عدم وجود اجزای مکانیکی متحرک برای تجهیزات حساس نوری و تشخیص مفید است.
● پیکربندی انعطاف‌پذیر — شماره مرحله، ابعاد و پارامترهای الکتریکی را می‌توان برای نیازهای تجهیزات خاص تطبیق داد.
|
برنامه |
نیاز خنک کننده |
استفاده معمولی |
|
آشکارسازهای مادون قرمز |
دمای آشکارساز و نویز حرارتی را کاهش دهید |
سنسورهای IR و سیستم های تشخیص |
|
ارتباطات نوری |
کنترل حرارتی پایدار |
قطعات لیزری و نوری |
|
تجهیزات پزشکی |
مدیریت دقیق دمای پایین |
ابزارهای تشخیصی و تحلیلی |
|
ابزار آزمایشگاهی |
خنک کننده عمیق و پایدار |
تجهیزات آزمایش و تحقیق علمی |
|
CCD و سیستم های تصویربرداری |
کنترل دمای سنسور |
دوربین ها و دستگاه های تصویربرداری |
|
الکترونیک هوافضا |
مدیریت حرارتی فشرده |
سنسورها و سیستم های الکترونیکی |
انتخاب خنک کننده ترموالکتریک چند مرحله ای مناسب به چیزی بیش از تعیین دمای پایین مورد نظر نیاز دارد. ماژول خنک کننده باید همراه با سیستم کامل حرارتی ارزیابی شود.
عوامل مهم انتخاب عبارتند از:
دمای سمت سرد هدف: تعیین می‌کند که پیکربندی تک مرحله‌ای یا چند مرحله‌ای مناسب است.
بار حرارتی: ظرفیت خنک‌کننده مورد نیاز به گرمای تولید شده توسط قطعه خنک‌شده و همچنین نشت حرارت خارجی بستگی دارد.
دمای سمت داغ: دمای بالای سمت گرم، اختلاف دمای موجود را کاهش می‌دهد و اهمیت اتلاف گرما را افزایش می‌دهد.
تعداد مراحل: پیکربندی‌های دو مرحله‌ای، سه‌مرحله‌ای و چهار مرحله‌ای، تعادل‌های متفاوتی را بین اختلاف دما، ظرفیت خنک‌کننده و مصرف انرژی فراهم می‌کنند.
ابعاد ماژول: TEC باید با فضای نصب موجود مطابقت داشته باشد و با رابط حرارتی تجهیزات مطابقت داشته باشد.
برای پروژه‌های OEM، ارائه دمای مورد نظر، بار حرارتی، دمای سمت داغ و ابعاد موجود می‌تواند به X-Meritan کمک کند پیکربندی مناسب‌تری را توصیه کند.

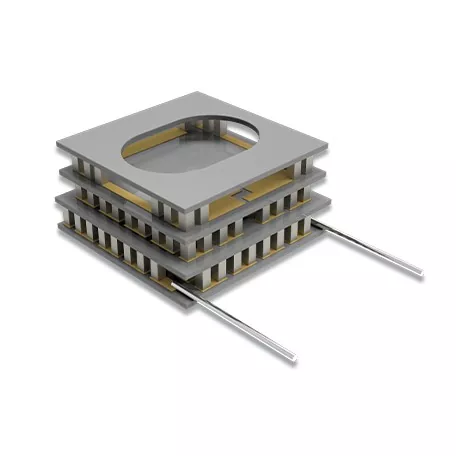

یک خنک کننده ترموالکتریک چند مرحله ای یک ماژول TEC است که از دو یا چند مرحله ترموالکتریک در کنار هم قرار گرفته اند تا اختلاف دمایی بالاتری نسبت به یک ماژول تک مرحله ای معمولی داشته باشند.
یک TEC چند مرحله ای معمولاً زمانی در نظر گرفته می شود که اختلاف دمای مورد نیاز فراتر از توانایی عملی یک ماژول تک مرحله ای باشد، به ویژه در برنامه های خنک کننده دقیق فشرده.
TEC های چند مرحله ای را می توان با تعداد مراحل مختلف بسته به کاربرد طراحی کرد. پیکربندی‌های دو مرحله‌ای و سه‌مرحله‌ای در کاربردهای خنک‌کننده سخت رایج هستند، در حالی که ساختارهای مرحله بالاتر را می‌توان برای نیازهای تخصصی توسعه داد.
بله. سفارشی سازی را می توان با توجه به ابعاد مورد نیاز، پیکربندی مرحله، ویژگی های الکتریکی و الزامات عملکرد حرارتی مورد بحث قرار داد.
دمای خنک کننده مورد نیاز، بار حرارتی، شرایط سمت گرم، ابعاد یا مدل TEC موجود را ارسال کنید. X-Meritan می تواند از این اطلاعات برای تأیید پیکربندی مناسب و ارائه یک نقل قول استفاده کند.
