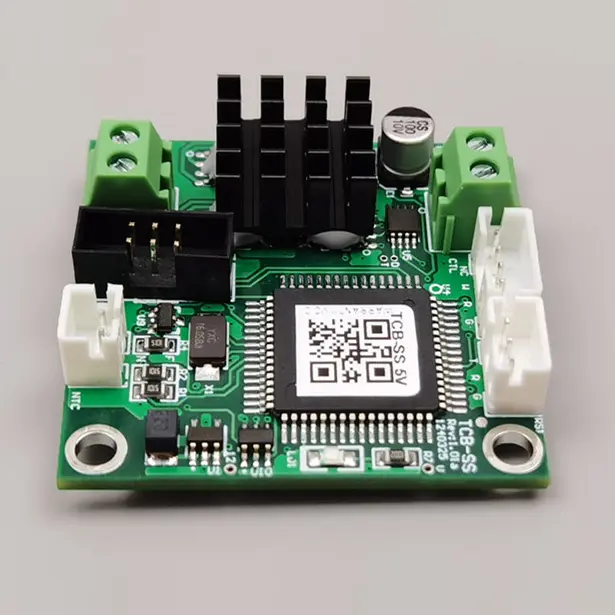

X-Meritan کنترل کننده دمای فشرده TCB-SA را برای Micro TECs عرضه می کند تا نیازهای خنک کننده سخت بسته بندی فوتونیک و میکروالکترونیک را برطرف کند. این برد که حول یک IC مدیریت اختصاصی TEC پیشرفته ساخته شده است، جریان DC را به جای پالس های متناوب ارائه می دهد و یک محیط حرارتی کاملاً بدون موج ایجاد می کند. TCB-SA که برای اتصال بومی با ترمیستورهای NTC 10 کیلو اهم طراحی شده است، دمای هدف را با دقت 0.01 درجه سانتیگراد در یک بازه کنترل وسیع از -20 ℃ تا +100 درجه سانتیگراد حفظ می کند.
کنترل‌کننده‌های سنتی PWM (مدولاسیون عرض پالس) سوئیچینگ ولتاژ تهاجمی را معرفی می‌کنند که خستگی چرخه حرارتی، نویز الکتریکی و شکستگی‌های میکرو را در عناصر TEC بسیار کوچک ایجاد می‌کند. کنترل‌کننده دمای TCB-SA برای میکرو TECها رویکرد مهندسی اساساً متفاوتی را برای محافظت از میکرو کولرهای ظریف و در عین حال قفل شدن در پایداری زیر درجه اتخاذ می‌کند:
انتقال جریان مستقیم DC پیوسته: برق تمیز و مداوم را به micro-TEC می رساند. این شیب های حرارتی را صاف می کند، نویز فرکانس بالا را در آشکارسازهای نوری حساس حذف می کند، و عمر عملیات TEC را به طور چشمگیری افزایش می دهد.
بهینه‌سازی جرم میکرو حرارتی: الگوریتم‌های PID داخلی به صراحت برای پاسخ حرارتی سریع در بارهای گرمایی کوچک تنظیم شده‌اند و از افزایش شدید دما در طول رمپ‌های نقطه تنظیم سریع جلوگیری می‌کنند.
قابلیت اطمینان درجه لیزری اثبات شده: آزمایش میدانی در فرستنده‌های نوری با چگالی بالا و دیودهای لیزر صنعتی، حفظ کالیبراسیون ثابت در طول میلیون‌ها ساعت کار.
ردپای با نمای کم: یک ضریب فرم فشرده امکان نصب مستقیم در مجاورت مجموعه‌های فرعی نوری را می‌دهد و طول سیگنال و تاخیرهای حلقه حسگر را به حداقل می‌رساند.
|
پارامتر |
مشخصات / ارزش |
|
دقت کنترل |
0.01 ℃ |
|
تنظیم دقت دما |
0.01 ℃ |
|
محدوده اندازه گیری |
-30 درجه تا +147 درجه سانتیگراد |
|
کنترل محدوده دمایی |
-20 تا +100 درجه سانتیگراد |
|
دمای تنظیم پیش فرض کارخانه |
25 ℃ (قابل تنظیم در صورت درخواست) |
|
حداکثر خروجی TEC |
4.5 ولت DC (پیش فرض) / حداکثر جریان 3.0 آمپر |
|
ورودی تامین برد |
5 ولت DC |
|
بازده خروجی |
> 90 |
|
سنسور پشتیبانی شده |
ترمیستور 10K NTC (پیش‌فرض B=3950) |
|
ابعاد فیزیکی |
60mm(L)×42mm(W)×23mm(H) |
|
ضخامت تخته / پاکسازی |
تخته 1.5 میلی متر / حداکثر فاصله پین 3 میلی متر در زیر |
• تثبیت دیود لیزری از رانش طول موج و نوسانات توان نوری در لیزرهای فیبر، لیزرهای پمپ و دیودهای لیزر حساس به گاز جلوگیری می کند.
• حسگرهای نوری با دقت بالا آرایه های فتودیود، طیف سنج ها و APD ها را برای به حداقل رساندن جریان تاریک و نویز حرارتی در محیط های نوری کم سیگنال تثبیت می کند.
• تحقیقات نیمه هادی و کوانتومی خنک‌کننده نقطه‌ای در مقیاس میکرو را در تجهیزات تست آزمایشگاهی با فضای محدود فراهم می‌کند که به دقت زیر درجه نیاز دارد.
تولید داخلی اختصاصی: نظارت مستقیم از قرار دادن قطعات SMT تا تست حرارتی نهایی، سازگاری واحد به واحد را تضمین می کند.
پشتیبانی مهندسی برنامه: تیم ما مستقیماً به مدل‌سازی حلقه حرارتی، بهینه‌سازی قرارگیری حسگر و برنامه‌نویسی نقطه تنظیم سفارشی کمک می‌کند.
معماری با راندمان بالا: بیش از 90 درصد راندمان تبدیل انرژی را ارائه می دهد و تولید حرارت داخلی برد داخل محفظه های مهر و موم شده مشتری را به حداقل می رساند.
TECهای در مقیاس میکرو دارای سطح مقطع بسیار نازکی هستند. توان PWM به سرعت نیمه هادی ها را بین سرد و گرم جفت می کند و باعث تنش عدم تطابق CTE (ضریب انبساط حرارتی) می شود که در طول زمان اتصالات را تخریب می کند. درایو DC پیوسته TCB-SA خستگی مکانیکی دوچرخه سواری را به طور کامل از بین می برد.
بله. در حالی که هدف پیش‌فرض کارخانه 25 درجه سانتیگراد است، X-Meritan می‌تواند با توجه به نیازهای بسته نوری شما، تنظیمات دمای پیش‌فرض سفارشی‌شده را در حین تولید به سیستم عامل فلاش بزند.
این برد برای ترمیستورهای استاندارد 10kΩ NTC (B-value=3950) در کارخانه کالیبره شده است، که پاسخ حرارتی سریع و حساسیت بالایی را در محدوده کنترل -20∘C تا +100∘C ارائه می‌کند.
بله. آی سی درایور تخصصی به طور بومی جهت جریان را مدیریت می کند تا هم سرمایش و هم گرمایش فعال را فراهم کند و بدون در نظر گرفتن نوسانات دمای محیط، ثبات نقطه تنظیم را در ± 0.01∘C حفظ کند.
