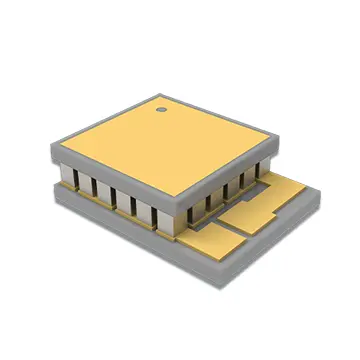

کولرهای میکرو ترموالکتریک برای آشکارسازها

خنک کننده های میکرو ترموالکتریک X-meritan برای آشکارسازها اجزای اصلی مدیریت حرارتی هستند که برای تجهیزات تشخیص با دقت بالا طراحی شده اند. ساخته شده با استفاده از مواد ترموالکتریک اکسترود شده اختصاصی و حذف ساختارهای مکانیکی موجود در سیستم های خنک کننده سنتی، محیطی پایدار و خنک کننده عمیق را برای سیستم های تشخیص دقیق مختلف فراهم می کند.

این خنک کننده ها که قادر به کار در فضاهای محدود و محیط های با دمای بالا هستند، به طور موثر چالش های صنعت مانند تداخل نویز حرارتی، دقت تصویر ناکافی و حساسیت کم را حل می کنند. آنها به طور گسترده در زمینه هایی از جمله تشخیص نوری، حسگر مادون قرمز، LiDAR و ابزار دقیق علمی استفاده می شوند، که به عنوان اجزای ضروری کنترل دما برای تجهیزات تشخیص دقیق پیشرفته عمل می کنند.

اصل عملیات اصلی

این خنک کننده های ترموالکتریک میکرو برای آشکارسازها بر اساس اثر ترموالکتریک پلتیر کلاسیک ساخته شده اند و از اصول تبادل حرارتی نیمه هادی حالت جامد برای دستیابی به کنترل دما بدون نیاز به محیط خنک کننده استفاده می کنند.

هسته دستگاه از بازوهای ترموکوپل ساخته شده از دو ماده نیمه هادی مختلف تشکیل شده است. هنگامی که جریان از محل اتصال عبور می کند، انتقال حرارت برگشت پذیر رخ می دهد که منجر به خنک شدن (جذب گرما) در یک انتها و گرم شدن (اتلاف گرما) در طرف دیگر می شود.

با تنظیم دقیق جهت و اندازه جریان، دستگاه می تواند به طور انعطاف پذیر بین حالت های سرمایش و گرمایش جابجا شود و از کنترل دقیق و ثابت دما اطمینان حاصل کند. این فرآیند شامل مبرد، قطعات متحرک مکانیکی یا سایش ناشی از ارتعاش نمی‌شود، که آن را به یک راه‌حل کنترل دمای کم تداخل ایده‌آل برای تجهیزات تشخیص دقیق تبدیل می‌کند.

ویژگی های کلیدی محصول

1. فوق کوچک سازی

این خنک‌کننده‌ها که به‌ویژه برای کاربردهای محدود فضا مانند دستگاه‌های الکترونیک نوری، LiDAR و میکرو آشکارسازها بهینه شده‌اند، از فناوری ماژول تراشه اختصاصی استفاده می‌کنند و حداقل ضخامت 0.2 میلی‌متر را به دست می‌آورند.

با بهینه سازی طرح ساختاری اجزای ترموالکتریک، دستگاه ها قابلیت پمپاژ حرارتی با راندمان بالا را در یک فضای بسیار کوچک ارائه می دهند. این از طرح های تجهیزات بسیار یکپارچه پشتیبانی می کند و کاملاً نیازهای نصب دستگاه های میکرو دقیق را برآورده می کند.

2. خنک کننده عمیق و کاهش نویز

این خنک‌کننده‌ها قادر به خنک‌سازی عمیق برای مواد حسگر هسته‌ای مانند تلورید کادمیوم جیوه (MCT) هستند، این خنک‌کننده‌ها به طور موثر تداخل نویز حرارتی را در حین کار سرکوب می‌کنند و از دست دادن سیگنال را به حداقل می‌رسانند. با استفاده از یک محیط برودتی پایدار، این سیستم به طور قابل توجهی وضوح تصویر آشکارساز و نسبت سیگنال به نویز را افزایش می دهد و در عین حال سرعت پاسخ را افزایش می دهد و در نتیجه عملکرد هسته تجهیزات تشخیص را به طور جامع بهینه می کند.

3. کنترل دقیق دمای حالت جامد

کنترل دمای ثابت با دقت فوق‌العاده بالا (±0.1 درجه سانتیگراد) را به دست می‌آورد و تضمین می‌کند که تجهیزات حساس به دما، ابزارهای ترموستاتیک فشرده و ماژول‌های تشخیص دقیق در محدوده دمای عملیاتی بهینه خود در طولانی مدت باقی می‌مانند.

از یک طرح تبادل حرارتی حالت جامد استفاده می کند که به مبرد نیاز ندارد و سایش مکانیکی و تداخل ارتعاش را حذف می کند و نیازهای دقیق برای دقت و پایداری بالا را برآورده می کند.

4. مواد اختصاصی

دارای مدیریت تولید داخلی سرتاسر - کنترل هر مرحله از سنتز مواد خام تا پردازش محصول نهایی - برای اطمینان از عملکرد ثابت و عمر طولانی در هر دسته.

سناریوهای کاربردی اصلی

1. تشخیص سطح بالا و بهینه سازی تصویر

پشتیبانی از خنک کننده عمیق برای آشکارسازهای مختلف تصویربرداری مادون قرمز و با کیفیت بالا، به طور موثر وضوح و نسبت سیگنال به نویز را افزایش می دهد. مناسب برای کاربردهای با کارایی بالا مانند تصویربرداری صنعتی، نظارت امنیتی و سنجش دقیق.

2. کنترل دمای تجهیزات دقیق

مناسب برای دستگاه های اندازه گیری برودتی، ابزار دقیق ترموستاتیک فشرده، و دستگاه های تست آزمایشگاهی. دمای کاری ثابت را برای حذف خطاهای اندازه گیری ناشی از نوسانات دما حفظ می کند و از دقت و پایداری داده ها اطمینان می دهد.

3. مدیریت حرارتی در فضاهای محدود

خنک کننده های میکرو ترموالکتریک برای آشکارسازها به طور خاص برای تشخیص نوری، LiDAR و سیستم های تشخیص تعبیه شده مینیاتوری طراحی شده اند. اندازه بسیار فشرده آنها تبادل حرارتی کارآمد را امکان پذیر می کند، چالش های صنعت در مورد اتلاف گرما و کنترل دما در تجهیزات دقیق کوچک را حل می کند و آنها را برای سیستم های یکپارچه با چگالی بالا ایده آل می کند.

4. طیف سنجی مادون قرمز موج میانی (MWIR).

مواد حسگر را به طور دقیق خنک می کند (مانند تلورید کادمیوم جیوه / MCT) تا حساسیت تشخیص و سرعت پاسخ را به میزان قابل توجهی افزایش دهد. به طور قابل اعتمادی از تحقیقات علمی و برنامه های کاربردی صنعتی، از جمله طیف سنجی MWIR و بازرسی دقیق پشتیبانی می کند.

5. سازگاری چند میدانی همه کاره

فراتر از تجهیزات تشخیص، این راه‌حل‌ها نیازهای کنترل دما را در برنامه‌های مختلف برآورده می‌کنند - از جمله قطعات الکترونیکی دقیق مصرفی، ابزارهای تحقیقاتی علمی، و تجهیزات تست زیست‌پزشکی - که تطبیق پذیری و سازگاری استثنایی را نشان می‌دهد.

درباره X-meritan

1. زنجیره تامین کاملا مستقل و قابل کنترل

X-meritan به‌عنوان یکی از معدود تولیدکنندگان داخلی که دارای زنجیره تامین خنک‌کننده ترموالکتریک کامل است، کل فرآیند تولید را در داخل اداره می‌کند - از جمله سنتز مواد ترموالکتریک، پردازش تراشه، بسته‌بندی دستگاه و توسعه راه‌حل سفارشی - با اطمینان از دقت و کنترل کیفیت از منبع.

2. قابلیت های سفارشی سازی بالغ

X-meritan سفارشی‌سازی را برای ابعاد غیر استاندارد، پارامترهای قدرت و پوشش‌های ویژه بر اساس نقشه‌ها یا نمونه‌های تجهیزات مشتری ارائه می‌دهد که نیازهای یکپارچه‌سازی خاص مدل‌های آشکارساز مختلف را برآورده می‌کند.

ما همچنین خدمات حرفه ای را برای تطبیق مقاومت حرارتی و انتخاب اجزای سطح سیستم ارائه می دهیم و به مشتریان کمک می کنیم چرخه های توسعه محصول خود را کوتاه کنند.

3. سازگاری بالا با شرایط عملیاتی

طرح های سازه ای برای محیط های صنعتی با دمای بالا و شرایط پیچیده در فضای باز بهینه شده اند. محصولات ما دارای استحکام مکانیکی بالا و مقاومت در برابر تداخل قوی هستند که عملکرد طولانی مدت و پایدار در محیط های سخت را تضمین می کند و در عین حال نیازهای برنامه های کاربردی عمرانی، صنعتی و تحقیقات علمی را برآورده می کند.

4. تضمین کیفیت و خدمات جهانی

محصولات X-meritan استانداردهای کیفیت بین المللی را برآورده می کنند و به بازارهایی از جمله اروپا، آمریکای شمالی و آسیای جنوب شرقی صادر می شوند. پایگاه مشتریان ما شامل فورچون 500 شرکت و آزمایشگاه های کلید ملی است. ما توسط یک تیم فنی حرفه ای انگلیسی زبان پشتیبانی می شویم و از ارتباطات فنی یکپارچه و پشتیبانی پس از فروش جامع اطمینان می دهیم.

گواهینامه ها و انطباق

مرکز تولید X-meritan دارای گواهینامه ISO 9001:2015 و IATF 16949 (قابل استفاده برای آشکارسازهای درجه خودرو) است. همه محصولات micro-TEC با مقررات زیست محیطی RoHS و REACH مطابقت دارند. در صورت درخواست، عملکرد حرارتی و قابلیت اطمینان را می توان در برابر استانداردهای تست MIL-STD-883 تأیید کرد.

سوالات متداول

1. عمر مفید و مورد نیاز نگهداری کولر میکرو ترموالکتریک چیست؟

این سری از خنک کننده ها فاقد قطعات مکانیکی متحرک - مانند چرخ دنده ها یا یاتاقان ها - هستند و عاری از سایش و پارگی هستند که در نتیجه عمر بسیار طولانی دارند و نیازی به تعمیر و نگهداری پیچیده معمولی ندارند. کاربران به سادگی باید استانداردهای پارامتر دستگاه را رعایت کنند و از تجاوز از حداکثر جریان عملیاتی (Imax) اجتناب کنند تا به طور موثر از مشکلاتی مانند فرسودگی دستگاه یا کاهش عملکرد جلوگیری کنند و در نتیجه عملکرد طولانی مدت و پایدار را تضمین کنند.

2. چگونه می توانم خنک کننده میکرو ترموالکتریک مناسب را برای یک آشکارساز خاص انتخاب کنم؟

انتخاب اساساً بر اساس سه پارامتر کلیدی است: اول، حداکثر ظرفیت خنک‌کننده (Qcmax) - حد توانایی خنک‌سازی زمانی که اختلاف دما بین دو طرف سرد و گرم 0 درجه سانتی‌گراد است، که حد خنک‌کننده دستگاه را تعیین می‌کند. دوم، حداکثر جریان مجاز عملیاتی (Imax) - که باید با پارامترهای سیستم منبع تغذیه مطابقت داشته باشد تا از بار اضافی جلوگیری شود. و سوم، ابعاد فیزیکی - که باید کاملاً متناسب با محدودیت های فضای نصب تجهیزات باشد. برای انتخاب دقیق، می توانید شرایط عملیاتی و پارامترهای نصب تجهیزات خود را ارائه دهید و ما یک راه حل انتخاب حرفه ای و رایگان ارائه خواهیم داد.

3. آیا خدمات سفارشی سازی و نمونه برداری برای کولرهای میکرو ترموالکتریک برای آشکارسازها را ارائه می دهید؟

ما از سفارشی‌سازی جامع و غیر استاندارد پشتیبانی می‌کنیم که امکان تولید دستگاه‌های micro-TEC با ابعاد، رتبه‌بندی قدرت و پوشش‌های خاص بر اساس نقشه‌ها یا نمونه‌های مشتری را فراهم می‌کند. ما خدمات تست نمونه را قبل از تولید انبوه ارائه می دهیم. تولید حجمی تنها پس از تایید مشتری مبنی بر مطابقت نمونه با مشخصات عملکرد آغاز می شود و از سازگاری و کیفیت محصول در طول فرآیند اطمینان حاصل می کند.

4. سیاست های تحویل محصول و گارانتی پس از فروش شما چیست؟

ما با استفاده از امکانات تولیدی در مقیاس بزرگ خود، برنامه‌های تحویل پایدار و قابل کنترل را تضمین می‌کنیم. همه محصولات قبل از خروج از کارخانه تحت چندین دور آزمایش برای دقت، پایداری و دوام محیطی قرار می گیرند و کاملاً استانداردهای سیستم کیفیت ISO را رعایت می کنند. در صورت مشکلات کیفیت غیر ناشی از کاربر، ما جبران خسارت گارانتی و اصلاح فنی را در کنار پشتیبانی فنی کامل چرخه عمر ارائه می دهیم.

5: زمان سفارشی سازی و MOQ چیست؟

برای اندازه‌ها یا پوشش‌های غیر استاندارد، ما ارزیابی مهندسی رایگان را ظرف 2 روز کاری ارائه می‌کنیم. تولید نمونه معمولاً 10 تا 15 روز کاری طول می کشد. تولید انبوه (MOQ = 100 عدد) 20 تا 25 روز کاری پس از تایید نمونه طول می کشد. هزینه های NRE (مهندسی غیر تکراری) برای سفارش های بالای 500 عدد لغو می شود.
