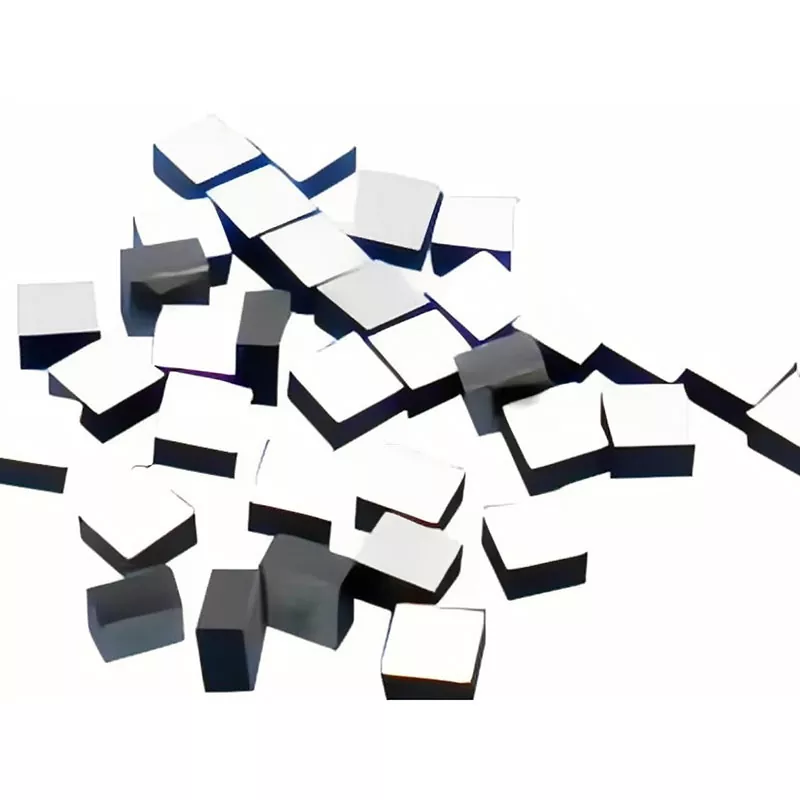

NTC Thermistor for Battery Pack

X-meritan NTC Thermistor for Battery Pack یک سنسور اندازه‌گیری دمای بسیار حساس و درجه یک خودرویی است که به طور خاص برای ماژول‌های باتری لیتیوم یون، سیستم‌های ذخیره انرژی (ESS) و معماری‌های مدیریت باتری صنعتی (BMS) طراحی شده است. این ترمیستور جمع و جور که برای جلوگیری از فرار حرارتی و بهینه سازی کارایی شارژ باتری طراحی شده است، بازخورد دمایی سریع و دقیق را مستقیماً از سطوح سلول و ماژول ارائه می دهد.

ویژگی های محصول

حساسیت به دمای بالا

ترمیستور NTC برای بسته باتری، تغییرات دما را از طریق ضریب دمای منفی مواد حسگر خود تشخیص می‌دهد. با افزایش دما، مقاومت الکتریکی کاهش می یابد و به مدار نظارت متصل اجازه می دهد تا تغییرات دمای باتری را شناسایی کند.

گزینه های مقاومت چندگانه و B-Value

سیستم های مختلف مدیریت باتری از منحنی های مقاومت-دمای متفاوتی استفاده می کنند. X-Meritan مقادیر رایج R25 مانند 10KΩ، 47KΩ و 100KΩ را به همراه مقادیر B شامل 3435K، 3950K و 4100K ارائه می دهد. مشخصات مقاومت سفارشی و B-value را می توان با توجه به منحنی R-T مورد نیاز ارائه کرد.

ساختار حسگر فشرده

عنصر حسگر را می توان در پیکربندی های مناسب برای نصب روی سلول ها و ماژول های باتری یا نزدیک آن بسته بندی کرد. ابعاد فشرده به قرار دادن سنسور دما در نزدیکی منبع حرارت نظارت شده بدون اشغال فضای قابل توجهی در مجموعه باتری کمک می کند.

پیکربندی مکانیکی انعطاف پذیر

طول سرب، پیکربندی محفظه، آرایش اتصال دهنده و سایر مشخصات مکانیکی را می توان برای ساختارهای مختلف بسته باتری سفارشی کرد. این به مجموعه حسگر اجازه می دهد تا با موقعیت نصب موجود و رابط الکتریکی مطابقت داشته باشد.

محدوده دمای عملیاتی گسترده

محدوده دمای عملیاتی مشخص شده از -40 درجه سانتیگراد تا +125 درجه سانتیگراد طیف گسترده ای از شرایط عملکرد باتری را پوشش می دهد. بسته انتخابی و پیکربندی حسگر باید با قرار گرفتن در معرض دمای واقعی برنامه مطابقت داشته باشد.

عایق برق

مقاومت عایق بین سیم سرب و محفظه بیشتر از 100MΩ است. این انزوای الکتریکی بین مدار حسگر و ساختار مکانیکی اطراف را هنگامی که سنسور به درستی نصب شده است، فراهم می کند.

پارامترهای محصول

گزینه های نصب

روش نصب حسگر بر سرعت و دقت عنصر حسگر به تغییرات دمای باتری تأثیر می گذارد.

برای نظارت بر سطح سلول، ترمیستور NTC برای بسته باتری را می‌توان مستقیماً روی سطح سلول قرار داد تا دما را در نزدیکی سلول نظارت‌شده اندازه‌گیری کند. برای نظارت در سطح ماژول، می توان آن را در مکانی نماینده در ساختار ماژول قرار داد.

ملاحظات نصب عبارتند از:

1. تماس بین عنصر حسگر و سطح نظارت شده

2. موقعیت سنسور نسبت به سلول های مولد گرما

3. مسیریابی سرب و کاهش فشار

4. عایق الکتریکی

5. مجوز نصب در دسترس

6. جهت اتصال

7. ابعاد مسکن

8. روش ثابت یا چسب

انتخاب NTC برای بسته های باتری

انتخاب ترمیستور NTC مناسب برای بسته باتری نیازمند تطبیق ویژگی‌های الکتریکی آن با مدار اندازه‌گیری دما BMS و ویژگی‌های مکانیکی آن با بسته باتری است.

مقاومت R25

مقاومت اسمی در 25 درجه سانتی گراد باید با محدوده مقاومت مورد انتظار BMS یا مدار شارژ مطابقت داشته باشد. مقادیر رایج شامل 10KΩ، 47KΩ و 100KΩ است.

B-Value

مقدار B تعیین می کند که چگونه مقاومت ترمیستور با تغییر دما تغییر می کند. مقدار B انتخاب شده باید با منحنی R-T مورد نیاز الگوریتم اندازه گیری دما مطابقت داشته باشد.

مقاومت و تحمل B-Value

تلورانس بر تفاوت بین خصوصیات ترمیستور واقعی و منحنی R-T اسمی تأثیر می گذارد. زمانی که کاربرد نیاز به اندازه گیری دمای ثابت تری بین سنسورها داشته باشد، تلرانس های سخت تری را می توان در نظر گرفت.

دمای عملیاتی

محدوده دمایی سنسور باید حداقل و حداکثر دمای مورد انتظار در محل نصب را پوشش دهد.

پاسخ حرارتی

ثابت زمان حرارتی نشان می دهد که سنسور با چه سرعتی به تغییر دمای محیط خود واکنش نشان می دهد. کاربردهایی که شامل تغییرات حرارتی سریع هستند باید جرم حسگر، روش نصب، شرایط تماس و جریان هوا را هنگام ارزیابی زمان پاسخ در نظر بگیرند.

پیکربندی مکانیکی

طول سرب، اندازه محفظه، نوع رابط و روش نصب باید با توجه به فضای بسته باتری موجود و ساختار سیم‌کشی BMS مشخص شود.

گزینه های سفارشی سازی

X-Meritan می‌تواند ترمیستور NTC را برای مجموعه بسته باتری با توجه به الزامات الکتریکی و مکانیکی سیستم باتری پیکربندی کند.

حوزه‌های سفارشی‌سازی موجود عبارتند از: مقاومت R25، B-value، تحمل مقاومت، تحمل B-value، طول سیم سرب، مشخصات سیم، ساختار بدنه، ابعاد حسگر، پیکربندی رابط، روش نصب و الزامات بسته‌بندی.

برای توسعه سفارشی، سازنده باتری می تواند محدوده دمایی مورد نیاز، مشخصات ورودی BMS، منحنی R-T، محل نصب، فضای موجود، مورد نیاز کابل و پیکربندی کانکتور را ارائه دهد.

چرا X-Meritan را انتخاب کنید؟

تطبیق کامل اجزای حرارتی

X-Meritan ماژول‌های TEC، کنترل‌کننده‌های دما، ترمیستورها و اجزای حرارتی مرتبط را ارائه می‌کند که به مشتریان کمک می‌کند محصولات سازگار را برای نیازهای مختلف کنترل دما انتخاب کنند.

پیکربندی محصول سفارشی

ما از سفارشی سازی پارامترهای الکتریکی، ابعاد، ساختارهای بسته بندی و روش های اتصال برای مطابقت با طرح های مختلف تجهیزات و شرایط نصب پشتیبانی می کنیم.

ثبات محصول پایدار

X-Meritan از طریق تولید کنترل شده و آزمایش عملکرد، ثبات پارامترهای کلیدی مانند عملکرد الکتریکی، پاسخ حرارتی و دقت سنجش را حفظ می کند.

پشتیبانی فنی برای ادغام

تیم مهندسی ما با انتخاب جزء، تطبیق پارامترها و یکپارچه‌سازی سیستم برای کاهش مشکلات توسعه در طول طراحی محصول کمک می‌کند.

پشتیبانی انعطاف پذیر از نمونه اولیه تا تولید

X-Meritan از تست نمونه، توسعه سفارشی و تولید حجم برای برآوردن مراحل مختلف پروژه و نیازهای تامین پشتیبانی می کند.

سوالات متداول

ترمیستور NTC برای بسته باتری در بسته باتری چه می کند؟

دمای باتری را با تبدیل تغییرات دما به تغییرات مقاومت اندازه گیری می کند. BMS یا مدار شارژ این مقاومت را می خواند و آن را به مقدار دما تبدیل می کند.

چه مقاومت R25 باید انتخاب شود؟

مقدار R25 باید با محدوده ورودی مقاومت و منحنی تبدیل دما BMS یا شارژر مطابقت داشته باشد. مشخصات معمول شامل 10KΩ، 47KΩ و 100KΩ است.

B-value به چه معناست؟

B-value رابطه بین مقاومت ترمیستور و دما را توصیف می کند. این یک پارامتر مهم برای تبدیل مقاومت اندازه گیری شده به دما است.

آیا می توان ترمیستور را برای یک بسته باتری خاص سفارشی کرد؟

بله. X-Meritan می تواند مقاومت، B-value، تلرانس، طول سرب، محفظه، کانکتور و سایر پیکربندی های مکانیکی را با توجه به طراحی باتری سفارشی کند.

آیا یک بسته باتری می تواند از چندین ترمیستور استفاده کند؟

بله. هنگامی که معماری باتری نیاز به نظارت بر دما در مکان های مختلف دارد، می توان چندین ترمیستور را در سلول ها یا ماژول های مختلف قرار داد. تعداد و محل قرارگیری باید توسط BMS و طراحی حرارتی تعیین شود.

محدوده دمای عملیاتی چقدر است؟

محدوده دمای عملیاتی مشخص شده 40- تا 125+ درجه سانتیگراد است. دمای مجاز واقعی نیز باید با توجه به بسته بندی انتخاب شده و پیکربندی نصب ارزیابی شود.
