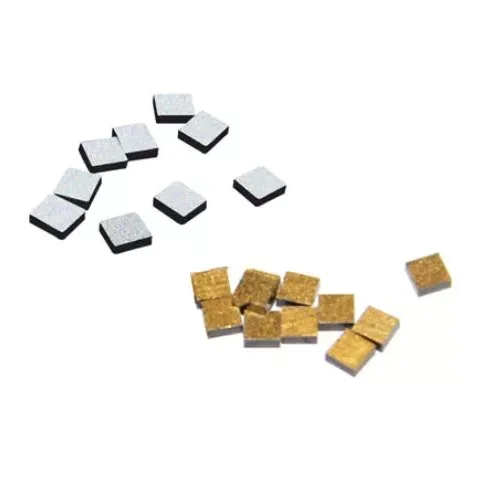

NTC دمای پایین

ترمیستورهای NTC با دمای پایین از X-Meritan برای سنجش دما در محیط‌های با دمای پایین و محیط‌های برودتی که در آن‌ها به یک پاسخ مقاومتی-دمای مشخص نیاز است، طراحی شده‌اند. عنصر حسگر از یک کامپوزیت متخلخل از اکسیدهای فلزی ساخته شده است که ضریب دمای منفی مورد نیاز برای تشخیص تغییرات دما را از طریق تغییر مقاومت فراهم می کند.

ترمیستور را می توان برای کاربردهایی از جمله تشخیص سطح مایع برودتی، پایش دمای سیم پیچ موتور، تجهیزات انرژی جدید، اتوماسیون صنعتی و سیستم های آزمایشگاهی یا پزشکی تخصصی پیکربندی کرد. ویژگی های مقاومت، ابعاد حسگر، کپسولاسیون، سیم های سربی و سایر مشخصات را می توان با نیازهای تجهیزات تطبیق داد.

اصل ضریب دمایی منفی

NTC مخفف عبارت Negative Temperature Coefficient است. ویژگی اساسی آن این است که مقاومت الکتریکی با دما برعکس تغییر می کند.

دمای پایین تر → مقاومت بالاتر

دمای بالاتر → مقاومت کمتر

هنگامی که دمای اطراف تغییر می کند، مقاومت ماده حسگر اکسید فلز متخلخل بر این اساس تغییر می کند. مدار اندازه گیری دما را با اندازه گیری این مقاومت و مقایسه آن با مشخصه مقاومت-دمای مشخص ترمیستور (R/T) تعیین می کند.

ویژگی های الکتریکی

رفتار الکتریکی ترمیستور با رابطه مقاومت و دما و تلورانس های مرتبط با پارامترهای مشخص شده تعریف می شود.

مقادیر واقعی باید از مشخصات محصول قابل اجرا یا داده های آزمایشی برای پیکربندی انتخاب شده گرفته شود. برای کاربردهای دمای پایین، ویژگی‌های الکتریکی باید در محدوده حسگر واقعی ارزیابی شود نه تنها از مقدار مقاومت ۲۵ درجه سانتی‌گراد.

تشخیص سطح مایع برودتی

ترمیستور را می توان برای تشخیص سطح مایع در محیط های برودتی مانند نیتروژن مایع و اکسیژن مایع پیکربندی کرد.

اصل تشخیص بر اساس تغییرات در شرایط حرارتی اطراف عنصر حسگر است. هنگامی که عنصر بین شرایط پوشش مایع و در معرض بخار تغییر می کند، مقاومت آن بر این اساس تغییر می کند. یک مدار اندازه گیری یا کنترل می تواند از این تغییر مقاومت برای شناسایی شرایط سطح مایع مربوطه استفاده کند.

برای این کاربرد، موقعیت سنجش، محدوده دمای هدف، مشخصه R/T، کپسولاسیون و روش نصب باید با هم در نظر گرفته شوند. پیکربندی همچنین باید بر اساس ساختار رسانه و تجهیزات واقعی ارزیابی شود، به ویژه برای کاربردهایی که شامل مایعات برودتی است.

مانیتورینگ دمای سیم پیچ موتور

ترمیستور را می توان در سیم پیچ های موتور تعبیه کرد تا تغییرات دما را در حین کار کنترل کند.

NTC که نزدیک سیم پیچ نصب می شود، سیگنال الکتریکی وابسته به دما را ارائه می دهد که می تواند به مدار حفاظتی یا کنترلی متصل شود. تغییرات در دمای سیم پیچ تغییرات مقاومت مربوطه را ایجاد می کند و به سیستم اجازه می دهد تا شرایط حرارتی غیرعادی را شناسایی کند و نظارت یا پاسخ حفاظتی مورد نیاز را آغاز کند.

کاربردهای موتور نیازمند توجه دقیق به ابعاد سنسور، الزامات عایق، ساخت سیم-سیم، ویژگی های مقاومت و موقعیت نصب است. سنسور باید در فضای سیم پیچ موجود قرار گیرد و در عین حال عایق الکتریکی و آرایش اتصال را حفظ کند.

سایر زمینه های کاربردی

ترمیستور همچنین می تواند در تجهیزاتی ادغام شود که در آن بازخورد دمای پایین برای کنترل فرآیند، حفاظت یا مدیریت حرارتی مورد نیاز است.

حوزه های قابل اجرا شامل تجهیزات انرژی جدید، سیستم های اتوماسیون صنعتی، تجهیزات آزمایشگاهی، سیستم های خنک کننده پزشکی و ماژول های خنک کننده تخصصی است. پیکربندی مناسب به دمای عملیاتی، رابط الکتریکی، شرایط نصب و ویژگی های حسگر مورد نیاز بستگی دارد.

تولید و تضمین کیفیت

X-Meritan بیش از 10 سال تجربه در مدیریت حرارتی نیمه هادی دارد، با قابلیت هایی در زمینه توسعه مواد، ساخت قطعات، مونتاژ، آزمایش و طراحی راه حل مدیریت حرارتی.

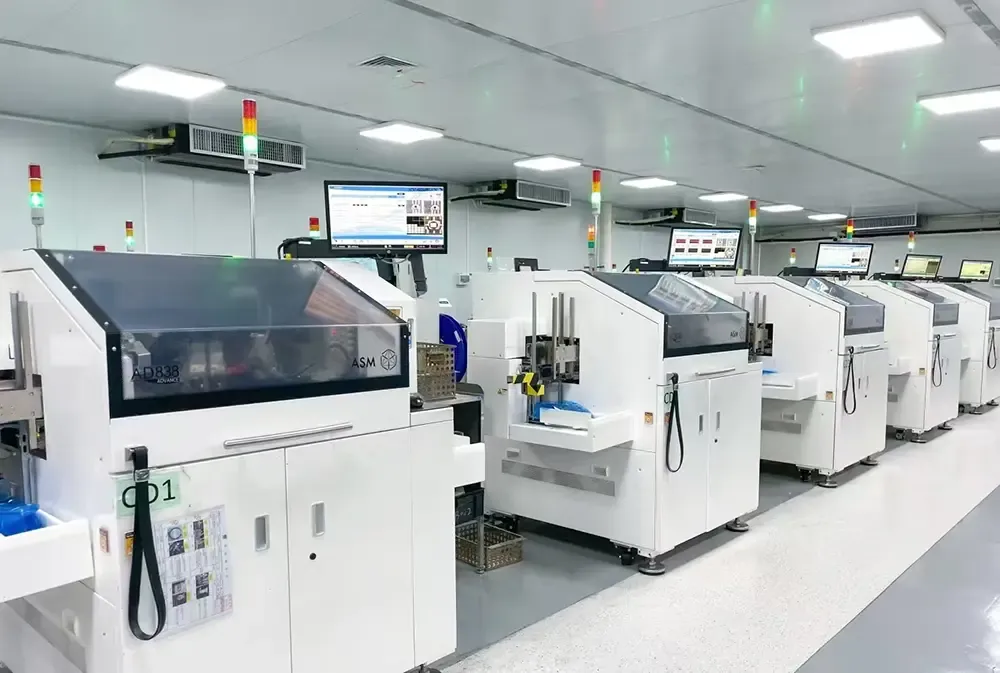

امکانات تولید و آزمایش آن از فرآیندهای لحیم کاری، جریان مجدد، توزیع، برش، آب بندی، پخت و چاپ پشتیبانی می کند. ارزیابی کیفیت ترمیستور می تواند شامل بازرسی مواد، تولید عنصر، تف جوشی، کپسوله سازی، آزمایش الکتریکی، تست R/T، بازرسی ابعادی و تایید نهایی با توجه به الزامات محصول قابل اجرا باشد.

یک توالی تولید و بازرسی معمولی عبارت است از:

آماده سازی مواد ← تولید المان ← تف جوشی ← کپسولاسیون ← تست الکتریکی ← تست R/T ← بازرسی نهایی

سیستم مدیریت کیفیت این شرکت دارای گواهینامه ISO 9001:2015 می باشد. انطباق RoHS و REACH را می توان برای محصولات و پیکربندی های قابل اجرا ارائه کرد.

هنگامی که یک پیکربندی استاندارد الزامات تجهیزات مورد نظر را برآورده نمی کند، از نقشه ها و نمونه های مشتری نیز می توان به عنوان مرجع توسعه استفاده کرد. تأیید نمونه را می توان قبل از تولید حجم تکمیل کرد تا مشخصات الکتریکی و مکانیکی مورد نیاز تأیید شود.

سوالات متداول

NTC به چه معناست؟

NTC مخفف عبارت Negative Temperature Coefficient است. ترمیستور NTC دارای مقاومتی است که با افزایش دما کاهش می یابد و با کاهش دما افزایش می یابد. این رابطه قابل پیش بینی اجازه می دهد تا جزء برای اندازه گیری دما، نظارت و حفاظت استفاده شود.

مقادیر R25 و B در NTC چه چیزی را نشان می دهند؟

R25 مقاومت اسمی است که در 25 درجه سانتیگراد اندازه گیری می شود، در حالی که مقدار B رابطه مقاومت و دما را در یک محدوده دمایی مشخص توصیف می کند. هر دو به همراه مشخصه R/T قابل اجرا هنگام ارزیابی ترمیستور استفاده می شوند.

آیا می توان از NTC برای تشخیص سطح نیتروژن مایع یا اکسیژن مایع استفاده کرد؟

یک NTC را می توان برای تشخیص سطح مایع برودتی پیکربندی کرد زمانی که ویژگی های مقاومت-دمای آن، بسته بندی، موقعیت نصب و رابط الکتریکی آن برای کاربرد مناسب باشد. پیکربندی نهایی باید در برابر دمای عملیاتی، محیط و شرایط تجهیزات مورد نیاز تأیید شود.

آیا می‌توان NTC دمای پایین را در سیم‌پیچ‌های موتور جاسازی کرد؟

بله. ترمیستور را می توان برای نظارت بر دمای سیم پیچ موتور تعبیه شده طراحی کرد که ابعاد، عایق، پیکربندی سرب، محدوده دما و مشخصات الکتریکی آن با ساختار موتور سازگار باشد.
