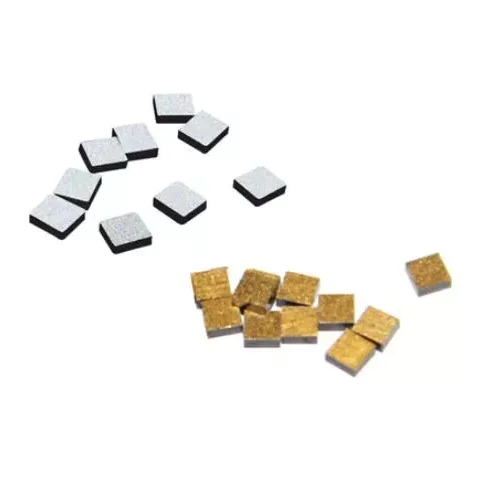

NTC بسته بندی شده با فیلم

X-Meritan اجزای فشرده سنجش دما را برای الکترونیک ایجاد می کند که به پاسخ سریع، تشخیص حرارتی پایدار و مقاومت در برابر محیطی نیاز دارد. ساختار چند لایه از اکسیدهای فلزات واسطه مانند منگنز و نیکل استفاده می کند که لایه حساس آن توسط کندوپاش مگنترون ساخته می شود.

NTC بسته بندی شده با فیلم پاسخ حرارتی معمولی را در عرض 3 ثانیه ارائه می دهد، از -40 درجه سانتی گراد تا +125 درجه سانتی گراد کار می کند و دارای مقدار B 3950 K است. لایه بیرونی آن از نظر شیمیایی بی اثر در برابر اسیدها، قلیاها و حلال های آلی مقاومت می کند و آن را برای کاربردهای صنعتی، پزشکی، الکترونیک مصرفی و خودرو مناسب می کند.

مشخصات کلیدی

عملکرد

پاسخ حرارتی سریع

ظرفیت گرمایی کم تقریباً 1 J/K تأخیر حرارتی را کاهش می دهد و تثبیت دمای معمولی را در عرض 3 ثانیه امکان پذیر می کند. این برای نظارت بر باتری، ابزار پزشکی و الکترونیک قدرت که در آن تغییرات سریع دما باید شناسایی شود مفید است.

محدوده دمایی گسترده

محدوده عملیاتی -40 درجه سانتی گراد تا +125 درجه سانتی گراد از برنامه هایی که در معرض شرایط شروع سرد، دمای محیط بالا و تغییرات حرارتی مکرر قرار دارند پشتیبانی می کند.

مقاومت شیمیایی

لایه بیرونی بی اثر از ساختار حسگر در برابر اسیدها، قلیایی ها و حلال های آلی محافظت می کند. برای قرار گرفتن مداوم در معرض بخارات خورنده بسیار غلیظ، اعتبارسنجی ویژه برنامه توصیه می شود.

دقت و مقاومت

دقت دما

اطلاعات محصول موجود، مشخصات دقت جهانی مانند ±1°C یا ±0.5°C را تعریف نمی کند. دقت واقعی سیستم به تحمل مقاومت، تحمل B-value، طراحی مدار، وضوح ADC، نصب و کالیبراسیون بستگی دارد.

برای پروژه هایی که به ±1 درجه سانتیگراد یا 0.5± درجه سانتیگراد نیاز دارند، دقت هدف باید در طول RFQ مشخص شود تا X-Meritan بتواند پیکربندی مناسب را ارزیابی کند.

گزینه های مقاومت

مقدار مقاومت باید با توجه به مدار اندازه گیری و محدوده دمای هدف انتخاب شود. پیکربندی‌های متداول NTC شامل 10kΩ، 47kΩ و 100kΩ است، در حالی که مقادیر دقیق موجود و تلورانس‌ها باید برای مدل انتخابی X-Meritan تأیید شوند.

مقادیر بالا نمونه های انتخابی هستند تا مشخصات جهانی. پارامترهای نهایی باید با دیتاشیت مربوطه تایید شوند.

مقایسه سنسور

مقایسه فناوری

برای سیستم های الکترونیکی فشرده در محدوده دمایی مشخص شده، ساختار لایه نازک ترکیبی عملی از پاسخ سریع، اندازه کوچک و یکپارچه سازی مدار آسان را ارائه می دهد.

حوزه های کاربردی

تجهیزات صنعتی

NTC بسته‌بندی‌شده با فیلم می‌تواند دما را در موتورها، ترانسفورماتورها و تجهیزات منبع تغذیه کنترل کند. محدوده عملیاتی گسترده و پاسخ سریع آن از نظارت حرارتی در زمان واقعی پشتیبانی می کند.

تجهیزات پزشکی

دماسنج های دیجیتال و تجهیزات تشخیصی می توانند از ظرفیت حرارتی کم و پاسخ حرارتی سریع بهره مند شوند. برای کاربردهای پزشکی با الزامات دقیق دقیق، سیستم اندازه گیری کامل باید اعتبارسنجی شود.

لوازم الکترونیکی مصرفی

ساختار باریک برای گوشی‌های هوشمند، دستگاه‌های پوشیدنی، سیستم‌های مدیریت باتری و سایر مجموعه‌های با تراکم بالا که فضای نصب محدود است، مناسب است.

الکترونیک خودرو

این سنسور می تواند برای نظارت بر محفظه موتور و بسته باتری استفاده شود. ساختار اکسید Mn/Ni/Co برای کاربردهایی که شامل تغییرات دما و تنش حرارتی هستند طراحی شده است.

یادداشت های یکپارچه سازی

خود گرمایشی

جریان عملیاتی باید در محدوده های مشخص شده باقی بماند. جریان بیش از حد می تواند باعث خودگرم شدن و ایجاد خطا در اندازه گیری دما شود.

هندلینگ مکانیکی

در حین نصب از خم شدن شدید، فشار بیش از حد یا تنش کششی روی بدنه فیلم خودداری کنید. لایه عملکردی نازک نیاز به جابجایی کنترل شده دارد.

لحیم کاری

از پروفیل لحیم کاری استاندارد صنعتی مناسب برای کاهش شوک حرارتی به ساختار چند لایه استفاده کنید. شرایط لحیم کاری تولید باید قبل از تولید انبوه تایید شود.

الزامات RFQ

برای خرید OEM و انبوه، خریداران باید مقدار مقاومت مورد نیاز، تحمل مقاومت، مقدار B، دمای عملیاتی، دقت هدف، زمان پاسخگویی، ابعاد، روش اتصال، محیط کاربردی و مقدار تخمینی را ارائه دهند.

به عنوان مثال، یک RFQ می تواند مشخص کند: مقاومت اسمی 10kΩ یا 100kΩ، تحمل ±1٪، عملکرد -40 درجه سانتیگراد تا +125 درجه سانتیگراد، و دقت سیستم ±0.5 درجه سانتیگراد. سپس X-Meritan می تواند پیکربندی مناسب را با توجه به برنامه واقعی ارزیابی کند.

X-Meritan از الزامات سنجش دما برای تولید کنندگان الکترونیک و پروژه های OEM پشتیبانی می کند، از جمله مقاومت، تحمل، ابعاد، و الزامات عملکرد خاص.

سوالات متداول

چه مقادیر مقاومتی موجود است؟

گزینه های معمول مقاومت NTC شامل 10kΩ، 47kΩ و 100kΩ است. مقدار مقاومت موجود، تلورانس و مقدار B باید مطابق با مدل X-Meritan انتخاب شده و الزامات کاربردی تأیید شود.

آیا NTC می تواند به دقت ±1°C یا ±0.5°C دست یابد؟

دقت دمای نهایی به تحمل مقاومت، تحمل B-value، طراحی مدار، وضوح ADC، نصب و کالیبراسیون بستگی دارد. برای کاربردهایی که به دقت سیستم ± 1 درجه سانتی گراد یا 0.5 ± درجه سانتی گراد نیاز دارند، X-Meritan می تواند پیکربندی مناسب را بر اساس نیاز مشتری ارزیابی کند.

محدوده دمای عملیاتی چقدر است؟

محدوده دمای عملیاتی مشخص شده از -40 درجه سانتیگراد تا +125 درجه سانتیگراد است، که سنسور را برای بسیاری از کاربردهای صنعتی، خودرو، باتری، پزشکی و الکترونیک مصرفی مناسب می کند.

سنسور با چه سرعتی به تغییرات دما پاسخ می دهد؟

زمان پاسخ حرارتی معمولی ≤3 ثانیه است. پاسخ واقعی بسته به روش نصب، تماس حرارتی، جریان هوا و محیط اطراف می تواند متفاوت باشد.

آیا X-Meritan می‌تواند تنظیمات NTC سفارشی‌شده را ارائه دهد؟

بله. برای پروژه های OEM و انبوه، مشتریان می توانند مقدار مقاومت، تلورانس، مقدار B، محدوده دما، هدف دقت، ابعاد، روش اتصال و سایر الزامات کاربردی را برای ارزیابی پیکربندی مشخص کنند.
