ترمیستورهای NTC از مشخصه ضریب دمایی منفی استفاده می کنند، به این معنی که مقاومت آنها با تغییر دما تغییر می کند. در یک مدار حسگر، تغییر مقاومت می تواند به اطلاعات دما برای نظارت و کنترل تبدیل شود.
برای کاربردهای تراشه، انتخاب مقدار R25، B، تحمل مقاومت، ابعاد تراشه و ساختار الکترود مستقیماً بر تطبیق و مونتاژ مدار تأثیر می‌گذارد. R25 به مقاومت اسمی در 25 درجه سانتیگراد اشاره دارد، در حالی که مقدار B ویژگی مقاومت-دمای ترمیستور را توصیف می کند.
تراشه ترمیستور NTC با دقت بالا برای کاربردهایی در نظر گرفته شده است که عنصر حسگر باید نزدیک به یک جزء حساس به دما قرار گیرد و در عین حال فضای اشغال شده را کوچک نگه دارد.
مدل های زیر مشخصات محصول موجود را نشان می دهد. مقادیر و ابعاد الکتریکی باید با توجه به مشخصات مدار مورد نیاز و روش مونتاژ انتخاب شوند.
|
مدل |
R25 (kΩ) |
مقدار B (K) |
ابعاد L×W×T (mm) |
توان نامی در 25 درجه سانتیگراد (mW) |
ضریب اتلاف (mW/°C) |
ثابت زمانی حرارتی (ثانیه) |
|
DT502-3950A |
5.0 |
3950 |
1.0×1.0×0.5 |
<60 |
~ 1.2 |
≤3 |
|
DT103-3435B |
10.0 |
3435 |
0.95×0.95×0.6 |
<60 |
~ 1.2 |
≤3 |
|
DT103-3470A |
10.0 |
3470 |
1.0×1.0×0.5 |
<60 |
~ 1.2 |
≤3 |
|
DT103-3950A |
10.0 |
3950 |
1.1×1.1×0.46 |
<60 |
~ 1.2 |
≤3 |
|
DT203-3743A |
20.0 |
3743 |
1.1×1.1×0.6 |
<60 |
~ 1.2 |
≤3 |
|
DT303-3950A |
30.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~ 1.2 |
≤3 |
|
DT473-4050A |
47.0 |
4050 |
0.45×0.45×0.25 |
<10 |
~ 0.2 |
≤2 |
|
DT503-3950A |
50.0 |
3950 |
1.0×1.0×0.55 |
<60 |
~ 1.2 |
≤3 |
|
DT104-3950A |
100.0 |
3950 |
0.95×0.95×0.6 |
<60 |
~ 1.2 |
≤3 |
|
DT104-3964F |
100.0 |
3964 |
0.45×0.45×0.2 |
<10 |
~ 0.2 |
≤2 |
|
DT104-4100A |
100.0 |
4100 |
0.95×0.95×0.6 |
<60 |
~ 1.2 |
≤3 |
|
پارامتر |
محدوده موجود |
|
مقاومت |
1kΩ-1000kΩ |
|
ارزش B |
3200-4500 هزار |
|
اندازه تراشه |
بسته به ساختار از 0.3 میلی متر |
|
تحمل مقاومت |
± 0.5٪، ± 1٪ |

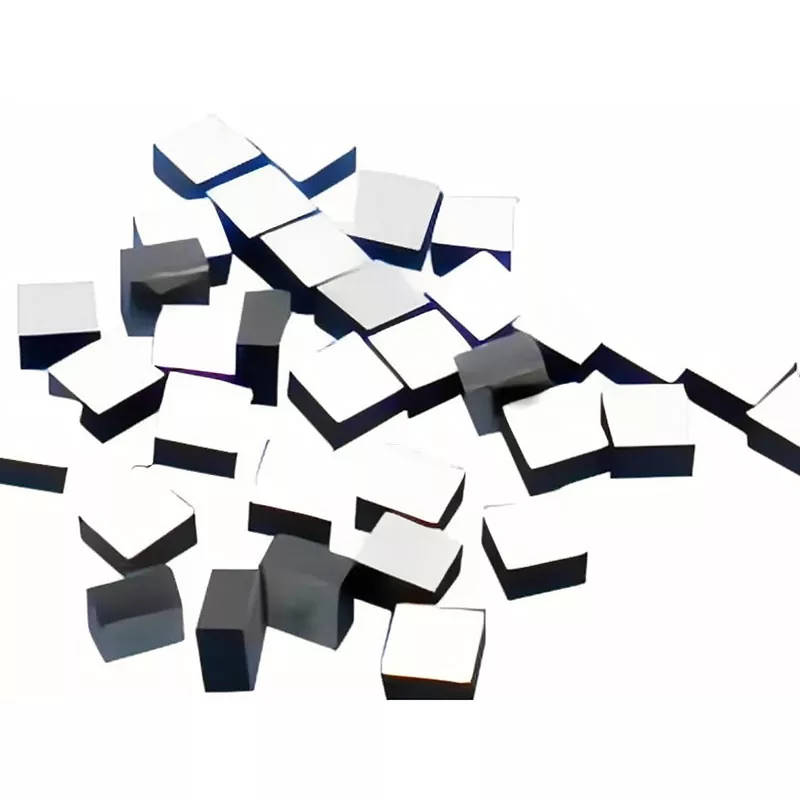

تراشه ترمیستور NTC با دقت بالا در ساختارهای فشرده برای کاربردهایی در دسترس است که سنسور دمای بسته بندی شده معمولی فضای زیادی را اشغال می کند. مدل‌های انتخابی در محدوده فعلی به اندازه 0.45 × 0.45 میلی‌متر هستند، در حالی که ابعاد تراشه سفارشی‌شده را می‌توان از نقشه‌ها یا نمونه‌های مشتری ارزیابی کرد.
ساختار تراشه کوچک برای قرار دادن عنصر حسگر در نزدیکی اجزای نوری، الکترونیکی یا سایر اجزای حساس به دما مناسب است. ابعاد نهایی باید با توجه به مشخصات الکتریکی مورد نیاز و فرآیند مونتاژ تایید شود.

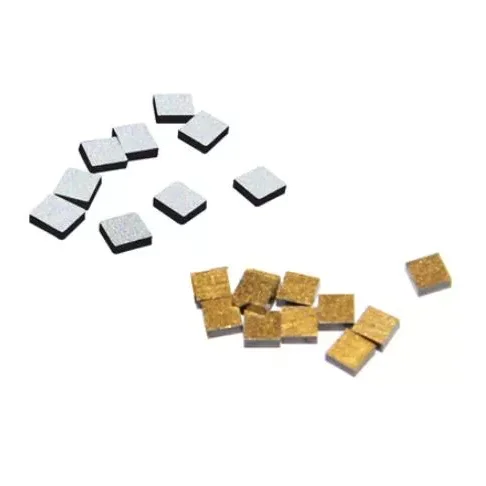

تراشه را می توان با الکترودهای روکش طلا یا نقره برای اتصال سیم عرضه کرد. بسته به پیکربندی الکترود و فرآیند مونتاژ می توان اتصال سیم طلا، آلومینیوم و نقره را پشتیبانی کرد.
این ساختار برای ماژول های هیبریدی فشرده و سایر مجموعه هایی که ترمیستور باید مستقیماً در ناحیه حسگر ادغام شود مناسب است. مواد الکترود و الزامات اتصال را می توان در طول ارزیابی نمونه تایید کرد.
ترمیستورهای NTC قابل اتصال سیمی نیز در کاربردهای فرستنده و گیرنده نوری فشرده استفاده می شوند، جایی که عنصر حسگر نزدیک به اجزای نوری حساس به دما قرار می گیرد.
مقاومت و مقدار B باید به عنوان یک ترکیب منطبق انتخاب شوند نه اینکه به عنوان پارامترهای کاملاً مستقل در نظر گرفته شوند. محدوده مقاومت موجود 1kΩ تا 1000kΩ است، در حالی که محدوده مقدار B 3200K تا 4500K است.
برای طراحی مدار، مقاومت اسمی در 25 درجه سانتیگراد، مقدار B، تلرانس و محدوده سنجش مورد نیاز باید با هم در نظر گرفته شوند. ترکیبات استاندارد در دسترس هستند و الزامات غیر استاندارد را می توان بر اساس برنامه ارزیابی کرد.
مقدار B معمولاً همراه با محدوده دمای مرجع آن، مانند B25/50 یا B25/85 مشخص می شود، بنابراین تعریف دقیق باید در مشخصات محصول قابل اجرا قبل از کالیبراسیون مدار تأیید شود. داده‌های محصول NTC تراشه تجاری از تولیدکنندگان بزرگ به طور مشابه مقادیر R25 و B را با دمای مرجع تعریف شده مشخص می‌کند.
مدل های انتخاب شده را می توان با گزینه های تحمل مقاومت ± 0.5٪ و ± 1٪ عرضه کرد. این مشخصات انحراف مجاز مقدار مقاومت اسمی را توصیف می کند و نباید به عنوان دقت اندازه گیری دمای کلی ارائه شود.
برای مدارهای حساس به دما، تحمل مقاومت، تحمل B-value، طراحی مدار، روش کالیبراسیون و شرایط عملیاتی همگی می توانند بر نتیجه اندازه گیری دمای نهایی تأثیر بگذارند. بنابراین تلرانس مورد نیاز باید با توجه به سیستم سنجش کامل انتخاب شود.
ثابت زمانی حرارتی مدل های ذکر شده بسته به ساختار و مدل تراشه، ≤2 ثانیه یا ≤3 ثانیه است. ثابت زمان حرارتی کوچکتر به طور کلی نشان می دهد که ترمیستور با شرایط اطراف خود سریعتر به تعادل حرارتی می رسد.
پاسخ واقعی در یک ماژول مونتاژ شده نیز به روش نصب، جفت حرارتی، مواد اطراف و جریان هوا بستگی دارد. به همین دلیل، مشخصات تراشه باید همراه با ساختار نصب واقعی ارزیابی شود.
تراشه ترمیستور NTC با دقت بالا را می‌توان در ماژول‌های ارتباطی نوری و فرستنده‌های نوری برای نظارت بر دما ادغام کرد. ساختار فشرده آن اجازه می دهد تا عنصر حسگر نزدیک به اجزای نوری حساس به دما بدون افزودن یک بسته سنسور خارجی معمولی قرار گیرد.
این امر به ویژه در مجموعه‌های نوری که فضای نصب در دسترس محدود است و تغییرات دما باید نزدیک به قطعه کنترل‌شده نظارت شود، بسیار مهم است. ترمیستورهای NTC قابل اتصال با سیم به طور خاص برای سنجش دما در طرح‌های فرستنده گیرنده نوری استفاده می‌شوند.
تراشه های فشرده NTC را می توان در ابزارهای پزشکی و تجهیزات آزمایشگاهی که در آن عنصر سنجش دما باید در یک منطقه نصب محدود قرار گیرد، ادغام کرد. مقادیر مختلف مقاومت، مقادیر B و گزینه های تحمل به قطعه اجازه می دهد تا با مدارهای حسگر مختلف مطابقت داده شود.
مشخصات نهایی باید با توجه به محدوده دمایی مورد نیاز، مشخصات مدار، روش نصب و الزامات تجهیزات قابل اجرا انتخاب شود.
ماژول های رادار خودرو حاوی قطعات الکترونیکی فشرده ای هستند که ممکن است در حین کار به نظارت بر دما نیاز داشته باشند. شکل کوچک تراشه NTC اجازه می دهد تا حسگر دما در مجموعه های الکترونیکی با چگالی بالا ادغام شود.
برای کاربردهای خودرو، دمای عملیاتی مورد نیاز، ویژگی‌های مقاومت، تحمل، ساختار مکانیکی و الزامات قابلیت اطمینان باید قبل از انتخاب مدل نهایی تأیید شود.
این تراشه همچنین می تواند در تجهیزات آزمایشگاهی و آزمایشی مورد استفاده قرار گیرد که در آن یک عنصر سنجش دما فشرده مورد نیاز است. مقاومت و مقدار B را می توان با توجه به مدار حسگر انتخاب کرد، در حالی که ابعاد تراشه را می توان همراه با فضای نصب موجود در نظر گرفت.
برای نمونه اولیه یا تجهیزات سفارشی، X-Meritan می تواند الزامات را بر اساس نقشه ها یا نمونه های مشتری قبل از تولید ارزیابی کند.
تراشه ترمیستور NTC با دقت بالا را می توان برای نیازهای الکتریکی سفارشی ارزیابی کرد. مقادیر مقاومت موجود 1kΩ تا 1000kΩ و مقادیر B از 3200K تا 4500K را پوشش می دهد. گزینه های تحمل مقاومت ± 0.5٪ و ± 1٪ برای مشخصات انتخاب شده در دسترس هستند.
هنگام درخواست یک مدل سفارشی، مشتریان می توانند R25، B مقدار، تحمل، شرایط عملیاتی و کاربرد هدف مورد نیاز را ارائه دهند. این پارامترها به تعیین اینکه آیا یک مدل موجود قابل استفاده است یا یک مشخصات جدید باید ارزیابی شود کمک می کند.
ابعاد تراشه را می توان با توجه به فضای نصب موجود و فرآیند مونتاژ ارزیابی کرد. مدل های موجود شامل سازه های فشرده مانند 0.45 × 0.45 × 0.20 میلی متر و 0.45 × 0.45 × 0.25 میلی متر است.
برای ابعاد غیر استاندارد، X-Meritan می‌تواند نقشه‌ها یا نمونه‌های مشتری را بررسی کند و ساختار قابل دستیابی را همراه با پارامترهای الکتریکی مورد نیاز تأیید کند.
گزینه های الکترود روکش طلا یا نقره برای نیازهای مختلف اتصال در دسترس هستند. ماده الکترود باید همراه با مواد سیم مورد نظر و فرآیند اتصال انتخاب شود.
در طول توسعه نمونه، ساختار الکترود، روش پیوند، ابعاد تراشه و ویژگی های الکتریکی را می توان قبل از تولید انبوه بررسی کرد.
X-Meritan مواد و قطعات مربوط به نیمه هادی ها را تولید می کند و پشتیبانی تولید قطعات الکترونیکی سفارشی را ارائه می دهد. تجهیزات تولید موجود شامل دستگاه‌های ارتعاشی، دستگاه‌های جوش، دستگاه‌های بسته‌بندی خودکار و تجهیزات برش دقیق است.
برای تراشه های ترمیستور NTC سفارشی، تولید را می توان از روی نمونه ها یا نقشه های مشتری ارزیابی کرد. قبل از تولید انبوه، می توان از مرحله تایید نمونه برای بررسی ابعاد، پارامترهای الکتریکی، الزامات الکترود و سازگاری مونتاژ استفاده کرد.
این فرآیند به مشتریان یک نقطه تعریف شده می دهد تا قبل از انتشار سفارش تولید بزرگتر، محصول را در برابر الزامات کاربردی خود بررسی کنند.
محدوده مقاومت موجود 1kΩ تا 1000kΩ است، با مقادیر B از 3200K تا 4500K. مدل های استاندارد شامل مقادیر مقاومت 5kΩ، 10kΩ، 20kΩ، 30kΩ، 47kΩ، 50kΩ و 100kΩ هستند.
مشخصات انتخاب شده با تحمل مقاومت 0.5 ± و 1 ± % موجود است. تلرانس مورد نیاز باید با توجه به مدار و الزامات سنجش دما انتخاب شود.
بله. گزینه های الکترود با روکش طلا یا نقره در دسترس هستند. اتصال سیم طلا، آلومینیوم و نقره را می توان با توجه به پیکربندی الکترود و فرآیند مونتاژ ارزیابی کرد.
طیف محصولات شامل مدل های جمع و جور مانند 0.45 × 0.45 × 0.20 میلی متر و 0.45 × 0.45 × 0.25 میلی متر است. ابعاد سفارشی را می توان از نقشه ها یا نمونه های مشتری با اندازه نهایی بسته به مشخصات الکتریکی و ساختاری مورد نیاز ارزیابی کرد.
بله. X-Meritan می تواند مقاومت سفارشی، مقدار B، ابعاد، تحمل و الزامات الکترود را ارزیابی کند. نقشه ها یا نمونه های مشتری می تواند به عنوان مبنایی برای ارزیابی محصول و تایید نمونه استفاده شود.
با مقاومت مورد نیاز در 25 درجه سانتیگراد، مقدار B، محدوده سنجش دما، تحمل مقاومت، فضای نصب موجود و روش اتصال شروع کنید. برای کاربردهای سفارشی، ارائه الزامات مدار، نقشه نصب یا نمونه موجود می تواند به تعیین مشخصات مناسب کمک کند.
X-Meritan یک تولید کننده مستقر در چین است که در مواد، قطعات و محصولات مدیریت حرارتی مرتبط با نیمه هادی ها تخصص دارد. قابلیت های آن شامل توسعه مواد، ساخت قطعات، تولید سفارشی و پشتیبانی برنامه می شود.
این شرکت برنامه هایی از جمله ارتباطات نوری، حسگر، تجهیزات پزشکی، الکترونیک خودرو و لوازم الکترونیکی مصرفی را ارائه می دهد. محصولات به اروپا، آمریکای شمالی، آمریکای جنوبی، آسیای جنوب شرقی و سایر بازارهای بین المللی عرضه می شود.
برای تراشه ترمیستور NTC با دقت بالا، X-Meritan از انتخاب مشخصات و ارزیابی نمونه تا تولید سفارشی پشتیبانی می‌کند. مشتریان می توانند نقشه ها، نمونه ها یا الزامات الکتریکی را برای ارزیابی فنی قبل از تولید ارائه دهند
