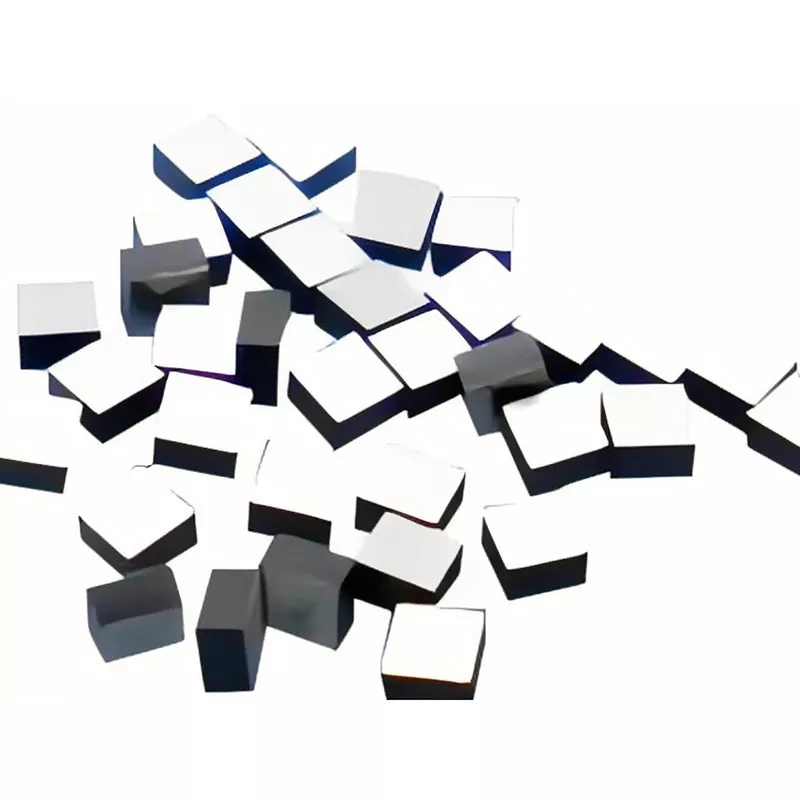

ترمیستور NTC برای ترموپیل مادون قرمز

ترمیستور NTC برای Thermopile مادون قرمز با تغییر مقاومت آن بر اساس دمای سنسور، سیگنال دمای اضافی را ارائه می‌کند. سیگنال ترموپیل و سیگنال NTC می توانند با هم پردازش شوند تا تغییرات مربوط به دما را جبران کنند. این امر NTC را به یک جزء مهم پشتیبانی در سیستم های حرارتی مادون قرمز تبدیل می کند که در آن ثبات اندازه گیری و تکرارپذیری لازم است.

چگونه کار می‌کند

رابطه کاری اساسی را می توان به صورت زیر درک کرد:

تابش مادون قرمز
↓
ترموپایل خروجی الکتریکی تولید می کند
↓
تغییرات دمای محیط یا سنسور
↓
تغییرات مقاومت NTC
↓
اطلاعات دما توسط مدار خوانده می شود
↓
جبران دما اعمال می شود
↓
اندازه گیری حرارتی پایدارتر

هنگامی که تابش مادون قرمز به ترموپیل می رسد، سنسور یک خروجی الکتریکی مربوط به اختلاف دما بین عنصر حسگر و محیط مرجع آن تولید می کند.

در عین حال، تغییرات در دمای محیط می تواند دمای پکیج ترموپایل و اجزای اطراف آن را تغییر دهد. ترمیستور NTC به این تغییر دما از طریق تغییر مقاومت مربوطه پاسخ می دهد.

مدار پردازش سیگنال از اطلاعات مقاومت NTC برای تخمین اثر مربوط به دما و اعمال جبران برای خروجی ترموپیل استفاده می کند. هدف افزایش خود سیگنال مادون قرمز نیست، بلکه کاهش تغییرات اندازه گیری مرتبط با تغییرات در محیط حرارتی سنسور است.

چرا جبران دما مهم است

ترمیستور NTC برای Thermopile مادون قرمز تحت تأثیر بیش از جسم هدف قرار می گیرد. تغییرات در دمای مجموعه سنسور نیز می تواند بر سیگنال خروجی تأثیر بگذارد.

این رابطه را می توان به صورت زیر خلاصه کرد:

مشخصات فنی

برنامه های کاربردی

دماسنج های مادون قرمز غیر تماسی

دماسنج های مادون قرمز از عناصر حسگر دماسنج برای تشخیص تشعشعات حرارتی بدون تماس مستقیم با هدف استفاده می کنند. یک NTC می تواند اطلاعات دما را برای جبران تغییرات ناشی از تغییرات در محیط حرارتی سنسور ارائه دهد.

اندازه گیری دمای پزشکی

سیستم‌های اندازه‌گیری دما مبتنی بر ترموپیل، از جمله دماسنج‌های گوش و سایر تجهیزات دمای پزشکی غیر تماسی، به خروجی سنسور پایدار تحت شرایط محیطی متغیر نیاز دارند. NTC با نظارت بر تغییرات دمای مربوطه در اطراف سنسور از فرآیند جبران پشتیبانی می کند.

تجهیزات تشخیص مادون قرمز

سیستم های تشخیص مادون قرمز می توانند تغییرات خروجی را با تغییر دمای سنسور تجربه کنند. یک NTC منطبق، مرجع دمای مورد نیاز برای تصحیح اثرات وابسته به دما در سیستم تشخیص را فراهم می کند.

HVAC و سنجش محیطی

تجهیزات تهویه مطبوع هوشمند و دستگاه های نظارت بر محیط ممکن است تحت شرایط محیطی در حال تغییر مداوم کار کنند. جبران دمای NTC می‌تواند به ماژول‌های حسگر مادون قرمز مبتنی بر ترموپیل کمک کند تا اندازه‌گیری‌های سازگارتری را حفظ کنند.

لوازم خانگی

ماژول‌های حسگر مادون قرمز فشرده در دستگاه‌های هوشمند مختلف برای تشخیص و نظارت دما استفاده می‌شوند. NTC را می توان در مجموعه ترموپیل ادغام کرد که در آن جبران دما در یک فضای نصب محدود مورد نیاز است.

ابزار تحقیق و علمی

تجهیزات اندازه گیری مادون قرمز علمی و آزمایشگاهی ممکن است به عملکرد حسگر کنترل شده و قابل تکرار نیاز داشته باشند. یک NTC مناسب می‌تواند مرجع دمای مورد نیاز برای جبران حرارت و کالیبراسیون را فراهم کند.

چرا X-Meritan را برای راه حل های Thermopile NTC انتخاب کنید؟

مزیت X-Meritan به تهیه یک ترمیستور مجزا محدود نمی شود. این شرکت در زمینه مواد ترموالکتریک، اجزای اصلی، تست و راه حل های مدیریت حرارتی کار می کند و پایه فنی گسترده تری را برای سفارشی سازی قطعات فراهم می کند.

قابلیت مواد و اجزاء

X-Meritan دارای تجربه در زمینه مواد ترموالکتریک و اجزای مدیریت حرارتی نیمه هادی است که از مشتریانی که در پروژه های مربوط به کنترل دما و سنجش کار می کنند پشتیبانی می کند.

توسعه کامپوننت سفارشی

مقاومت، مقدار B، ابعاد و تحمل را می توان با توجه به الزامات مونتاژ ترموپیل یا مدار الکترونیکی مشتری مورد بحث قرار داد.

کنترل کیفیت و تست

فرآیندهای تولید و آزمایش برای بررسی عملکرد اجزا و سازگاری دسته ای، پشتیبانی از عرضه پایدار برای تأیید نمونه اولیه و تولید بعدی استفاده می شود.

تایید نمونه قبل از تولید انبوه

مشتریان می توانند نقشه ها، نمونه ها یا الزامات فنی را ارائه دهند. X-Meritan می تواند با جزئیات فنی ارتباط برقرار کند، تأیید نمونه را ترتیب دهد و پس از تأیید به تولید انبوه ادامه دهد.

پشتیبانی ادغام فنی

برای مشتریانی که یک ماژول حرارتی جدید را توسعه می دهند، X-Meritan می تواند در انتخاب اجزا و ارتباطات فنی شرکت کند تا به مطابقت NTC با سنسور و سیستم جبران کمک کند.

سوالات متداول

عملکرد یک ترمیستور NTC برای ترموپیل مادون قرمز در یک ترموپیل مادون قرمز چیست؟

ترمیستور NTC اطلاعات دما را برای جبران تغییرات مربوط به دما در خروجی ترموپیل فراهم می کند. به طور کلی به عنوان یک مرجع دما یا جزء جبرانی به جای آشکارساز مادون قرمز اولیه استفاده می شود.

چرا یک ترموپیل مادون قرمز به جبران دما نیاز دارد؟

خروجی ترموپیل می تواند تحت تأثیر تغییرات دمای بسته سنسور و محیط اطراف قرار گیرد. بدون جبران مناسب، این تغییرات می توانند تغییرات اندازه گیری را حتی زمانی که دمای هدف بدون تغییر باقی می ماند، ایجاد کنند.

چگونه یک NTC حسگر ترموپایل را جبران می کند؟

NTC با تغییر دمای آن مقاومت را تغییر می دهد. سیستم ترموپایل این مقاومت را می خواند و از اطلاعات دمای حاصل در مدار پردازش سیگنال یا الگوریتم جبران خود برای اصلاح تغییرات خروجی مربوط به دما استفاده می کند.

چگونه می توانم مقدار مقاومت یک NTC را برای ترموپیل انتخاب کنم؟

مقاومت مورد نیاز به مدار ترموپیل، دمای مرجع، روش جبران و محدوده عملیاتی مورد انتظار بستگی دارد. NTC باید همراه با ترموپیل و طراحی پردازش سیگنال آن انتخاب شود.

آیا مقدار B بر جبران دمای ترموپیل تأثیر می گذارد؟

بله. مقدار B رابطه مقاومت و دما NTC را تعیین می کند و بنابراین بر اطلاعات دمای مورد استفاده توسط سیستم جبران تاثیر می گذارد.

آیا می توان مقاومت NTC و مقدار B را سفارشی کرد؟

بله. X-Meritan می تواند مقاومت سفارشی شده و مقادیر B را با توجه به الزامات سیستم ترموپایل مورد بحث قرار دهد.

آیا می توان ابعاد NTC ترموپایل را سفارشی کرد؟

بله. ابعاد و پیکربندی فیزیکی را می توان با توجه به محفظه ترموپیل، فضای نصب و الزامات مونتاژ ارزیابی کرد.

آیا X-Meritan می تواند NTC را بر اساس نقاشی یا نمونه توسعه دهد؟

بله. مشتریان می توانند نقشه ها، نمونه ها یا مشخصات فنی را برای ارزیابی ارائه دهند. تأیید نمونه را می توان قبل از تولید انبوه تکمیل کرد.

آیا این NTC برای دماسنج های مادون قرمز پزشکی مناسب است؟

ترمیستورهای NTC را می توان به عنوان اجزای جبران کننده دما در دماسنج های مادون قرمز مبتنی بر ترموپیل، از جمله تجهیزات اندازه گیری دمای پزشکی استفاده کرد. مقاومت ویژه، مقدار B، تحمل و پیکربندی فیزیکی باید با توجه به طراحی سنسور انتخاب شوند.
