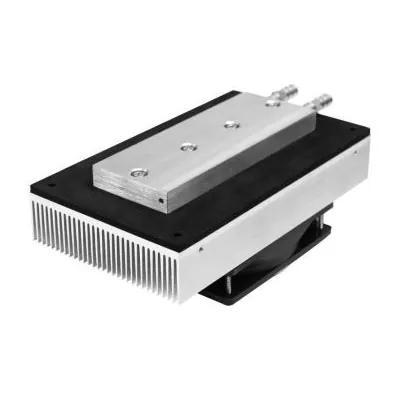

مجموعه های خنک کننده ترموالکتریک مایع به هوا

X-Meritan قطعات خنک کننده ترموالکتریک را توسعه و تولید می کند. این اجزا را می توان بر اساس سرعت جریان مایع، بار حرارتی، دمای هدف، فضای نصب در دسترس و الزامات اتلاف حرارت در سمت هوا پیکربندی کرد. ما مجموعه های خنک کننده ترموالکتریک مایع به هوا را تولید می کنیم، یک راه حل مدیریت حرارتی یکپارچه که از ماژول های ترموالکتریک برای انتقال گرما از مدار مایع به هوای اطراف استفاده می کند. این سیستم یک صفحه خنک مایع، خنک کننده ترموالکتریک، رادیاتور و فن را در یک قطعه واحد ادغام می کند و کنترل دمای فعال را برای تجهیزات خنک شونده با مایع بدون نیاز به کمپرسور یا مبرد فراهم می کند.

ویژگی های کلیدی

●انتقال حرارت مایع به هوا: گرما را از مدار مایع به هوای محیط از طریق یک ماژول خنک کننده ترموالکتریک و هیت سینک خنک شده با هوا منتقل می کند.

کنترل دمای فعال: سرمایش و گرمایش فعال را برای کاربردهایی که نیاز به دمای مایع کنترل شده دارند، فراهم می کند.

طراحی یکپارچه: ماژول TEC، صفحه سرد مایع، سینک حرارتی، فن و اجزای مرتبط را در یک مجموعه حرارتی فشرده ترکیب می کند.

بدون مبرد: از خنک کننده ترموالکتریک حالت جامد بدون کمپرسور یا مدار مبرد استفاده می کند.

فشرده و کم لرزش: بدون کمپرسور مکانیکی در TEC، این مجموعه را برای تجهیزات حساس و سیستم‌های محدود فضا مناسب می‌کند.

پیکربندی قابل تنظیم: ظرفیت خنک کننده، ابعاد، رابط های مایع، ویژگی های الکتریکی و اجزای سمت هوا را می توان با توجه به نیازهای برنامه سفارشی کرد.

مونتاژ TEC مایع به هوا چگونه کار می کند؟

مجموعه‌های خنک‌کننده ترموالکتریک مایع به هوا از اثر پلتیر برای انتقال گرما از سمت مایع به سمت هوا استفاده می‌کنند.

مسیر اصلی حرارتی عبارت است از:

●iquid → صفحه سرد → ماژول TEC → سینک حرارتی → فن → هوای محیط

هنگامی که برق DC به ماژول TEC اعمال می شود، گرما از صفحه سرد مایع جذب می شود و به هیت سینک سمت داغ منتقل می شود. سپس فن هوا را از طریق هیت سینک وارد می کند تا گرما را وارد محیط اطراف کند.

عملکرد خنک کننده به ماژول TEC، نرخ جریان مایع، رابط حرارتی، اتلاف گرما در سمت گرم، دمای محیط و شرایط عملیاتی الکتریکی بستگی دارد.

برنامه های کاربردی

تجهیزات لیزر و نوری

برای تثبیت دمای سیستم های لیزری، اجزای نوری و سایر تجهیزات الکترونیک نوری خنک شونده با مایع استفاده می شود.

تجهیزات آزمایشگاهی

مجموعه‌های خنک‌کننده ترموالکتریک مایع به هوا برای ابزارهای تحلیلی، سیستم‌های کنترل دمای آزمایشگاهی، و تجهیزات آزمایشی که به دمای مایع پایدار نیاز دارند، مناسب هستند.

تجهیزات پزشکی و تشخیصی

می تواند در تجهیزات پزشکی و تشخیصی ادغام شود که در آن کنترل دمای مایع فشرده مورد نیاز است.

الکترونیک صنعتی

مناسب برای خنک کردن حلقه های مایع در تجهیزات الکترونیکی، سیستم های کنترل، سنسورها و سایر دستگاه های صنعتی حساس به حرارت.

سیستم های باتری و انرژی

می تواند برای مدیریت حرارتی موضعی اجزای مرتبط با باتری و سایر سیستم هایی که نیاز به خنک کننده مایع دارند استفاده شود.

کنترل حرارتی دقیق

مناسب برای کاربردهایی که نیاز به دمای مایع کنترل شده بدون تبرید مبتنی بر کمپرسور دارند.

گزینه های سفارشی سازی

X-Meritan می‌تواند مجموعه‌های خنک‌کننده ترموالکتریک مایع به هوا را با توجه به الزامات حرارتی و مکانیکی خاص برنامه توسعه دهد.

سفارشی سازی می تواند شامل موارد زیر باشد:

● اندازه و پیکربندی ماژول TEC

● ظرفیت خنک‌کننده

● ابعاد صفحه سرد مایع

● پیکربندی ورودی و خروجی مایع

● الزامات لوله یا اتصالات

● نرخ جریان مایع

● ابعاد سینک حرارتی

● اندازه فن و جریان هوا

● ولتاژ و جریان کار

● حسگرهای دما

● ساختار نصب

● اتصالات الکتریکی

● ابعاد کلی مونتاژ

مشتریان می توانند الزامات حرارتی، نقشه های مهندسی، نمونه های موجود یا مشخصات تجهیزات را برای ارزیابی ارائه دهند.

چرا X-Meritan را انتخاب کنید؟

راه حل های TEC یکپارچه: ماژول های TEC، صفحات سرد مایع، سینک های حرارتی و فن ها را می توان به عنوان یک مجموعه حرارتی طراحی کرد.

تخصص مواد ترموالکتریک: توسعه مواد ترموالکتریک داخلی از تنظیمات TEC ویژه برنامه پشتیبانی می کند.

طراحی حرارتی سفارشی: ظرفیت خنک کننده، جریان مایع، ابعاد و پارامترهای الکتریکی را می توان با سیستم واقعی مطابقت داد.

نمونه اولیه تا تولید: پشتیبانی از طراحی حرارتی و توسعه نمونه اولیه تا آزمایش و تولید حجم.

مهندسی برنامه محور: طراحی به جای انتخاب ماژول TEC به طور جداگانه، مسیر حرارتی کامل را در نظر می گیرد.

سوالات متداول

مجموعه خنک کننده ترموالکتریک مایع خنک کننده چیست؟

این یک مجموعه خنک کننده یکپارچه است که از یک ماژول ترموالکتریک برای انتقال گرما از یک مدار مایع به هوای اطراف استفاده می کند. این شامل یک صفحه سرد مایع، یک ماژول خنک کننده ترموالکتریک (TEC)، یک رادیاتور هوا خنک و یک فن است.

تفاوت خنک کننده TEC با خنک کننده مایع و خنک کننده هوا چیست؟

یک مجموعه TEC خنک شده با مایع، مایع را از طریق یک صفحه سرد خنک می کند و گرما را از طریق رادیاتور به هوای اطراف پخش می کند. این پیکربندی زمانی که یک منبع گرما به مدار مایع متصل است یا زمانی که خنک کننده مایع تماس حرارتی بهتری با تجهیزات مورد نظر ایجاد می کند بسیار مفید است.

آیا این مجموعه می تواند عملکرد سرمایش و گرمایش را به طور همزمان ارائه دهد؟

بله. با معکوس کردن قطبیت ماژول TEC، جهت انتقال گرما را می توان معکوس کرد و به همان مجموعه اجازه می دهد زمانی که طراحی سیستم از کنترل دو طرفه دما پشتیبانی می کند، گرمایش یا سرمایش فعال را فراهم کند.

چه اطلاعاتی برای طراحی سفارشی مورد نیاز است؟

مفیدترین اطلاعات شامل بار حرارتی، نوع مایع، سرعت جریان مایع، دمای ورودی، دمای هدف، دمای محیط، فضای نصب در دسترس، منبع تغذیه و الزامات اتصال است. نقشه ها یا نمونه های مهندسی نیز می توانند به ما در ارزیابی ساختار مکانیکی کمک کنند.

آیا X-Meritan می تواند اتصالات مایع و رادیاتورها را سفارشی کند؟

بله. اتصالات ورودی/خروجی مایع، ابعاد صفحه سرد، پیکربندی رادیاتور، انتخاب فن، ساختار نصب و ابعاد کلی مونتاژ، همگی می‌توانند متناسب با کاربرد سفارشی شوند.
