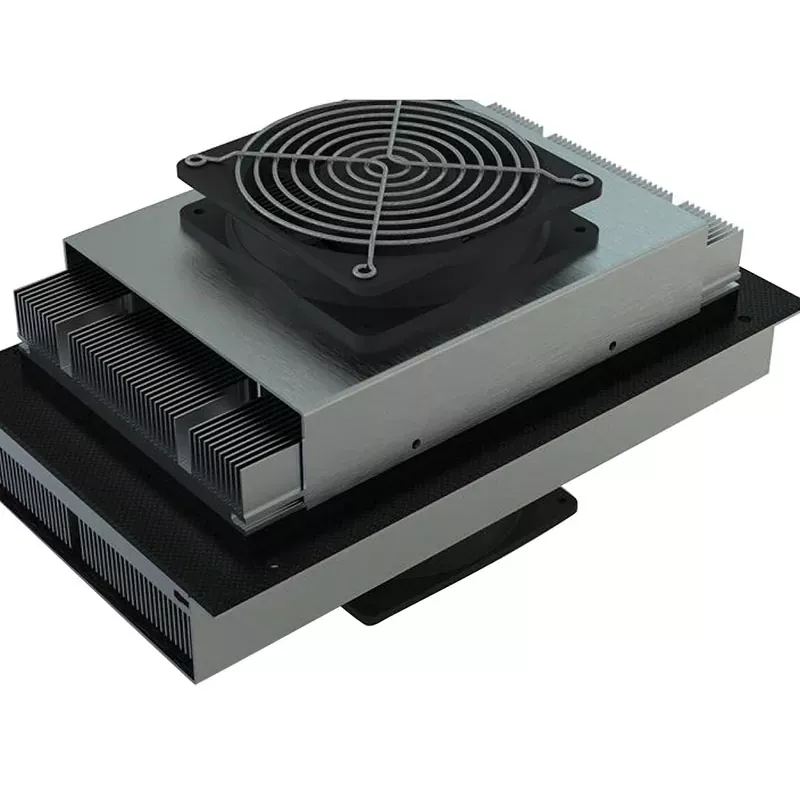

مجموعه های خنک کننده ترموالکتریک هوا به هوا X-meritan یک راه حل مدیریت حرارتی حالت جامد فشرده و یکپارچه ارائه می دهد. با حذف کمپرسورهای معمولی، خطوط مبرد و حلقه‌های گردش مایع پیچیده، این مجموعه‌ها از مبدل‌های حرارتی مستقیم سمت هوا و ماژول‌های ترموالکتریک نیمه‌رسانا با قابلیت اطمینان بالا برای تسهیل تبادل گرما مؤثر، ساده‌سازی معماری تجهیزات و جلوگیری از خطرات نشتی استفاده می‌کنند.
با استفاده از قابلیت‌های یکپارچه‌سازی عمودی X-meritan - شامل مواد خام ترموالکتریک و توسعه اجزای اصلی تا طراحی حرارتی در سطح سیستم - هر مجموعه تحت تأیید ۱۰۰٪ ماژول، تست مقاومت AC و تست استرس چرخه دما دقیق قرار می‌گیرد تا از پایداری طولانی‌مدت و قابلیت اطمینان بالا اطمینان حاصل شود.
مجموعه های خنک کننده ترموالکتریک هوا به هوا از ماژول های ترموالکتریک نیمه هادی برای ایجاد اختلاف دما از طریق ورودی برق DC استفاده می کنند. سیستم خنک کننده نیازی به کمپرسور یا مدار مبرد معمولی ندارد.
اجزای خنک کننده به جای تکیه بر واحد تبرید جداگانه، در یک مجموعه فشرده ادغام می شوند. این ساختار به کاهش فضای نصب مورد نیاز در داخل یا اطراف تجهیزات الکترونیکی، ابزار و سیستم های محصور کمک می کند.
بدون کمپرسور یا سایر مکانیسم های تبرید مکانیکی بزرگ، مجموعه حداقل ارتعاش مکانیکی را در حین کار ایجاد می کند.
ماژول ترموالکتریک می تواند با معکوس کردن جهت جریان DC بین سرمایش و گرمایش جابجا شود. بنابراین یک مجموعه مدیریت حرارتی می تواند از تنظیم دما در شرایط مختلف عملیاتی بدون افزودن عنصر گرمایش جداگانه برای کنترل درجه حرارت دو جهته پشتیبانی کند.
اثر ترموالکتریک مستقیماً به تغییرات ورودی الکتریکی پاسخ می دهد و اجازه می دهد خروجی حرارتی از طریق سیستم کنترل تنظیم شود. تنظیمات با بازخورد دما را می توان در جایی استفاده کرد که تجهیزات به شرایط دمایی کنترل شده و قابل تکرار نیاز دارند.
مجموعه‌های خنک‌کننده ترموالکتریک هوا به هوا، گرما را از طریق مبدل‌های حرارتی سمت هوا منتقل می‌کند و به حلقه گردش مایع نیاز ندارد. این امر نیاز به لوله کشی خنک کننده، پمپ ها، مخازن و اتصالات حلقه مایع مرتبط را از معماری خنک کننده حذف می کند.
مجموعه ها را می توان برای تجهیزاتی که در محدوده دمایی وسیعی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کنند پیکربندی کرد. انتخاب اجزا و پیکربندی مونتاژ را می توان با شرایط محیطی مورد انتظار و شرایط عملیاتی تجهیزات مطابقت داد.
X-Meritan می تواند مجموعه را با توجه به ظرفیت خنک کننده، ولتاژ، جریان، ابعاد، جریان هوا، دقت کنترل دما و نیازهای نصب پیکربندی کند. این اجازه می دهد تا واحد مدیریت حرارتی با محدودیت های مکانیکی و الکتریکی تجهیزات مورد نظر مطابقت داشته باشد.
|
پارامتر |
مشخصات |
|
ظرفیت خنک کننده |
10 وات تا 500 وات |
|
ولتاژ کاری |
DC 12 ولت / 24 ولت / 48 ولت |
|
جریان عملیاتی |
1A تا 10A |
|
دقت کنترل دما |
± 0.1 درجه سانتی گراد تا 1 ± درجه سانتی گراد (قابل تنظیم) |
|
محدوده دمای عملیاتی |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
|
حجم هوا (انتهای سرد) |
20 CFM تا 200 CFM |
|
سطح سر و صدا |
≤35 دسی بل (A) |
|
ابعاد (L×W×H) |
100×100×50mm تا 300×300×150mm |
|
وزن |
0.5 کیلوگرم تا 5 کیلوگرم |
برای برنامه هایی که به حلقه خنک کننده مایع نیاز ندارند، پیکربندی TEC سمت هوا می تواند یکپارچه سازی سیستم را ساده کند.
|
در نظر گرفتن |
مونتاژ TEC هوا به هوا |
خنک کننده بر پایه مایع |
|
محیط انتقال حرارت |
هوا |
مایع |
|
مدار مبرد |
لازم نیست |
بستگی به معماری سیستم دارد |
|
لوله کشی مایع |
لازم نیست |
مورد نیاز |
|
نگرانی نشتی |
بدون مدار مایع |
باید در نظر گرفته شود |
|
نصب و راه اندازی |
ادغام مستقیم هوا |
به اجزای حلقه مایع اضافی نیاز دارد |
|
استفاده معمولی |
محفظه، ابزار، الکترونیک |
سیستم های بار حرارتی بالاتر و تجهیزات خنک شونده با مایع |
|
کنترل دما |
مناسب برای خنک کاری موضعی و کنترل شده |
مناسب برای سیستم هایی که پیرامون انتقال حرارت مایع طراحی شده اند |
معماری مناسب به ظرفیت خنک کننده، شار گرما، شرایط محیطی، فضای موجود، جریان هوا و طراحی تجهیزات بستگی دارد.
مجموعه‌های خنک‌کننده ترموالکتریک هوا به هوا می‌توانند گرمای انباشته شده در داخل کابینت‌های فضای باز، تجهیزات ارتباطی و محفظه‌های الکترونیکی را حذف کنند. گردش هوا در سمت سرد خنک کننده را در سراسر محفظه توزیع می کند در حالی که طرف گرم گرمای جمع آوری شده را به محیط اطراف دفع می کند.
برای تجهیزات آزمایشگاهی که به دماهای پایدار و اختلال مکانیکی کم نیاز دارند، خنک کننده ترموالکتریک حالت جامد از لرزش کمپرسور و گردش مبرد جلوگیری می کند. مجموعه را می توان بر اساس نیازهای حرارتی ابزارهای تحلیلی و تحقیقاتی پیکربندی کرد.
اجزای حساس به دما در ابزارهای تشخیصی و پزشکی می توانند به شرایط حرارتی کنترل شده نیاز داشته باشند. تنظیمات TEC هوا به هوا می تواند خنک کننده یا گرمایش موضعی را بدون وارد کردن مدار مایع به تجهیزات فراهم کند.
تجهیزات پردازش نیمه هادی، آزمایش، لیزر و نوری می توانند شامل اجزایی باشند که عملکرد آنها با دما تغییر می کند. مدیریت حرارتی سمت هوا مبتنی بر TEC را می توان در مواردی که حذف حرارت کنترل شده و پایداری دما مورد نیاز است استفاده کرد.
سیستم‌های کنترل صنعتی، تجهیزات بازرسی و سایر ماشین‌آلاتی که تحت شرایط محیطی متغیر کار می‌کنند، می‌توانند از مجموعه برای مدیریت انباشت گرمای داخلی و در عین حال حفظ دمای عملیاتی تعریف‌شده استفاده کنند.
هر ماژول مجموعه‌های خنک‌کننده ترموالکتریک هوا به هوا از نظر مقاومت الکتریکی، هدایت حرارتی و ضریب Seebeck قبل از مونتاژ آزمایش می‌شود. آزمایش انحرافات الکتریکی یا حرارتی را قبل از ورود ماژول به سیستم خنک کننده تمام شده شناسایی می کند.
مواد نیمه هادی ترموالکتریک از نظر خواص الکتریکی و حرارتی سازگار ارزیابی می شوند. اندازه‌گیری‌های شکل از شایستگی به عنوان بخشی از تأیید عملکرد مواد و ماژول استفاده می‌شود.
آزمایش مقاومت AC برای تأیید اتصالات الکتریکی داخلی ماژول ترموالکتریک انجام می شود. این آزمایش برای شناسایی مقاومت غیرعادی مرتبط با نقص اتصال لحیم کاری در نظر گرفته شده است.
ماژول های ترموالکتریک معیوب یا غیر فعال قبل از ادغام غربال می شوند. یک ماژول خراب می تواند یک مسیر حرارتی ناکارآمد ایجاد کند و اختلاف دمای موجود در سراسر مجموعه را کاهش دهد.
مجموعه‌های تکمیل‌شده تحت آزمایش عملکرد و استرس، از جمله چرخه دما در محدوده‌های عملیاتی مشخص شده قرار می‌گیرند. آزمایش یکپارچگی مکانیکی و حرارتی مجموعه کامل شده را تحت تغییرات مکرر دما ارزیابی می کند.
X-Meritan در مواد ترموالکتریک، توسعه اجزای اصلی، طراحی مدیریت حرارتی و انتخاب در سطح سیستم کار می کند. این قابلیت عمودی اجازه می دهد تا مجموعه خنک کننده از سطح مواد و ماژول TEC تا معماری حرارتی سمت هوا ارزیابی شود.
این شرکت در زمینه ارتباطات فیبر نوری، تجهیزات صنعتی و پزشکی، الکترونیک خودرو، لوازم الکترونیکی مصرفی و موسسات تحقیقاتی کاربرد دارد. حوزه فنی آن توسعه مواد ترموالکتریک، سفارشی سازی اجزا، طراحی راه حل اتلاف حرارت و پشتیبانی از انتخاب را پوشش می دهد.
این یک مجموعه مدیریت حرارتی حالت جامد است که از یک ماژول ترموالکتریک برای انتقال گرما از یک جریان هوا به جریان دیگر استفاده می کند. مبدل های حرارتی و فن ها گردش هوای مورد نیاز را در دو طرف سرد و گرم فراهم می کنند.
بله. معکوس کردن جهت جریان DC در سراسر ماژول ترموالکتریک، جهت انتقال حرارت را معکوس می کند و به مجموعه اجازه می دهد سرمایش یا گرمایش را فراهم کند.
با بار حرارتی مداوم و پیک تجهیزات شروع کنید، سپس دمای محیط، دمای هدف، جریان هوا و ظرفیت دفع حرارت در دسترس را در نظر بگیرید. هنگام انتخاب مجموعه باید این شرایط را با هم ارزیابی کرد.
بله. ابعاد، پیکربندی جریان هوا، ساختار نصب، الزامات الکتریکی و سایر مشخصات مونتاژ را می توان با توجه به طراحی تجهیزات توسعه داد.
ظرفیت خنک کننده مورد نیاز، دمای محیط، دمای هدف، فضای نصب در دسترس، منبع تغذیه DC، شرایط جریان هوا، محیط عملیاتی و الزامات کنترل دما را فراهم کنید. این پارامترها اجازه می دهد تا پیکربندی مجموعه در برابر برنامه واقعی ارزیابی شود.
مناسب بودن به بار حرارتی واقعی، دمای محیط، اختلاف دمای مورد نیاز، جریان هوا و دفع حرارت موجود بستگی دارد. کاربردهایی که بیش از ظرفیت عملی یک پیکربندی TEC سمت هوا هستند باید در مقابل معماری‌های مدیریت حرارتی جایگزین ارزیابی شوند.
