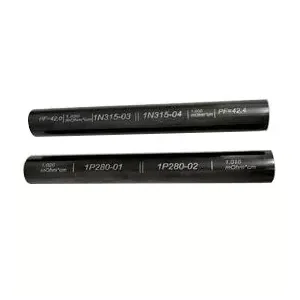

X-meritan مواد ترموالکتریک اکسترود شده را بر اساس مواد محلول جامد Bi2Te3-Sb2Te3 برای عناصر خنک کننده ترموالکتریک، ماژول های Peltier و اجزای کنترل دما تولید می کند.
آنها مواد نیمه هادی مبتنی بر Bi2Te3 هستند که از طریق فناوری اکستروژن برای به دست آوردن ساختارهای متراکم، ریزدانه و بافت پردازش شده اند.
در مقایسه با روش‌های سنتی آماده‌سازی مبتنی بر ذوب، پردازش اکستروژن پیوند دانه را از طریق تغییر شکل پلاستیک بهبود می‌بخشد و عملکرد پردازش مکانیکی را در عین حفظ خواص ترموالکتریک افزایش می‌دهد.
سیستم های مواد اصلی عبارتند از:
● آلیاژهای ترموالکتریک Bi2Te3-Sb2Te3: برای کاربردهای خنک‌کننده ترموالکتریک نزدیک به دمای اتاق استفاده می‌شود.
● مواد ترموالکتریک نوع N: با مواد نوع P ترکیب می‌شوند تا زوج‌های ترموالکتریک را تشکیل دهند.
● مواد ترموالکتریک نوع P: ویژگی‌های الکتریکی مکمل را در ساختارهای TEC ارائه می‌کند.
برنامه های کاربردی عبارتند از:
● عناصر خنک کننده ترموالکتریک: اجزای نیمه هادی برای سیستم های خنک کننده پلتیه.
● مژول‌های Peltier: دستگاه‌های خنک‌کننده مبتنی بر عناصر ترموالکتریک.
● اجزای Micro TEC: ساختارهای ترموالکتریک نازک برای تجهیزات فشرده.
● ساختارهای TEC چند مرحله‌ای: ساختارهای خنک‌کننده لایه‌ای که به عملکرد ثابت عنصر نیاز دارند.
● دستگاه‌های کنترل دما: اجزای سیستم‌های تنظیم حرارتی.
|
پارامتر |
مشخصات |
|
سیستم مواد |
Bi2Te3-Sb2Te3 |
|
نوع مواد |
مواد ترموالکتریک نوع N / نوع P |
|
طول شمش اکسترود شده |
120 میلی متر / 240 میلی متر |
|
قطر شمش اکسترود شده |
25 میلی متر / 30 میلی متر / 35 میلی متر |
|
رسانایی الکتریکی |
870-1430 اهم-1 سانتی متر-1 |
|
ساختار مواد |
ساختار بافت متراکم |
|
قابلیت پردازش تراشه نازک |
تا 0.2 میلی متر |
خواص مکانیکی بر فرآیندهای برش، برش، نازک شدن و مونتاژ در طول تولید TEC تأثیر می گذارد. پردازش اکستروژن پیوند بین دانه‌ای را از طریق تغییر شکل پلاستیک بهبود می‌بخشد و نقص‌های ساختاری را در حین ماشین‌کاری کاهش می‌دهد.
|
خواص مکانیکی |
مواد نوع N |
مواد نوع P |
|
مقاومت فشاری (MPa) |
54.0 |
66.0 |
|
مقاومت برشی (MPa) |
16.0 |
21.0 |
|
مدول یانگ (GPA) |
47.0 |
42.0 |
|
نسبت پواسون |
0.30 |
0.30 |
استحکام مواد اجازه می دهد تا تراشه های ترموالکتریک تا ضخامت 0.2 میلی متر پردازش شوند.
ویژگی های کلیدی:
● رسانایی الکتریکی: 870-1430 اهم-1 سانتی متر-1.
● ساختار مواد: ساختار داخلی متراکم و یکنواخت.
● جهت‌گیری بافت: جهت‌گیری دانه‌های کنترل‌شده برای قوام عنصر.
● پارامتر عملکرد ترموالکتریک: در شرایط خلاء ۲۵ درجه سانتی‌گراد به ۲٫۹ × ۱۰⁻³ می‌رسد.
مواد ذوب منطقه سنتی می توانند به عملکرد ترموالکتریک دست یابند اما ممکن است در طول برش و نازک شدن به دلیل ویژگی های برش محدودیت هایی داشته باشند.
|
مورد مقایسه |
مواد Bi2Te3-Sb2Te3 اکسترود شده |
مواد ذوب منطقه سنتی |
|
ساختار داخلی |
ساختار بافت متراکم |
ساختار کریستالی جهت دار |
|
پردازش مکانیکی |
مقاومت بالاتر در هنگام برش و نازک شدن |
به عیوب مربوط به برش حساس تر است |
|
ساخت تراشه نازک |
از قطعات TEC نازک 0.2 میلی متری پشتیبانی می کند |
برای پردازش فوق العاده نازک دشوارتر است |
|
سازگاری مواد |
یکنواختی بافت کنترل شده |
بستگی به شرایط رشد کریستال دارد |
|
برنامه های کاربردی |
میکرو TEC، TEC چند مرحله ای، خنک کننده دقیق |
کاربردهای متعارف TEC |
دستگاه های خنک کننده ترموالکتریک به خواص الکتریکی، حرارتی و مکانیکی متعادلی نیاز دارند.
مزایای کلیدی:
قابلیت تراشه نازک: استحکام مکانیکی از فرآیندهای برش و نازک کردن تراشه‌های ترموالکتریک تا 0.2 میلی‌متر پشتیبانی می‌کند.
یکنواختی ساختاری: ساختارهای بافتی سازگاری بین عناصر ترموالکتریک مورد استفاده در پیکربندی‌های TEC چند عنصری و چند مرحله‌ای را بهبود می‌بخشند.
ساختار مواد: پیوند دانه بهبود یافته به حفظ یکپارچگی مواد در طول چرخه‌های مکرر گرمایش و سرمایش کمک می‌کند.
ساختار متراکم: ساختارهای مواد با چگالی بالا برای اجزای ترموالکتریک فشرده مناسب هستند.
خنک‌کننده ارتباطات نوری: برای عناصر ترموالکتریک نازک در سیستم‌های کنترل دما و فرستنده نوری و لیزری استفاده می‌شود.
برنامه های کاربردی:
● خنک‌کننده گیرنده نوری: کنترل دمای اجزای نوری.
● کنترل دمای دیود لیزری: تنظیم حرارتی دستگاه‌های لیزری.
● ماژول‌های ارتباط فیبر: ساختارهای خنک‌کننده فشرده.
سازه های خنک کننده چندلایه: در جایی استفاده می شود که چندین لایه ترموالکتریک به عملکرد ثابت نیاز دارند.
برنامه های کاربردی:
● ساختارهای ترموالکتریک انباشته: پیکربندی‌های TEC چند لایه.
● کنترل دما با دقت بالا: سیستم‌های تنظیم حرارتی.
● سیستم‌های خنک‌کننده فشرده: برنامه‌های خنک‌کننده با فضای محدود.
شمش های اکسترود شده با قطر بزرگ: برای اجزای خنک کننده ترموالکتریک بزرگتر استفاده می شود.
برنامه های کاربردی:
● تجهیزات کنترل دمای صنعتی: مدیریت حرارتی محلی.
● سیستم های خنک کننده الکترونیکی: کنترل حرارتی نیمه هادی.
● تجهیزات نیمه هادی: خنک کننده الکترونیکی دقیق.
اجزای خنک‌کننده دقیق: در تجهیزات تبرید پزشکی و کنترل دمای آزمایشگاهی استفاده می‌شود.
برنامه های کاربردی:
● سیستم‌های تبرید پزشکی
● تجهیزات کنترل دمای آزمایشگاه
● ابزارهای تحقیق
|
نوع مواد |
ویژگی های اصلی |
برنامه های کاربردی |
|
Bi2Te3-Sb2Te3 |
عملکرد ترموالکتریک نزدیک به دمای اتاق |
ماژول های TEC، اجزای خنک کننده Peltier |
|
نوع N Bi2Te3 |
هدایت الکتریکی و مقاومت مکانیکی |
جفت عناصر ترموالکتریک |
|
نوع P Bi2Te3-Sb2Te3 |
مقاومت مکانیکی و خصوصیات ترموالکتریک |
سازه های خنک کننده TEC |
X-meritan آماده سازی مواد ترموالکتریک، پردازش اکستروژن، پردازش عناصر و یکپارچه سازی مونتاژ را ادغام می کند.
فرآیندهای تولید:
● آماده سازی مواد: آماده سازی ترکیبات مواد ترموالکتریک.
● پردازش اکستروژن: تشکیل ساختارهای بافت متراکم.
● پردازش عنصر: برش و شکل دادن به اجزای ترموالکتریک.
● اتصال الکتریکی: جوشکاری و پردازش اتصال.
● ادغام مونتاژ: ادغام ساختارهای ترموالکتریک.
● تأیید عملکرد: بازرسی اجزای پردازش شده.
تجهیزات تولید:
● کوره غوطه‌وری قلع
● ماشین قالب نوسان ارتعاشی
● دستگاه جوش
● فر
● دستگاه توزیع
● دستگاه آب‌بندی خودکار
● دستگاه برش
● دستگاه انجماد
● تجهیزات لحیم کاری مجدد
● دستگاه چاپ تمام اتوماتیک
مواد ترموالکتریک اکسترود شده X-meritan بر اساس مواد Bi2Te3-Sb2Te3 با خواص الکتریکی کنترل‌شده، ساختارهای بافت متراکم و ویژگی‌های مکانیکی برای تولید TEC هستند.
مشخصات شامل هدایت الکتریکی 870-1430 اهم-1 سانتی متر-1، مقاومت فشاری تا 66 مگاپاسکال، ابعاد شمش اکسترود شده 120 میلی متر / 240 میلی متر طول و 25 میلی متر / 30 میلی متر / 35 میلی متر قطر، و قابلیت پردازش تراشه نازک 0.2 میلی متر است.
این مواد برای ساخت TEC، ماژول های Peltier، خنک کننده ارتباطات نوری، کنترل دمای پزشکی و برنامه های مدیریت حرارتی نیمه هادی استفاده می شود.
