کنترل کننده دمای TCB-NA برای کولرهای استاندارد

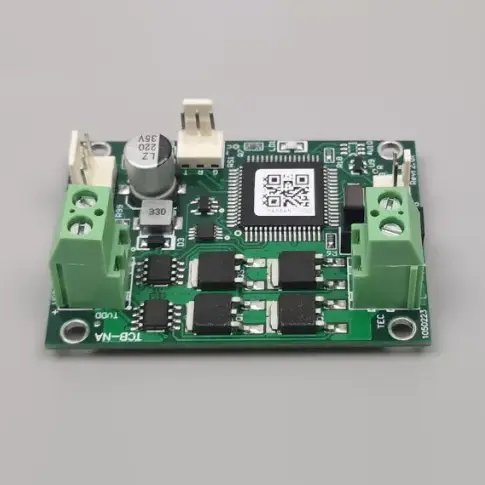

کنترل‌کننده دمای X-Meritan TCB-NA برای خنک‌کننده‌های استاندارد، یک ماژول کنترل دما برای خنک‌کننده‌های ترموالکتریک استاندارد (TEC) است که از سرمایش و گرمایش پشتیبانی می‌کند. دقت کنترل دما ± 0.1 درجه سانتیگراد، جریان TEC 0-10 آمپر و محدوده کنترلی 20- تا 100 درجه سانتیگراد را فراهم می کند.

TCB-NA با رابط سریال استاندارد ASCII، سنجش دمای 10K NTC و ساختار جمع و جور 60 × 42 × 26.5 میلی متر، برای ادغام ساده در سیستم های مدیریت حرارتی صنعتی و تجاری طراحی شده است.

مشخصات فنی

مقدار NTC B را می توان سفارشی کرد. یک مقدار B متفاوت بر اندازه گیری دمای مطلق تأثیر می گذارد اما دقت کنترل اصلی را تغییر نمی دهد.

توابع کنترل

گرمایش و سرمایش

کنترلر دما را از طریق سنسور NTC اندازه گیری می کند و جهت TEC را با توجه به نقطه تنظیم تنظیم می کند. این به همان ماژول اجازه می دهد تا گرمایش و سرمایش را بدون سخت افزار کنترل جداگانه فراهم کند.

مقررات ON/OFF

روش کنترل ON/OFF برای نگهداری دمای پایدار در کاربردهای استاندارد TEC از جمله دیود لیزر و تجهیزات آزمایشگاهی طراحی شده است.

رابط سریال

تنظیمات دما و نظارت بر زمان واقعی را می توان از طریق یک پروتکل سریال ASCII مدیریت کرد. ابزارهای سریال رایج مانند Windows HyperTerminal را می توان در حین نصب و آزمایش استفاده کرد.

هشدار اختصاصی و سیگنال های "آماده" بازخورد وضعیت عملیاتی را ارائه می دهند، در حالی که ورودی خاموش شدن TEC به سیستم میزبان اجازه می دهد تا در صورت لزوم عملکرد TEC را غیرفعال کند.

تطبیق قدرت

ولتاژ TEC

تطبیق ولتاژ بسیار مهم است زیرا کنترل‌کننده دمای TCB-NA برای خنک‌کننده‌های استاندارد محدودیت ولتاژ خروجی داخلی را ارائه نمی‌کند. ولتاژ تغذیه نباید از ولتاژ نامی TEC متصل تجاوز کند.

به عنوان مثال، هنگام استفاده از TEC 12 ولت، منبع تغذیه سیستم باید بر اساس آن انتخاب شود.

پاور ریپل

عملکرد سوئیچینگ کنترلر ممکن است باعث افزایش امواج در منبع تغذیه سوئیچینگ متصل شود. اگر سیستم شامل سایر بردهای حساس به نویز الکتریکی یا EMI باشد، ممکن است یک منبع تغذیه جداگانه برای کنترلر ترجیح داده شود.

عملکرد دما

محدوده سنسور

10K NTC متصل از محدوده اندازه گیری مشخصی از -30 درجه سانتیگراد تا +147 درجه سانتیگراد پشتیبانی می کند، در حالی که کنترل دمای فعال از -20 درجه سانتیگراد تا +100 درجه سانتیگراد مشخص شده است.

دقت

دقت کنترل دمای مشخص شده و دقت دمای تنظیم شده هر دو ± 0.1 درجه سانتیگراد است. عملکرد واقعی سیستم همچنین می تواند تحت تأثیر تحمل NTC، قرارگیری حسگر، تماس حرارتی، ویژگی های TEC، اتلاف گرما و شرایط محیطی قرار گیرد.

برای کاربردهایی که به پایداری شدید دما نیاز دارند، آزمایش باید با TEC نهایی، سنسور، بار و ساختار مکانیکی انجام شود.

حوزه های کاربردی

دیودهای لیزری

کنترل‌کننده می‌تواند یک محیط حرارتی پایدار را برای سیستم‌های دیود لیزری که دما به طور مستقیم بر عملکرد عملیاتی تأثیر می‌گذارد، حفظ کند.

تجهیزات آزمایشگاهی

برای ابزارهای آزمایشگاهی که نیاز به گرمایش و سرمایش ترموالکتریک استاندارد با تنظیم دمای پایدار دارند مناسب است.

سیستم های صنعتی

تجهیزات صنعتی می توانند از ماژول برای کنترل TEC همه منظوره استفاده کنند که در آن نصب فشرده، ارتباط سریال و کارایی هزینه مهم هستند.

لوازم هوشمند

معماری هزینه گرا این کنترلر را برای تولید لوازم هوشمند و سایر کاربردهای حجمی که نیاز به کنترل دمای استاندارد دارند، مناسب می کند.

TCB-NA یا TCB-NE؟

TCB-NA زمانی مناسب است که پروژه کنترل دمای استاندارد و کارایی هزینه را در اولویت قرار دهد. برای کاربردهایی که به مدیریت انرژی پیشرفته‌تر یا عملکردهای کنترل دما در سطح بالاتر نیاز دارند، سری TCB-NE ممکن است مناسب‌تر باشد.

انتخاب باید بر اساس ولتاژ TEC، جریان، دمای هدف، الزامات کنترل، کارایی و معماری سیستم باشد.

الزامات تدارکات

قبل از سفارش، خریداران باید ولتاژ نامی TEC، حداکثر جریان، ولتاژ منبع تغذیه، دمای هدف، دقت مورد نیاز، مشخصات NTC، الزامات ارتباطی و محیط عملیاتی را تایید کنند.

X-Meritan کارخانه خود را در چین راه اندازی می کند که مونتاژ PCB و کالیبراسیون نهایی را پوشش می دهد. تیم مهندسی آن می تواند پشتیبانی فنی برای تطبیق ولتاژ TEC، مدیریت امواج قدرت و الزامات پیکربندی ارائه دهد. موجودی قطعات استاندارد و تدارکات خارج از کشور از OEM و خرید حجم پشتیبانی می کند.

نکات نصب

منبع تغذیه باید با رتبه TEC سازگار باشد. فراتر از ولتاژ TEC ممکن است باعث اضافه بار قطعه شود زیرا کنترل‌کننده دمای TCB-NA برای خنک‌کننده‌های استاندارد محدودیت ولتاژ خروجی داخلی ندارد.

مشخصات جریان 0-10 آمپر باید همراه با TEC، سیم کشی، کانکتورها و منبع تغذیه ارزیابی شود. اتلاف حرارت مناسب نیز برای سیستم ترموالکتریک کامل مورد نیاز است.

هنگام اتصال سایر لوازم الکترونیکی حساس به همان منبع تغذیه سوئیچینگ، عملکرد ریپل و EMI را قبل از ادغام نهایی سیستم بررسی کنید.

سوالات متداول

TCB-NA چه ولتاژ TEC را می تواند پشتیبانی کند؟

کنترلر از ولتاژ TEC از 5 تا 27 ولت پشتیبانی می کند. ولتاژ TEC باید برابر یا بیشتر از ولتاژ تغذیه برد باشد. از آنجایی که TCB-NA محدودیت ولتاژ خروجی داخلی ندارد، منبع تغذیه نباید از ولتاژ نامی TEC تجاوز کند.

حداکثر جریان TEC چقدر است؟

کنترل‌کننده دمای TCB-NA برای خنک‌کننده‌های استاندارد از محدوده جریان TEC ۰ تا ۱۰ آمپر پشتیبانی می‌کند. جریان عملیاتی واقعی باید با توجه به رتبه بندی TEC، بار حرارتی، سیم کشی، کانکتورها و ظرفیت منبع تغذیه انتخاب شود.

آیا کنترلر می تواند گرمایش و سرمایش را هم تامین کند؟

بله. معماری کنترل دو طرفه به TEC اجازه می دهد تا در هر دو حالت گرمایش و سرمایش عمل کند و حفظ دمای مورد نظر را تحت شرایط متغیر محیطی ممکن می سازد.

کنترلر از چه سنسور دما استفاده می کند؟

پیکربندی استاندارد از یک NTC 10K با مقدار B پیش‌فرض 3950 استفاده می‌کند. مقدار B را می‌توان با توجه به نیازهای برنامه سفارشی کرد. محدوده اندازه گیری مشخص شده 30- تا 147+ درجه سانتی گراد، با محدوده کنترلی 20- تا 100+ درجه سانتی گراد است.

چگونه می توان TCB-NA را کنترل یا نظارت کرد؟

این کنترلر از یک رابط سریال استاندارد ASCII برای تنظیم دما و نظارت بر زمان واقعی استفاده می کند. همچنین سیگنال های هشدار و وضعیت "آماده" و ورودی خاموش شدن TEC را برای ادغام با سیستم کنترل میزبان ارائه می دهد.
