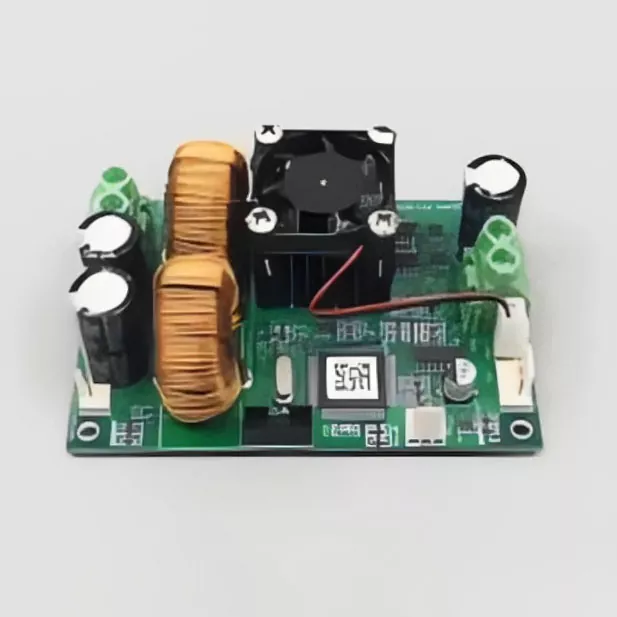

کنترل کننده دما TCB-NE-HH با دقت بالا و قدرت فوق العاده بالا

کنترل‌کننده دمای X-meritan TCB-NE-HH با دقت بالا و قدرت فوق‌العاده یک درایور مدیریت حرارتی حلقه بسته با درجه صنعتی است که برای سیستم‌های سرمایش و گرمایش ترموالکتریک با بار سنگین مهندسی شده است. این برد کنترلی پرقدرت که برای OEM ها، یکپارچه سازهای سیستم و تیم های تدارکات مهندسی طراحی شده است، کنترل دمای فوق العاده دقیق و دقت تنظیم ±0.01 درجه سانتی گراد را ارائه می دهد. با تنظیم خروجی پیوسته و الگوریتم‌های پیشرفته PID، پایداری حرارتی استثنایی را بدون خطرات نویز یا نوسانات سوئیچینگ پالسی تضمین می‌کند.

مزایای محصول

تنظیم دما با دقت بالا

کنترل‌کننده دما TCB-NE-HH با دقت بالا و قدرت فوق‌العاده، دقت کنترل دما 0.01 درجه سانتی‌گراد و دقت تنظیم دمای 0.01 درجه سانتی‌گراد را ارائه می‌کند. یک سنسور 10K NTC بازخورد دما را برای تنظیم حلقه بسته فراهم می کند و به کنترل کننده اجازه می دهد به انحرافات بین دمای اندازه گیری شده و نقطه تنظیم برنامه ریزی شده پاسخ دهد.

درایو TEC با جریان بالا

این کنترلر از محدوده ولتاژ TEC از 2 ولت تا 48 ولت با جریان TEC نامی 27 آمپر پشتیبانی می کند. این قابلیت خروجی به آن اجازه می‌دهد تا ماژول‌های TEC را با نیاز به جریان بسیار بالاتری نسبت به بردهای کنترل ترموالکتریک کم مصرف هدایت کند.

سرمایش و گرمایش دو طرفه

جهت خروجی را می توان برای پشتیبانی از سرمایش و گرمایش ترموالکتریک تغییر داد. برای سیستم‌هایی که فقط به یک جهت عملیاتی نیاز دارند، کنترل‌کننده را می‌توان برای عملیات فقط سرمایش یا گرمایش پیکربندی کرد.

کنترل خروجی پیوسته

کنترلر به جای تکیه بر کلیدزنی پالسی به عنوان روش اصلی کنترل دما، از تنظیم خروجی پیوسته استفاده می کند.

ارتباط سریال بلادرنگ

یک رابط سریال ASCII به سیستم میزبان اجازه می دهد تا با کنترل کننده برای تنظیم پارامتر و نظارت بر وضعیت عملیاتی ارتباط برقرار کند. این امر کنترل کننده را قادر می سازد تا بدون نیاز به رابط نظارتی جداگانه در سیستم های مدیریت حرارتی کنترل شده توسط کامپیوتر گنجانده شود.

رابط های سیستم یکپارچه

رابط های اختصاصی برای سیگنال های هشدار، نشان دادن وضعیت آماده و خاموش شدن TEC از راه دور در دسترس هستند. این اتصالات به کنترل کننده اجازه می دهد تا اطلاعات عملکرد و وضعیت خطا را با تجهیزات میزبان مبادله کند.

ورودی برق DC انعطاف پذیر

این برد یک ولتاژ تغذیه از 7 ولت تا 48 ولت DC را می پذیرد و به آن اجازه می دهد با معماری های مختلف برق DC مطابقت داشته باشد. طراحی مبتنی بر DC برای تجهیزاتی مناسب است که در آن کنترل‌کننده TEC باید از یک سیستم برق ولتاژ پایین یا ولتاژ متوسط ​​موجود کار کند.

اصل کار

کنترل‌کننده دما TCB-NE-HH با دقت بالا و قدرت فوق‌العاده، یک ماژول TEC را از طریق فرآیند کنترل دما در حلقه بسته تنظیم می‌کند.

ابتدا سنسور دما دمای جسم کنترل شده را اندازه گیری می کند و سیگنال بازخورد را به کنترل کننده می فرستد. کنترل کننده دمای اندازه گیری شده را با نقطه تنظیم برنامه ریزی شده مقایسه می کند و خروجی TEC مورد نیاز را تعیین می کند.

هنگامی که نیاز به خنک کننده باشد، کنترل کننده TEC را در جهت خنک کننده هدایت می کند. در صورت نیاز به گرمایش، جهت خروجی معکوس می شود. کنترلر به طور مداوم درایو TEC را با توجه به بازخورد دما تنظیم می کند نه اینکه بار را به عنوان یک دستگاه روشن/خاموش ساده تلقی کند.

دنباله اصلی کنترل عبارت است از:

سنسور دما → بازخورد دما → کنترل PID → خروجی درایو TEC → سرمایش یا گرمایش → بازخورد دما

الگوریتم کنترل یکپارچه PID به کنترل کننده اجازه می دهد تا بار حرارتی را با توجه به تفاوت بین دمای واقعی و هدف تنظیم کند. این فرآیند حلقه بسته مبنایی برای حفظ دقت کنترل دما مشخص شده است.

یکپارچه سازی سیستم

کنترلر بین منبع تغذیه DC، ماژول TEC، سنسور دما و تجهیزات میزبان نصب می شود.

منبع تغذیه DC
↓
کنترلر TCB-NE-HH
↓
ماژول TEC
↓
بار حرارتی

در عین حال:

سنسور دما → ورودی بازخورد کنترلر

رابط سریال ASCII می تواند کنترل کننده را به کامپیوتر میزبان یا سیستم کنترل تجهیزات برای پیکربندی پارامتر و نظارت بر وضعیت متصل کند. در صورت نیاز به کنترل هماهنگ در سطح تجهیزات، رابط های هشدار، آماده و خاموش کردن از راه دور می توانند به سیستم میزبان متصل شوند.

ارتفاع تخته 37 میلی‌متری، هنگام تخصیص فضا برای کنترل‌کننده و اتصالات الکتریکی مرتبط با آن، پوشش مکانیکی مشخصی را برای طراحان تجهیزات فراهم می‌کند.

برنامه های کاربردی واقعی

کنترل دمای دیود لیزری

دیودهای لیزری می توانند تغییرات عملکرد را با تغییر دمای کار تجربه کنند. کنترلر می تواند TEC متصل به مجموعه لیزر را تنظیم کند و گرمایش یا سرمایش کنترل شده را در اطراف نقطه تنظیم عملیاتی مورد نیاز ارائه دهد.

مجموعه های نوری دقیق

سیستم های نوری که حاوی اجزای حساس به دما هستند می توانند از مدیریت حرارتی مبتنی بر TEC برای حفظ دمای عملیاتی کنترل شده استفاده کنند. کنترل‌کننده دما TCB-NE-HH با دقت بالا و قدرت فوق‌العاده، درایو الکتریکی و بازخورد حسگر مورد نیاز برای این نوع سیستم تنظیم‌شده دما را فراهم می‌کند.

تجهیزات ارتباطی فیبر نوری

کنترل دمای ترموالکتریک را می توان در تجهیزات ارتباطی نوری که در آن دمای دستگاه باید در محدوده تعریف شده باقی بماند، گنجانده شود. کنترلر می تواند به عنوان درایو TEC و واحد کنترل بازخورد در معماری مدیریت حرارتی تجهیزات عمل کند.

ابزارهای علمی

ابزارهای آزمایشگاهی و علمی می توانند به شرایط دمایی قابل تکرار برای اندازه گیری یا آزمایش نیاز داشته باشند. قابلیت کنترل دما و رابط ارتباط سریالی کنترلر به آن اجازه می دهد تا در سیستم های کنترل حرارتی سطح ابزار ادغام شود.

تجهیزات پزشکی و تشخیصی

تجهیزات تشخیصی و سنجش پزشکی ممکن است حاوی اجزای نوری، الکترونیکی یا تشخیص حساس به دما باشند. کنترل‌کننده می‌تواند گرمایش یا سرمایش TEC کنترل‌شده را در جایی که تجهیزات به یک شرایط عملیاتی حرارتی تعریف شده نیاز دارند، ارائه دهد.

سیستم های ترموالکتریک با توان بالا

سیستم‌هایی که از ماژول‌های TEC با جریان بالا استفاده می‌کنند می‌توانند به کنترل‌کننده‌ای نیاز داشته باشند که بتواند خروجی الکتریکی قابل توجهی را در حالی که بازخورد دما را حفظ می‌کند، مدیریت کند. جریان TEC نامی 27 آمپر، کنترل کننده را برای کاربردهایی که فراتر از نیازهای خروجی کنترلرهای TEC با جریان پایین معمولی هستند، مناسب می کند.

پارامترهای محصول

در زیر می توانید جزئیات کنترل کننده دمای TCB-NE-HH ما را با دقت بالا و قدرت فوق العاده بالا بیابید:

انتخاب کنترلر TEC

انتخاب یک کنترلر TEC مستلزم تطبیق خروجی الکتریکی کنترلر با ماژول TEC و نیازهای حرارتی تجهیزات است.

ولتاژ TEC: ولتاژ TEC پشتیبانی‌شده کنترل‌کننده باید ولتاژ کاری مورد نیاز ماژول TEC انتخاب‌شده را پوشش دهد.

جریان TEC: جریان عملیاتی و حداکثر جریان مورد نیاز ماژول باید با خروجی 27 آمپری کنترل‌کننده بررسی شود.

محدوده دما: پیکربندی حسگر و کنترل‌کننده انتخاب‌شده باید هم محدوده اندازه‌گیری مورد نیاز و هم محدوده کنترل دما مورد نظر را پوشش دهد.

دقت دما: برنامه‌های مربوط به دیودهای لیزر، دستگاه‌های نوری یا ابزار دقیق باید قبل از انتخاب کنترل‌کننده، پایداری دمایی مورد نیاز را مشخص کنند.

منبع تغذیه: منبع تغذیه DC موجود باید در محدوده تغذیه برد 7V-48V کنترلر باقی بماند و توان کافی برای نقطه عملیاتی TEC مورد نظر را تامین کند.

رابط کنترل: سیستم‌هایی که به تنظیم یا نظارت بر پارامترهای مبتنی بر رایانه نیاز دارند، باید رابط ارتباطی سریال ASCII موجود را در طول طراحی سیستم در نظر بگیرند.

ساخت و آزمایش

قابلیت های مدیریت حرارتی نیمه هادی X-Meritan مواد ترموالکتریک، سفارشی سازی اجزای هسته، طراحی محلول حرارتی و انتخاب در سطح سیستم را پوشش می دهد. برای کنترل کننده، تولید و تأیید باید بر روی عملکردهای الکتریکی و حرارتی متمرکز شود که عملکرد سطح سیستم را تعیین می کند.

آزمایش می تواند شامل موارد زیر باشد:

● تأیید ورودی منبع DC 1

● تست ولتاژ و جریان خروجی 2.TEC

● 3. تأیید سیگنال سنسور دما

● 4. تست دقت کنترل دما

● 5. تست جهت سرمایش و گرمایش

● 6. تست ارتباط سریال

● 7.Alarm و تست رابط خاموش کردن

● 8. تأیید شرایط عملیاتی

سوالات متداول

حداکثر جریان TEC کنترلر چقدر است؟

جریان TEC نامی 27A است.

کنترلر چه ولتاژ TEC را پشتیبانی می کند؟

محدوده ولتاژ TEC پشتیبانی شده 2 ولت تا 48 ولت است.

چه سنسور دما استفاده می شود؟

پیکربندی استاندارد از سنسور 10K NTC استفاده می کند. پیکربندی‌های PT100/PT1000 نیز با توجه به معماری کنترل دما مورد نیاز در دسترس هستند.

آیا کنترل‌کننده دمای TCB-NE-HH با دقت بالا و قدرت فوق‌العاده می‌تواند گرمایش و سرمایش را ارائه دهد؟

بله. خروجی TEC می تواند در هر دو جهت کار کند و به سیستم اجازه می دهد سرمایش یا گرمایش ترموالکتریک را فراهم کند. پیکربندی‌های فقط سرمایش و فقط گرمایش نیز برای برنامه‌های خاص پشتیبانی می‌شوند.

دقت کنترل دما چقدر است؟

دقت کنترل دمای مشخص شده 0.01 درجه سانتیگراد، با دقت دمای تنظیم شده 0.01 درجه سانتیگراد است.

آیا کنترلر می تواند با کامپیوتر میزبان ارتباط برقرار کند؟

بله. یک رابط سریال ASCII می تواند برای تنظیم پارامتر و نظارت بر وضعیت عملیاتی بلادرنگ استفاده شود.

هنگام انتخاب کنترلر چه اطلاعاتی باید ارائه شود؟

ولتاژ کار TEC، جریان مورد نیاز، دمای هدف، محدوده دما، نوع سنسور، منبع تغذیه، نیازهای سرمایش/گرمایش، و الزامات ارتباطی باید برای تطبیق کنترل‌کننده ارائه شود.
