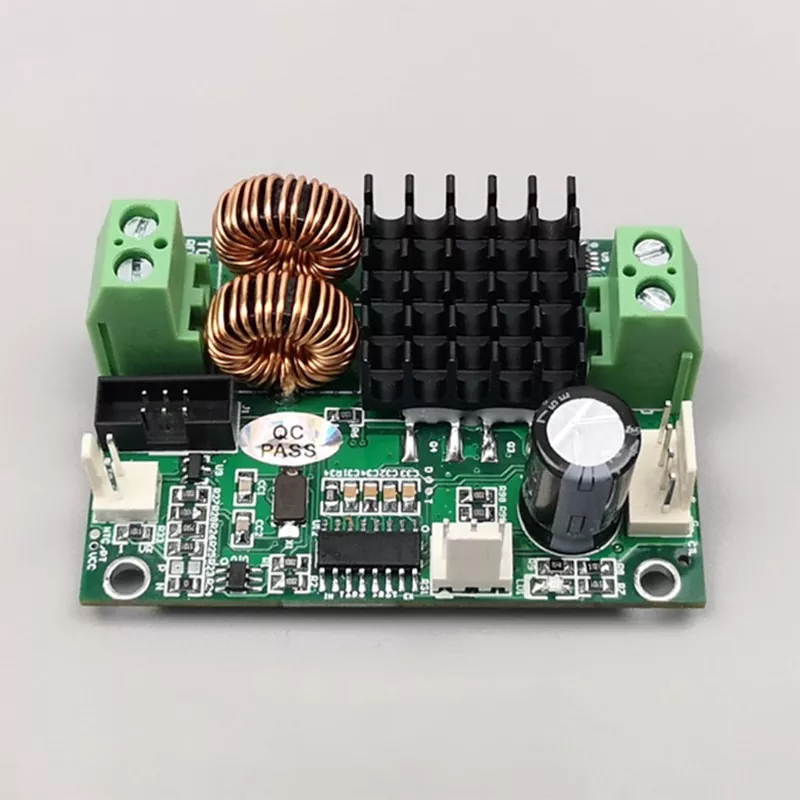

کنترل کننده دما TCB-NC با طراحی فشرده و دقت بالا

TCB-NC یک برد کنترل دمای نیمه هادی اختصاصی است که برای سناریوهای کنترل صنعتی با چگالی بالا و تجهیزات دقیق مینیاتوری طراحی شده است. کنترل‌کننده دما TCB-NC با طراحی فشرده و دقت بالا، از طراحی مدار یکپارچه‌ای بهره می‌برد که محاسبات PID، رانندگی با قدرت بالا، جمع‌آوری داده‌های حسگر NTC و بازخورد سیگنال را در یک واحد ترکیب می‌کند و یکپارچه‌سازی سیستم را ساده‌سازی می‌کند.

اصل عملیات اصلی

TCB-NC از یک مکانیسم کنترل بازخورد PID حلقه بسته بهینه شده استفاده می کند که به طور خاص برای کاربردهای گرمایش و سرمایش مبتنی بر نیمه هادی طراحی شده است.

این دستگاه از یک سنسور دمای داخلی NTC برای بدست آوردن داده های دمایی در زمان واقعی از دستگاه و محیط استفاده می کند و به سرعت این خوانش ها را با پارامترهای تنظیم شده برای محاسبه دقیق انحرافات دما مقایسه می کند.

با استفاده از الگوریتم سه مرحله‌ای PID (Proportional-Integral-Derivative)، پارامترهای خروجی را به صورت پویا تنظیم می‌کند و به طور مداوم جریان عرضه‌شده به صفحه خنک‌کننده ترموالکتریک را تعدیل می‌کند و جایگزین روش‌های کنترل روشن/خاموش سنتی و ساده می‌شود.

این به طور موثر از شوک حرارتی ناشی از نوسانات سریع دما جلوگیری می کند. حتی زمانی که دمای بار به صورت دینامیکی تغییر می کند، کنترل کننده به سرعت روی دمای مورد نظر قفل می شود و از کنترل پایدار و مداوم دما با حداقل نوسان اطمینان حاصل می کند.

پارامترها

ویژگی های محصول

1. ساختار فوق العاده فشرده

کنترل‌کننده دما TCB-NC با طراحی جمع‌وجور و دقت بالا، با طراحی کوچک و یکپارچه، ساختارهای حجیم موجود در تجهیزات سنتی کنترل دما را از بین می‌برد. ضریب فرم فشرده و سبک آن امکان تعبیه یکپارچه در کابینت های صنعتی با چگالی بالا و دستگاه های دقیق مینیاتوری را فراهم می کند.

در مقایسه با سیستم های سنتی، فضای نصب را به میزان قابل توجهی صرفه جویی می کند و با روندهای فعلی به سمت کوچک سازی و ادغام تجهیزات صنعتی همسو می شود.

2. مقاومت در برابر تداخل EMC درجه صنعتی

TCB-NC قبل از خروج از کارخانه تحت آزمایش سازگاری الکترومغناطیسی جامع (EMC) قرار می گیرد که مقاومت بسیار خوبی در برابر تداخل الکترومغناطیسی نشان می دهد.

حتی در محیط‌های صنعتی پیچیده که با ولتاژ بالا، تعامل چند دستگاه و نویز الکترومغناطیسی قوی مشخص می‌شوند، اطلاعات دقیق دما و عملکرد سیستم پایدار را بدون اختلال در سیگنال یا خرابی کنترل حفظ می‌کند.

3. تعامل ساده انسان و ماشین

دارای صفحه نمایش بصری با کیفیت بالا و پیمایش منوی بصری است که تنظیمات پارامترها و تغییر حالت کنترل دما را آسان می کند.

هیچ تخصص فنی تخصصی مورد نیاز نیست. اپراتورهای استاندارد می توانند به سرعت راه اندازی تجهیزات و کالیبراسیون پارامترها را کامل کنند و آن را هم برای راه اندازی تجهیزات تولید انبوه و هم برای تعمیر و نگهداری روزانه مناسب می کند.

4. دقت کنترل دمای فوق العاده بالا

به طور ویژه برای برنامه های کاربردی مانند ساخت نیمه هادی، آزمایش دقیق و تجزیه و تحلیل آزمایشگاهی بهینه شده است. حداقل تحمل دما را ارائه می دهد و دمای دقیق و پایدار را در طولانی مدت حفظ می کند.

به طور موثر مسائلی مانند خطاهای آزمایش و انحرافات فرآیند ناشی از نوسانات دما در تجهیزات دقیق را حل می کند و از بازده محصول بالا و داده های تجربی دقیق اطمینان می دهد.

5. اندازه فشرده، قدرت بالا

یک ضریب فرم فشرده را با یک ماژول درایو پرقدرت ترکیب می‌کند، که می‌تواند به طور پایدار کولرهای ترموالکتریک استاندارد (TEC) را با راندمان تبدیل ترموالکتریک بالا به حرکت درآورد.

نیاز به نصب فشرده را با نیازهای عملیات کنترل دما با شدت بالا متعادل می کند و عملکردی بسیار برتر از تخته های استاندارد کنترل دمای هم اندازه ارائه می دهد.

مزایای آن در مقایسه با سیستم های کنترل دما سنتی چیست؟

1. یکپارچگی بالاتر

سیستم‌های کنترل دمای صنعتی سنتی به ماژول‌های درایو خارجی و تجهیزات دریافت سیگنال نیاز دارند که در نتیجه معماری‌های پیچیده و سیم‌کشی دست و پا گیر است.

کنترل کننده دما TCB-NC دارای طراحی یکپارچه همه در یک با درایو داخلی و سیستم های بازخورد است. کنترل‌کننده دما TCB-NC با طراحی فشرده و دقت بالا، کنترل دقیق دما را به‌طور مستقل به‌عنوان یک واحد مستقل انجام می‌دهد و معماری سیستم را به‌طور قابل‌توجهی ساده‌تر می‌کند.

2. منطق کنترل هوشمندتر

کنترل دمای روشن/خاموش سنتی از مسائلی مانند بیش از حد دما، چرخه های مکرر استارت توقف و شوک حرارتی قابل توجه رنج می برد که می تواند به اجزای هسته دقیق در طول کارکرد طولانی مدت آسیب برساند.

این محصول از تنظیم خروجی پویا PID مداوم برای اطمینان از انتقال صاف دما و حداقل نوسانات استفاده می کند، به طور موثر از اجزای اصلی محافظت می کند و طول عمر کلی تجهیزات را افزایش می دهد.

3. مناسب بودن برنامه گسترده تر

پشتیبانی بومی ترمیستورهای NTC سازگاری با تنظیمات حسگر اکثر تجهیزات کنترل دمای دقیق را تضمین می‌کند و امکان سازگاری انعطاف‌پذیر با کاربردهای سرمایش و گرمایش را فراهم می‌کند.

چه برای کارهای آزمایشگاهی با دمای ثابت استاتیک و چه برای شرایط بار صنعتی پویا، عملکرد پایدار و با دقت بالا را حفظ می کند و تطبیق پذیری بسیار بیشتری نسبت به دستگاه های تخصصی کنترل دما سنتی ارائه می دهد.

سناریوهای کاربردی اصلی

1. کابینت های کنترل اتوماسیون صنعتی

مدیریت حرارتی دقیق و با دمای ثابت را برای کابینت های کنترل الکتریکی یکپارچه با چگالی بالا ارائه می دهد. کنترل‌کننده دمای TCB-NC با طراحی فشرده و دقت بالا، از پیری اجزای الکتریکی و خرابی‌های عملیاتی ناشی از دمای بالای داخلی جلوگیری می‌کند و عملکرد مداوم و پایدار خطوط تولید خودکار را تضمین می‌کند.

2. ابزار دقیق آزمایشگاهی

مناسب برای کنترل دمای ثابت ابزارهای تحلیلی مختلف، تجهیزات تست و نمونه های آزمایشی. با مزایایی مانند عملکرد بدون لرزش، دقت بالا و تداخل کم، تاثیر نوسانات دما بر داده های تجربی را حذف می کند و از نتایج آزمایش دقیق و قابل تکرار اطمینان حاصل می کند.

3. تجهیزات ریز پردازش نیمه هادی

برای تنظیم دما در ریز ماشینکاری نیمه هادی، اچ کردن دقیق و تجهیزات بازرسی میکرو/نانو استفاده می شود. استانداردهای دقیق کنترل دما در فرآیندهای تولید نیمه هادی را برآورده می کند و به بهبود نرخ بازده در ماشینکاری دقیق کمک می کند.

4. تجهیزات کمکی انرژی نو

سازگار با تجهیزات جدید تست انرژی، اجزای مدیریت حرارتی برای سیستم های ذخیره انرژی و ماژول های کنترل میکرو دما. دمای عملیاتی را تثبیت می کند و با شرایط پیچیده کار در دمای بالا و پایین تجهیزات انرژی جدید سازگار می شود.

سوالات متداول

Q1: ارزش اصلی تغییر به سیستم کنترل دمای TCB-NC در مقایسه با راه حل های سنتی چیست؟

مزایای اصلی در سه زمینه نهفته است:
اول، دارای ردپای کوچکتر و یکپارچگی بالاتر است که آن را برای مقاوم سازی تجهیزات کوچک ایده آل می کند.
دوم، دقت کنترل دمای بالاتر و سازگاری گسترده‌تر حسگر را ارائه می‌دهد که برای فرآیندهای تولید دقیق مناسب است.
سوم، نیاز به سخت افزار کمکی خارجی را از بین می برد، ساختار کلی سیستم را ساده می کند و به طور موثر یکپارچه سازی تجهیزات، سیم کشی و هزینه های نگهداری طولانی مدت را کاهش می دهد.

Q2: چگونه باید پارامترهای PID را برای دستیابی به کنترل دمای مطلوب کالیبره کرد؟

ما روش کالیبراسیون تکراری استاندارد صنعتی را توصیه می کنیم: ابتدا پارامترهای انتگرال (I) و مشتق (D) را روی صفر قرار دهید و به تدریج بهره متناسب (Kp) را افزایش دهید تا زمانی که نوسان دمایی جزئی رخ دهد. در مرحله بعد، زمان انتگرال (Ti) را برای حذف خطای دمای حالت پایدار تنظیم کنید. در نهایت، زمان مشتق (Td) را برای بهبود سرعت پاسخ دما و سرکوب نوسانات تنظیم کنید. برای پارامترهای دقیق تجهیزات خاص، لطفاً برای راهنمایی یک به یک با تیم فنی ما تماس بگیرید.

Q3: آیا کنترل کننده دمای TCB-NC با طراحی فشرده و دقت بالا برای شرایط عملیاتی تجهیزات نیمه هادی با دقت بالا مناسب است؟

این محصول به طور خاص برای ریز تجهیزات نیمه هادی و دستگاه های تست دقیق توسعه یافته است. این تست سازگاری الکترومغناطیسی درجه صنعتی (EMC) و تست پایداری را پشت سر گذاشته است. با بهره وری فضای بالا، خروجی دمای پایدار و حداقل خطای داده، به عنوان یک راه حل ایده آل برای کنترل میکرو دما در خطوط تولید نیمه هادی و تجهیزات آزمایشگاهی دقیق عمل می کند.

Q4: آیا دستگاه از کنترل گرمایش و سرمایش دو طرفه پشتیبانی می کند؟ آیا می توان آن را برای عملیات یک طرفه سفارشی کرد؟

به طور بومی از سوئیچ خودکار بین گرمایش و سرمایش پشتیبانی می کند و دمای ثابت را بر اساس شرایط عملیاتی حفظ می کند. همچنین از برنامه‌ریزی سفارشی پشتیبانی می‌کند - به پیکربندی برای حالت‌های فقط گرمایش یا سرمایش اجازه می‌دهد تا نیازهای کنترل دمای خاص تجهیزات مختلف را برآورده کند و انعطاف‌پذیری سفارشی‌سازی بالایی را ارائه می‌دهد.

Q5: آیا پشتیبانی ادغام فنی و خدمات پس از فروش برای سفارشات عمده ارائه می شود؟

به عنوان سازنده اصلی، ما یکپارچه سازی فنی اختصاصی، راهنمایی تنظیم پارامتر، و پشتیبانی یکپارچه سازی در سطح سیستم را برای سفارشات انبوه ارائه می دهیم. همه محصولات تحت کنترل کیفیت استاندارد و بازرسی کامل قبل از حمل و نقل قرار می گیرند. ما همچنین پشتیبانی فنی طولانی مدت پس از فروش را برای پاسخگویی به نیازهای تولید انبوه سازمانی و تکرار پروژه ارائه می دهیم.
